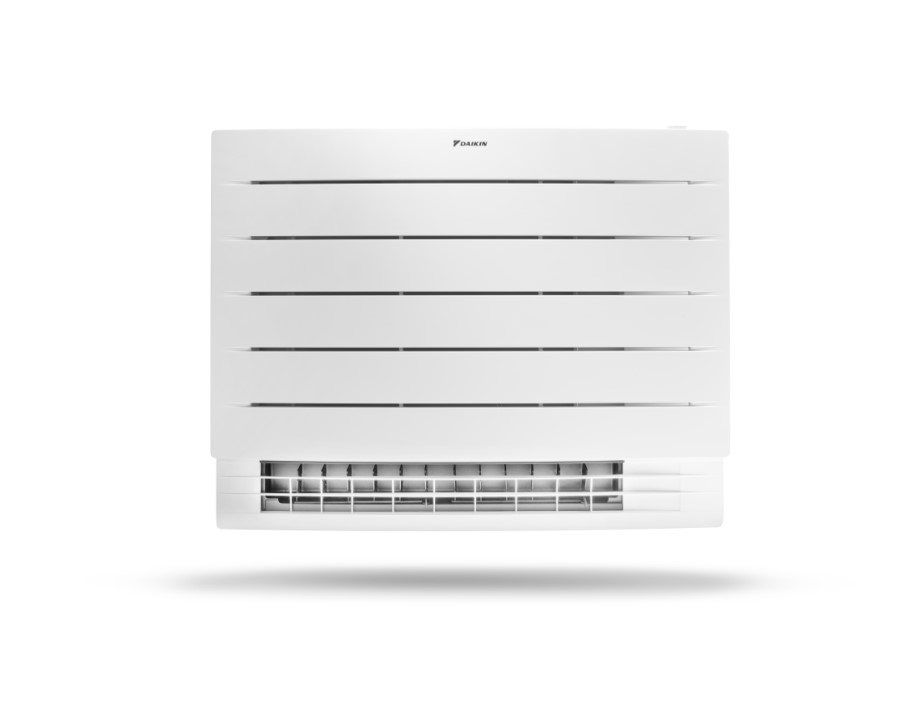

DAIKIN Perfera Truhengerät R32 CVXM20A9
Kühlen / Heizen
Geräteaufbau
Truhen-Innengerät für Kühlen und Heizen zur Bodenmontage mit einem Rahmen aus Stahlblech. Die Geräteverkleidung aus schlagfestem Kunststoff (Weiß) in besonders elegantem, formschönem Design. Luftansaugung an der Frontseite über ein großflächiges Luftansauggitter mit dahinter angeordnetem Filter-Luftreinigungssystem. Dieses besteht aus einem Grobfilter, einem Titan-Apatit photokatalytischen Filter mit der Fähigkeit Gerüche und andere organische Komponenten zu zerlegen, und verhindert die Neuproduktion von Bakterien und Viren. Ebenso ist eine Flash Streamer Einheit verbaut, die unangenehme Gerüche wirkungsvoll zersetzt und Schimmel und Viren bekämpft.
Luftaustritt wahlweise unten, oben oder dualer Luftaustritt möglich. Durch leicht verstellbare Lamellen ist ein 120° horizontaler Ausblas möglich. Zusätzlich ist der Luftstrom durch Luftleitlamellen vertikal regulierbar.
Das Truhengerät von DAIKIN kann bis zu 70mm tief in die vorhandene Wand eingelassen werden.
Wärmetauscher
Gegenstromwärmeübertrager speziell für R32, als Direktverdampfer / Kondensator mit Kupferrohren und Aluminiumlamellen in optimierter Bauform. Rohranschlüsse im Gerät, die Zuführung der Versorgungsleitungen kann von hinten, von den Seiten, oder von unten erfolgen. Kondensatwanne ist isoliert ausgeführt.
Ventilator
Ein Turbo Lüftermotor treibt ein besonders laufruhigen Radialventilator an. Dieser ist 4-stufig steuerbar. Die Drehzahlregelung erfolgt über eine Phasenanschnittsteuerung. Die Lüfterdrehzahl ist manuell vorwählbar oder passt sich je nach gewählten Modus dem Kühl- bzw. Heizbedarf an.
Regelung
Regelung-, Steuer- und Komfortmerkmale: Mikrocomputerregelung mit integrierter Selbstdiagnosefunktion. Überwacht werden die Lüfterdrehzahl, der eingestellte Sollwert für die Lufteintrittstemperatur, die Verdampferoberflächentemperatur sowie die Klappenstellung der Schwenkvorrichtung. Eine Funktionsstörung wird durch Blinken der Betriebsleuchte angezeigt. Die Art der Störung wird auf der Innenplatine durch Leuchtdioden angezeigt. Wahlweise kann der Störcode auch über die Fernbedienung ermittelt werden. DAIKIN Auge zur Anzeige der Betriebsart, Timer und der Konnektivität.
Funktionen
Betriebsarten: "Kühlen / Heizen mit manueller oder automatischer Lüfterdrehzahlwahl", "nur Lüften", "indoor-unit silent-Funktion", "outdoor-silent-Funktion", "ungeregeltes Entfeuchten", "Heat Boost Funktion"; Erwärmen des Fußbodens" und "Heat Plus Funktion" möglich mit den RXM-R Außeneinheiten, "Power Modus", Funktion Bodenheizung; "Auto-Swing-Modus", "Test-Modus", "Wochen-Timerbetrieb mit bis zu 4 Programmier-Möglichkeiten pro Tag" mit Echtzeituhr. "Econo-Modus", Taktschutz für den Kompressor, Vereisungsschutz.
Die Betriebsarten lassen sich über die Fernbedienung einfach einstellen.
Inklusive:
Online-Controller: Regelung des Innengeräts von jedem Ort aus über Smartphone, Laptop, PC oder Tablet über die Daikin Onecta App
Technische Daten
Kälteleistung
Nominal kW
Heizleistung
Nominal kW
Leistungsaufnahme
Kühlen 0,02 kW
Heizen 0,02 kW
Nur Multi Split Betrieb möglich
Abmessungen
Höhe 600 mm
Breite 750 mm
Tiefe 238 mm
Gewicht 17 kg
Luftvolumenstrom Kühlen
Hoch 522 m³/h
Nominal 420 m³/h
Niedrig 294 m³/h
Flüsterbetrieb 246 m³/h
Luftvolumenstrom Heizen
Hoch 552 m³/h
Nominal 432 m³/h
Niedrig 336 m³/h
Flüsterbetrieb 246 m³/h
Schallleistungspegel
Kühlen 52 dB(A)
Heizen 52 dB(A)
Schalldruckpegel Kühlen
Hoch 38 dB(A)
Nominal 32 dB(A)
Niedrig 25 dB(A)
Flüsterbetrieb 22 dB(A)
(in 1 Meter Abstand)
Schalldruckpegel Heizen
Hoch 38 dB(A)
Nominal 32 dB(A)
Niedrig 25 dB(A)
Flüsterbetrieb 21 dB(A)
(in 1 Meter Abstand)
Kältemittel R32
Saugleitung 9,5 mm
Einspritzleitung 6,4 mm
Kondensatleitung 20 mm
Betriebsspannung 230/1N/50 V/Ph/Hz
Betriebsstrom Kühlen 0,2 A
Betriebsstrom Heizen 0,2 A
Die Leistungsangaben beziehen sich auf den Betrieb bei folgenden Auslegungsbedingungen:
Kühlleistung
Außentemperatur 35 °C TK
Innentemperatur 27 °C TK
19 °C FK
Leitungslänge 5 m
Heizleistung
Außentemperatur 6 °C TK
Innentemperatur 20 °C TK
Leitungslänge 5 m
DAIKIN Perfera CVXM20A9 Multi-Split Truhengerät - 2,0 kW
