Danfoss Scroll Verdichter SY300A4PBI Rotalock 400V

Danfoss Scroll Verdichter SY300A4PBI Rotalock 400V

Vollhermetisch / Scroll

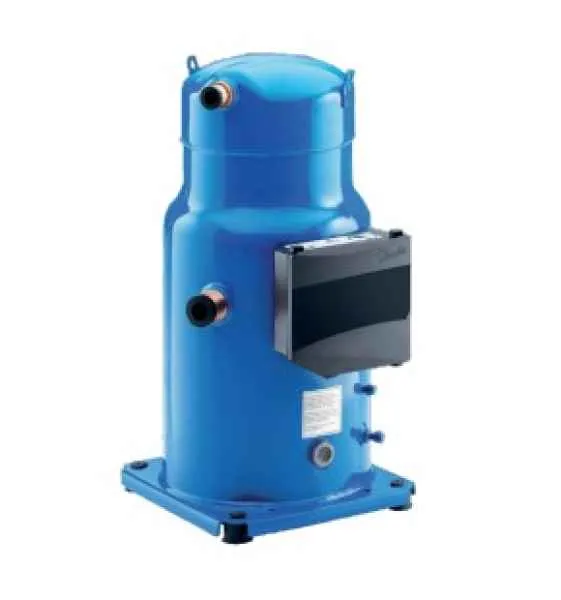

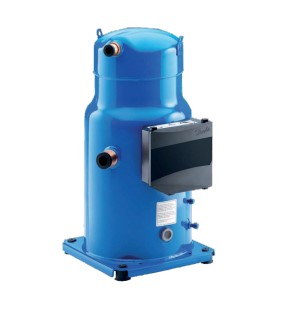

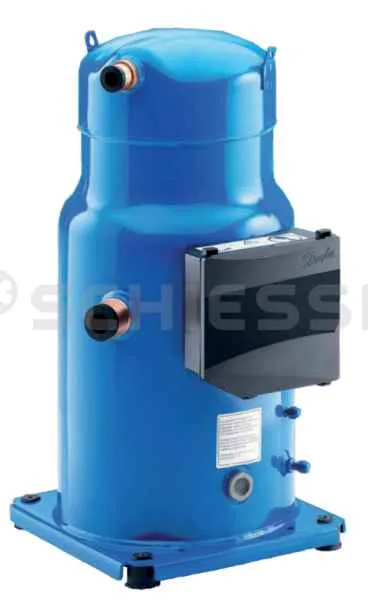

Danfoss Scroll Verdichter R410A HLJ075T4LC6 400V 121L2267

Bestell-Nr.: 107.2561 Hersteller: Danfoss

Beschreibung

Unter Anwendung modernster Maschinen sowie Techniken der Montage- und Fertigungssteuerung werden diese Scroll Verdichter hergestellt. Während aller Phasen der Entwicklung, sowohl der Verdichter als auch der Produktionsstätten, wurde alles getan, um einen hohen Fertigungsstandard zu erzielen. Das Ergebnis ist ein Produkt, das sich durch hohe Qualität, Zuverlässigkeit und Effizienz auszeichnet.

Eigenschaften

• hoher Wirkungsgrad
• kleine, kompakte Ausführung
• hermetische Bauform
• wenig bewegliche Teile
• unempfindlich gegen Flüssigkeitsschläge
• niedriger Geräuschpegel

In einem Danfoss Performer® Scroll-Verdichter erfolgt die Verdichtung zwischen zwei Scroll-Elementen, die im oberen Bereich des Verdichtergehäuses über dem Motor angeordnet sind (siehe nebenstehende Darstellung). Der Sauggasstutzen des Verdichters befindet sich im unteren Bereich des Gehäuses. Das Sauggas gelangt in das großvolumige Verdichtergehäuse und wird über seitliche Öffnungen des Motorschildes über den Motor geführt. Mitgerissene Öltropfen werden aus dem Sauggas separiert und gelangen in den Ölsumpf. Das über den Motor geführte Sauggas kühlt den Motor und wird anschließend in die Scroll-Einheit geleitet.Das Verdichtungssystem besteht aus 2 Scrolls (Spiralen), einem orbitierenden Scroll und einem festen Scroll. Die Zeichnung auf Seite 5 erläutert den Verdichtungsprozess. Die obere Spirale, die den Druckgasauslass enthält, ist feststehend, während die untere Spirale eine Exzenterbewegung ausführt. Beide Spiralen werden in einem festen Winkelverhältnis (180°) durch eine spezielle Antriebseinheit gehalten. Wenn sich die untere Spirale in der oberen bewegt, entstehen sichelförmige Verdichtungsräume, deren Volumen sich bis zum Zentrum der Spiralen verringert. Während eines gleichmäßigen Arbeitsprozesses der beiden sich ineinander bewegenden Spiralen gehen Ansaugung, Verdichtung und Ausstoß gleichzeitig vonstatten. Drei Umdrehungen werden benötigt, um das Volumen vollständig zu verdichten, was eine gleichmäßige und sanfte Verdichtung mit sich bringt. Am Austritt des Scroll befindet sich ein Rückschlagventil. Dieses schützt den Verdichter beim Abschalten vor Rückwärtslauf. Der Druckgasstutzen befindet sich seitlich oben am Verdichtergehäuse.
