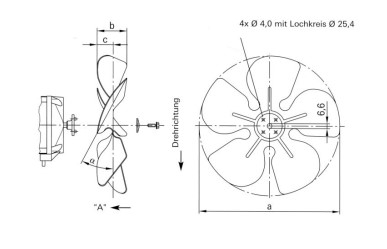

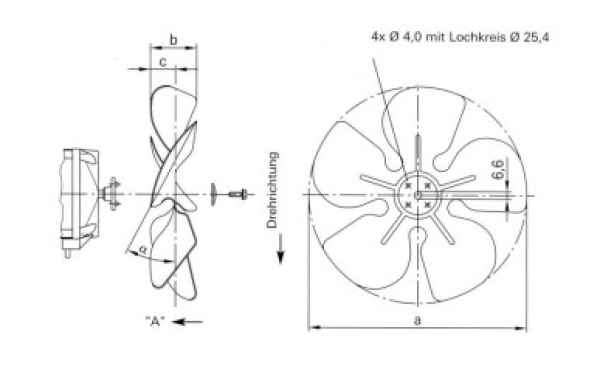

EBM Ventilatorflügel D=154mm 28 Grad drückend (A)
Ventilatoren / Ventilatoren axial
EBM Ventilatormotor M4Q045- EF01-75 34W(lange Welle)
Hersteller: ebmpapstDer Q-Motor ist ein Spaltpolmotor mit quadratischen Außenabmessungen. Diese quadratische Form mit dem Maß 83x83 mm ein allgemeiner Standard.SchutzartDie ebm Q-Motoren sind geschlossen und entsprechen der Schutzklasse IP42.BefestigungDie beidseitigen Druckgusslagerschilde (A- und B-Seite) beinhalten mehrere Befestigungsmöglichkeiten. Die überstehenden Gewindeenden auf der A-Seite werden zur Befestigung von Schutzgitter und Wandringen verwendet. Der Q-Motor kann auch mit den Befestigungsfüßen, die in den Lagerschilden angebracht sind, angeschraubt werden. ebm bietet Ausführungen mit 26 mm (Achshöhe 51 mm) oder 18 mm (Achshöhe 48 mm) Fußabstandsmaß. Die Multifunktionsausführung hat beide Fußbefestigungsmaße in einem Motor vereint.LeistungsangabenDie Leistungsangaben beziehen sich auf die geschlossene Ausführung IP42 unter Ausnutzung der Isolationsklasse „B“ und der Nennspannung 230 V, 50 Hz. Bei 60 Hz muss der Schaufelwinkel der Axialräder um jeweils 6° reduziert werden. Bei niedrigen Umgebungstemperaturen, sehr guter Kühlung sowie bei Kurzzeitbetrieb (S2) können die Q-Motoren auch stärker ausgelegt werden.
AllgemeinSchaufelwinkel28°±1°30´TypVF154-A
