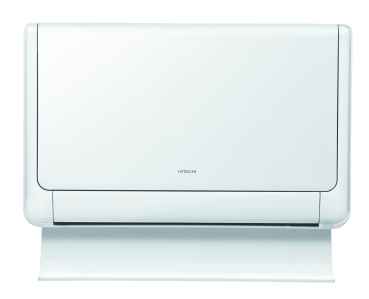

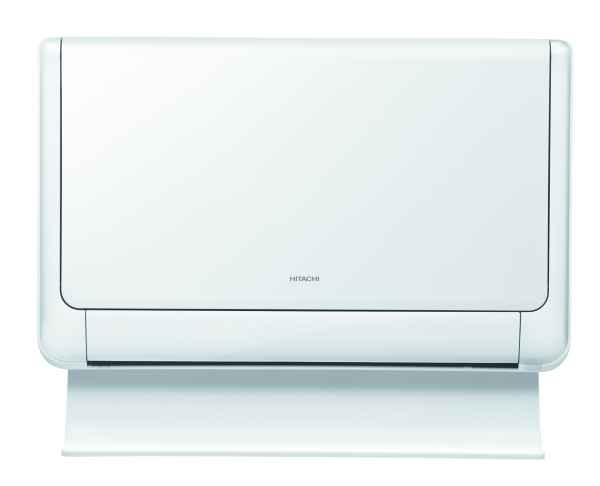

Hitachi Shirokuma Innengerät RAF-50RXE
Design-Truhengerät für die Bodenaufstellung bzw. Wandmontage in Bodennähe. Das weiße Kunststoffgehäuse (ähnlich RAL 9016) wird durch eine geeißte Frontblende optisch aufgewertet. Die Gesamtkonzeptionierung des Gerätes entspricht der neuesten Ecodesign-Richtlinie (ErP) was sich in der Effezienz des Gerätes niederschlägt. Bei Wandmontage wird der beigelegte Fuß nicht montiert. In den mitgelierten Fuß kann auch die Rohrleitung und/oder Kondensatpumpe (nicht enthalten) verlegt werden.
Das Gerät ist Innen, wärme- und schalldämmend ausgekleidet. Selbständig öffnender Lufteintritt im oberen Bereich mit einem großflächigen Filtereinsatz aus Edelstahlgewebe (regenerierbar). Zusätzlich ist ein Nano Titanium-Filter nachgeschaltet, der zusätzlich für eine hohe Reinigung der Luft sorgt. Der Luftaustritt erfolgt im unteren Bereich über einen großen Flügel mit weitem Schwenkbereich. Der Luftaustritt hat eine motorisch verstellbare Luftleitlamelle, die vertikalen Luftleitlamellen sind manuell einstellbar. Die leise laufende Radiallüfterwalze ist statisch und dynamisch ausgewuchtet. Vierstufiger DC-Lüftermotor für leisen Betrieb mit Überstromschutz. Hochleistungsverdampfer (Lambda-Form) als Rippenrohrwärmetauscher in CU-AL Ausführung. Flüssigkeitsverteiler, Schalldämpfer sowie Bördelanschlüsse für die Kältemittelleitungen. Kältesystem getrocknet, evakuiert und mit Schutzgas gefüllt. Kondensatwanne gegen Schwitzwasser gedämmt.
Sollte eine Anbindung an ein SOMFY Netzwerk (home-automation-system) oder die Bedienung per APP gewünscht sein, bietet das Gerät genügend Platz um den externen Adapter im oder am Gerät platzieren zu können. Neben der Hi-Kumo App (basierend auf WiFi), welche für den Endverbraucher spezifiziert ist, kann ebenfalls ein Softwareupgrade auf eine Fernwartung ermöglicht werden (Hi-Kumo Pro).
Ausstattung
- IR Fernbedienung mit großer LCD Anzeige (60x220x20mm)
- Edelstahlluftfilter und Geruchsfilter
- Automatische Einschaltung nach Spannungsausfall
- Automatische Umschaltung (Kühlen & Heizen)
- Wochentimer / Sleep Timer
- Betriebsarten: Kühlen / Heizen / Entfeuchten / Automatik / Lüfter
- Notbetrieb-Schalter
Funktionen der Fernbedienung
Anzeige des Sollwertes sowie der Modusanzeige, Echtzeituhr
- Fehlercodeanzeige
- Energieverbrauchanzeige (vergangener, laufender Monat in Kwh)
- Raumtemperaturanzeige
- Eco Mode
- Powerfull Mode
- Leave home Funktion (Sollwert von 10-16°C in einem bestimmten Zeitfenster oder permanent)
- Silent Mode
- One Touch Clean (automatische Trocknung des Wärmetauschers)
- Eco Sleep Timer
- Weeklytimer mit Sommer- Winterumschaltung (2 mal 6 Muster/Tag für 7 Tage die Woche)
- Blockierung des Heiz-, Kühlbetriebes
OPTIONAL
- Einfache Kabelfernbedienung mit 12h Timer: SPX-RCDB
- Volltext-Kabelfernbedienung: SPX-WKT3
- H-Link Adapter, für den Anschluß an den H-Link Bus: PSC-6RAD
- Fensterkontakt SPX WDC3
- Adapter für home automation system (Somfy & Hi-Kumo).

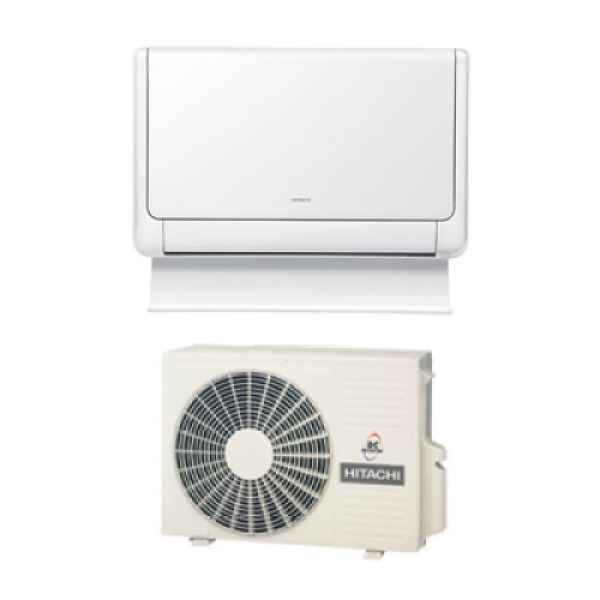

Die Innengeräteserie ist mit den Single-Außengeräten RAC-50FXE und dem Multi-Außenteilen RAM-xxNPxE kompatibel.
Technische Daten
Nennkälteleistung : 5,00 kW
Regelbereich (Kühlen) : 0.9-5.2 kW
Nennheizleistung : 6,00 kW
Regelbereich (Heizen) : 0.9-8.1 kW
Energieeffizienzklasse (Kühlen) : A++
Energieeffizienzklasse (Heizen) : A+
Wirkungsgrad SEER/Kühlen : 6.80 W/W
Wirkungsgrad SCOP/Heizen : 4.30 W/W
Luftvolumenstrom : 300-730 m
3/h
Schalldruckpegel (Kühlen) : 22/29/36/42 dB(A)
Schalldruckpegel (Heizen) : 22/29/36/43 dB(A)
Schallleistungspegel : 56 dB(A)
Spannung : 230/1/50 V/Hz/Ph
Steuerleitung : 4x1,5 mm
2
Abmessungen H/B/T : 590x750x215 / 475x750x210 mm
Gewicht : 15,00 kg
Flüssigkeits- / Saugleitung : 6.35 / 12.7 mm
Max. mögliche Leitungslänge zwischen AE & IE : 30,00 m
Max. mögliche Höhendifferenz AE über IE : 10,00 m
Max. mögliche Höhendifferenz IE über AE : 10,00 m
Einsatzbereich (Kühlen) : -15 bis +43 °C
Einsatzbereich (Heizen) : -15 bis +21 °C
Dokumentation
Bedienungsanleitung und Installationsanleitung beiliegend, das Gerät ist nach DIN ISO9001 hergestellt.
Fabr. : HITACHI
Typ : RAF-50RXE

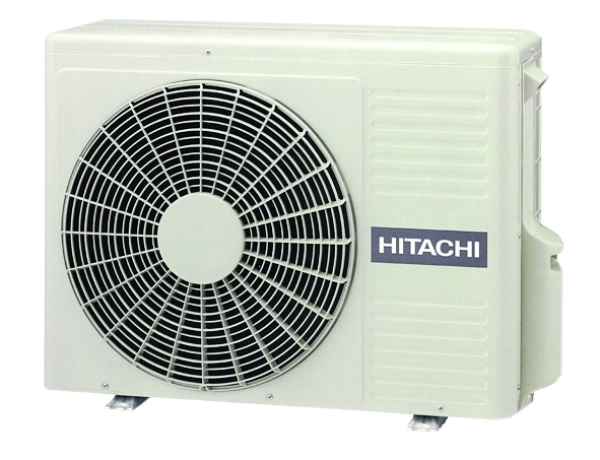

Hitachi Shirokuma Außengerät RAC-50FXE
Gehäuse aus galvanisiertem und lackiertem Stahlblech (Farbe: Seidengrau, etwas heller als RAL 7044). Der Verdichter ist als DC-Inverter ausgeführt und sorgt so, für optimalen und sparsamen Betrieb. Die Leistung wird dem Kühl-, bzw. Heizbedarf angepasst. Der leise laufende Axialventilator ist statisch und dynamisch ausgewuchtet und wird elektronisch geregelt bzw. überwacht. Luftgekühlter Verflüssiger aus Kupferrohren mit speziell konstruierten Al-Kühllamellen für optimalen Wärmeaustausch. Umfangreiche elektronische Schutzvorrichtungen sorgen für einen sicheren Betrieb. Kältekreis aus Kupferrohren mit Absperrventilen, Flüssigkeitsabscheider, elektronischem E-Ventil, sowie Bördelanschlüsse für die Kältemittelleitungen (bauseits). Dieses Gerät ist vorgefüllt mit R32, fluorierte Treibhausgase mit einem Treibhauspotenzial (GWP) von 675.
Technische Daten
Nennkälteleistung : 5,00 kW
Regelbereich (Kühlen) : 0.9-5.2 kW
Nennheizleistung : 6,00 kW
Regelbereich (Heizen) : 0.9-8.1 kW
Energieeffizienzklasse (Kühlen) : A++
Energieeffizienzklasse (Heizen) : A+
Wirkungsgrad SEER/Kühlen : 6.80 W/W
Wirkungsgrad SCOP/Heizen : 4.30 W/W
Luftvolumenstrom : 2160 m
3/h
Schalldruckpegel (Kühlen) : 51 dB(A)
Schalldruckpegel (Heizen) : 53 dB(A)
Schallleistungspegel : 65 dB(A)
Spannung : 230/1/50 V/Hz/Ph
Nennleistungsaufnahme Kühlbetrieb : 1,39 kW
Nennleistungsaufnahme Heizbetrieb : 1,58 kW
Nennstromaufnahme Kühlbetrieb : 6,05 A
Nennstromaufnahme Heizbetrieb : 6,88 A
Empfohlene Absicherung, träge : 16,00 A
Steuerleitung : 4x1,5 mm
2
Abmessungen H/B/T : 736x800x350 mm
Gewicht : 51,00 kg
Flüssigkeits- / Saugleitung : 6.35 / 12.70 mm
Werkseitige Füllmenge : R32 / 1.40 kg
Max. mögliche Leitungslänge zwischen AE & IE : 30,00 m
Max. mögliche Höhendifferenz AE über IE : 10,00 m
Max. mögliche Höhendifferenz IE über AE : 10,00 m
Einsatzbereich (Kühlen) : -15 bis +43 °C
Einsatzbereich (Heizen) : -15 bis +21 °C
Dokumentation
Bedienungsanleitung und Installationsanleitung beiliegend, das Gerät ist nach DIN ISO9001 hergestellt.
Fabr. : HITACHI
Typ : RAC-50FXE
Wichtiger Hinweis:
Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
