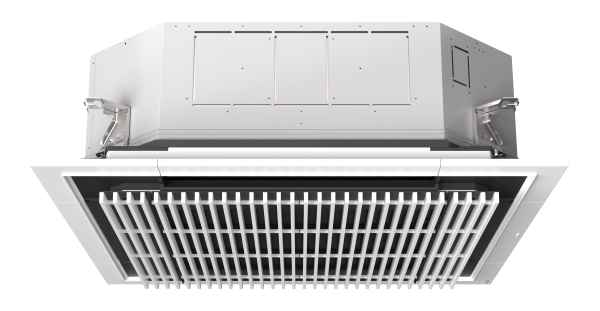

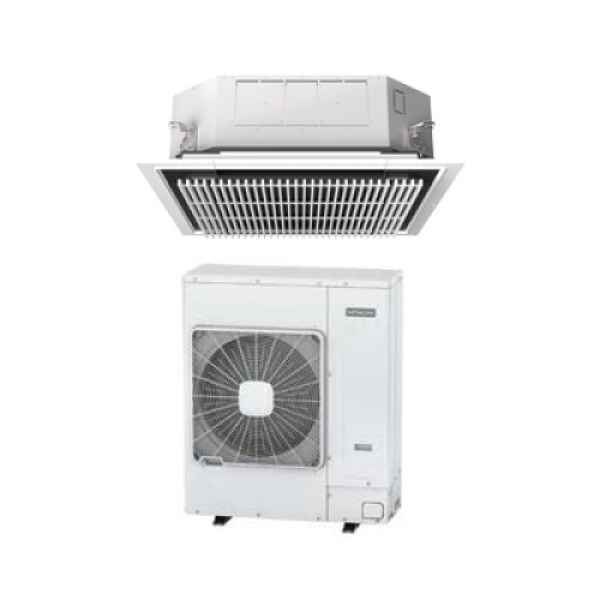

Hitachi SystemFree Utopia IVX Singlesplit 4-Wege Kassettengerät "Silent-Iconic" RCI-6.0FSR + RAS-6HVNC1E Set - 14,0 kW

Produkteigenschaften

Der Schlüssel zu großartigem Design ist nicht ihn zu haben, sonder ihn umzusetzen.

Revolutionäres Design trifft auf technische Raffinesse
Der Bedarf an hochwertigen, funktionalen und verlässlichen Systemen ist maßgeblich bei der Auswahl der richtigen Raumklimaanlage für Ihre Projekte. Diese hohen Ansprüche schaffen Freiraum für ein Premiumprodukt, das in seiner Optik ebenso überzeugt wie in seinen technischen Qualitäten.

Leise, aber Ikonisch
"Silent" steht für die visuelle Integration in den Raum und "Iconic" für eine einzigartige Ästhetik. Die vier Luftauslässe des Silent-Iconic™ sind so gestaltet,dass sie ihre visuelle Wirkung reduzieren und dennoch eine präzise Luftstromkontrolle gewährleisten.

Blenden-Variationen
Hitachis neue 4-Wege-Kassetteist in verschiedenen Ausführungen erhältlich und bietet mannigfaltige Einsatzmöglichkeiten. Die "Silent-Iconic"-Blendein Weiß oder Schwarz oder das technische Highlight mit Seilsystem zum herunterlassen der Filterabdeckung. Mit Standard Blende und z.B. optional inegriertem Bewegungssensor, wodurch die intelligenten Fähigkeiten des Geräts erweitert werden.

Technische Daten

Kühlbetrieb		2 PS	2.5 PS	3 PS	4 PS		5 PS		6 PS
Kältenennleistung (Regelbereich)	kW	5,0 (2,2-5,6)	5,6 (2,2-6,3)	7,1(3,2-8,0)	10,0(4,5-11,2)		12,5(5,7-11,2)		14,0(6,0-16,0)
Nennleistungsaufnahme	kW	1,17	1,22	2,14	2,55		3,54		4,12
EER		4,03	4,18	3,14	3,7		3,37		3,26
Energieeffizienzklasse		A++	A+	A+	A++		A		A
SEER (Mittlere Klimazone)		6,49	6,05	6	6,57	6,41	-		-
Pdesign.c (35°C)	kW	5,0	5,6	7,1	10,0		-		-
Jährlicher Energieverbrauch	kWh/Jahr	270	324	414	533	546	-		-
Einsatzgrenzen (Außeneinheit)	°C	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46		-15 ~ +46		-15 ~ +46
Heizbetrieb
Heiznennleistuung (Regelbereich)	kW	5,6 (2,2-7,1)	6,3 (2,2-8,0)	8,0 (3,5-10,6)	11,2 (5,0-14,0)		14,0 (5,0-16,0)		16,0 (5,0-18,0)
Nennleistungsaufnahme	kW	1,13	1,30	1,88	2,3		3,43		4,32
COP		4,68	4,92	4	4,57		3,89		3,56
Energieeffizienzklasse		A++	A++	A+	A+		A		B
SCOP (Mittlere klimazone)		4,67	4,77	4,21	4,47		-		-
Pdesign,h (-10°C)	kW	5,0	5,2	5,6	8,7		-		-
Jährlicher Energieverbrauch	kWh/Jahr	1498	1526	1861	2728		-		-
Einsatzgrenzen	°C	-20 ~ +15	-20 ~ +15	-20 ~ +15	-20 ~ +15		-20 ~ +15		-20 ~ +15
Ineneinheit		RCI-2.0FSR	RCI-2.5FSR	RCI-3.0FSR	RCI-4.0FSR		RCI-5.0FSR		RCI-6.0FSR
Blenden		P-N23NA2 / P-GP160NAP / P-GP160NAPU / P-AP160KA3 / P-GP160KAP
Schalldruckpegel Kühlen: Low - Extra High (2)	dB(A)	27-30-32-37	28-32-36-42	28-32-36-42	33-39-43-48		35-4-45-48		37-41-46-48
Schallleistungspegel Kühlen	dB(A)	55	56	57	64		64		65
Luftmenge Kühlen: Low ~ Extra High	m³/h	660-840-1020-1320	840-1080-1380-1620		1200-1440-1860-2220		1260-1560-1980-2220		1320-1680-2100-2220
Entfeuchtungsleistung	l/h	2,3	3,6	3,6	4,7		5,8		6,6
Abmessungen Gerät (H x B x T)	mm	148x840x840		298x840x840
Abmessungen Blenden (H x B x T)	mm	P-N23NA2 / P-AP160KA3: 40x950x950     P-GP160NAP / P-GP160NAPU / P-GP160KAP: 52x950x950
Gewicht Gerät / Blende	kg	26 / P-N23NA2 & P-AP160KA3: 6,5          P-GP160NAP & P-GP160KAP: 8,5          P-GP160NAPU: 10,0
Förderhöhe Kondensatpumpe		850 von der Unterkante Gerät
Kondensatanschluss	mm	Ø32
Farbton (Munsell Farbsystem)		P-N23NA2 / P-GP160NAP / P-GP160NAPU: neutral Weiß (6.56Y8/0.38) P-AP160KA3: Schwarz (8.1B 0.5/0.2)          P-GP160KAP: Schwarz (N2)

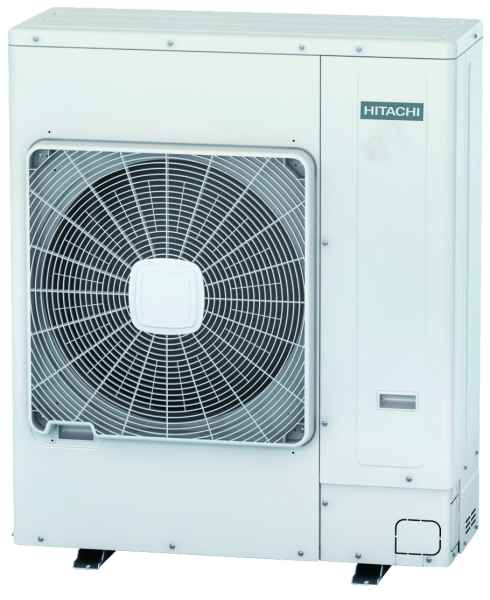

Außeneinheit		RAS-2.0HVNP1	RAS-2.5HVNP1	RAS-3HVNC1	RAS-4HVNC1E	RAS-4HNC1E	RAS-5HVNC1E	RAS-5HNC1E	RAS-6HVNC1E	RAS-6HNC1E
Spannungsversorgung	V/Ph/Hz	230/1/50	230/1/50	230/1/50	230/1/50	400/3/50	230/1/50	400/3/50	230/1/50	400/3/50
Schalldruckpegel Kühlen (2)	dB(A)	44	45	48	52		52		55
Schalldruckpegel Heizen	dB(A)	46	47	50	54		54		57
Schallleistungspegel Kühlen	dB(A)	62	63	66	68		69		71
Luftmenge Kühlen	m³/h	2436	2436	2682	3720	4500	4080	4500	4800
Abmessungen (H xB x T)	mm	600x792x300			1140x950x370
Gewicht	kg	43	43	44	79		89	91	89	91
Farbton (CIE-Farbsystem)		L=79.39, a=0.00, b=4.69
Kältedaten
Rohrleitungsanschluss (Flüssigkeits- | Saugleitung)	Zoll(mm)	1/4'' (6,35) | 1/2'' (12,7)		3/8'' (9,53) | 5/8'' (15,88)			3/8'' (9,53) | 5/8'' (15,88)
Kältemittelfüllmenge R32 / CO2-Äquivalent	kg/t	1,6/3,341	1,6/3,341	1,9/3,967	3,2/6,682		3,2/6,682		3,2/6,682
Vorgefüllt bis	m	30	30	20	30		30		30
Leitungslänge (min ~ max)	m	5 ~ 50	5 ~ 50	5 ~ 50	5 ~ 70		5 ~ 75		5 ~ 75
Zuusätzliche Kältemittelfüllmenge	g/m	30	30	40	40		60		60
Maximale Höhendifferenz (AE höher / AE tiefer)	m	30/20	30/20	30/20	30/20		30/20		30/20
Elektrische Daten
Spannungsversorgung	V/Ph/Hz	230/1/50	230/1/50	230/1/50	230/1/50	400/3/50	230/1/50	400/3/50	230/1/50	400/3/50
Nennbetriebsstrom	A	5,1	5,4	9,4	11,2	4,1	15,5	5,7	18,1	6,6
Max. Stromaufnahme	A	13,8	15,8	17,8	28,5	15,5	28,5	15,5	28,5	15,5
Zuleitungsquerschnitt (3)	mm²	3 x 2,5	3 x 4,0	3 x 4,0	3 x 6,0	5 x 4,0	3 x 6,0	5 x 4,0	3 x 6,0	5 x 4,0
Steuerleitung zwischen IE und AE (abgeschirmt)	mm²	2 x 0,75	2 x 0,75	2 x 0,75	2 x 0,75		2 x 0,75		2 x 0,75
Empfohlenen Absicherung (träge) (3)	A	1 x 16	1 x 20	1 x 20	1 x 32	3 x 20	1 x 32	3 x 20	1 x 32	3 x 20

⁽¹⁾ Schalldruckmessungen wurden in einem Abstand von 1 Meter im Freifeld des Geräts durchgeführt (siehe technisches Manual).
⁽²⁾ Angaben zu Elektrozuleitungen und Absicherungen müssen nach VDE-Richtlinien (VDE0100) und Vorschriften der örtlichen EVU's bestimmt werden.
