Produkteigenschaften
Der Schlüssel zu großartigem Design ist nicht ihn zu haben, sonder ihn umzusetzen.
Revolutionäres Design trifft auf technische Raffinesse
Der Bedarf an hochwertigen, funktionalen und verlässlichen Systemen ist maßgeblich bei der Auswahl der richtigen Raumklimaanlage für Ihre Projekte. Diese hohen Ansprüche schaffen Freiraum für ein Premiumprodukt, das in seiner Optik ebenso überzeugt wie in seinen technischen Qualitäten.
Leise, aber Ikonisch
"Silent" steht für die visuelle Integration in den Raum und "Iconic" für eine einzigartige Ästhetik. Die vier Luftauslässe des Silent-Iconic™ sind so gestaltet,dass sie ihre visuelle Wirkung reduzieren und dennoch eine präzise Luftstromkontrolle gewährleisten.
Blenden-Variationen

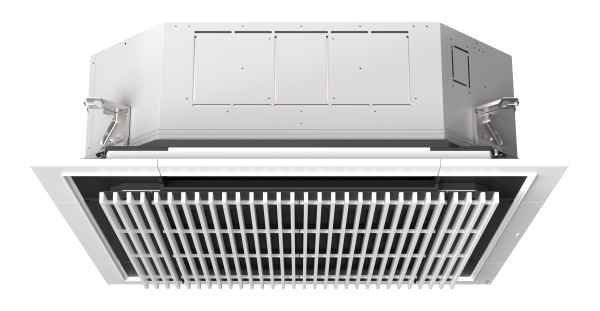

Hitachis neue 4-Wege-Kassetteist in verschiedenen Ausführungen erhältlich und bietet mannigfaltige Einsatzmöglichkeiten. Die "Silent-Iconic"-Blendein Weiß oder Schwarz oder das technische Highlight mit Seilsystem zum herunterlassen der Filterabdeckung. Mit Standard Blende und z.B. optional inegriertem Bewegungssensor, wodurch die intelligenten Fähigkeiten des Geräts erweitert werden.
Technische Daten
Kühlbetrieb |
|
2 PS |
2.5 PS |
3 PS |
4 PS |
5 PS |
6 PS |
Kältenennleistung (Regelbereich) |
kW |
5,0 (2,2-5,6) |
5,6 (2,2-6,3) |
7,1(3,2-8,0) |
10,0(4,5-11,2) |
12,5(5,7-11,2) |
14,0(6,0-16,0) |
Nennleistungsaufnahme |
kW |
1,17 |
1,22 |
2,14 |
2,55 |
3,54 |
4,12 |
EER |
|
4,03 |
4,18 |
3,14 |
3,7 |
3,37 |
3,26 |
Energieeffizienzklasse |
|
A++ |
A+ |
A+ |
A++ |
A |
A |
SEER (Mittlere Klimazone) |
|
6,49 |
6,05 |
6 |
6,57 |
6,41 |
- |
- |
Pdesign.c (35°C) |
kW |
5,0 |
5,6 |
7,1 |
10,0 |
- |
- |
Jährlicher Energieverbrauch |
kWh/Jahr |
270 |
324 |
414 |
533 |
546 |
- |
- |
Einsatzgrenzen (Außeneinheit) |
°C |
-15 ~ +46 |
-15 ~ +46 |
-15 ~ +46 |
-15 ~ +46 |
-15 ~ +46 |
-15 ~ +46 |
Heizbetrieb |
|
|
Heiznennleistuung (Regelbereich) |
kW |
5,6 (2,2-7,1) |
6,3 (2,2-8,0) |
8,0 (3,5-10,6) |
11,2 (5,0-14,0) |
14,0 (5,0-16,0) |
16,0 (5,0-18,0) |
Nennleistungsaufnahme |
kW |
1,13 |
1,30 |
1,88 |
2,3 |
3,43 |
4,32 |
COP |
|
4,68 |
4,92 |
4 |
4,57 |
3,89 |
3,56 |
Energieeffizienzklasse |
|
A++ |
A++ |
A+ |
A+ |
A |
B |
SCOP (Mittlere klimazone) |
|
4,67 |
4,77 |
4,21 |
4,47 |
- |
- |
Pdesign,h (-10°C) |
kW |
5,0 |
5,2 |
5,6 |
8,7 |
- |
- |
Jährlicher Energieverbrauch |
kWh/Jahr |
1498 |
1526 |
1861 |
2728 |
- |
- |
Einsatzgrenzen |
°C |
-20 ~ +15 |
-20 ~ +15 |
-20 ~ +15 |
-20 ~ +15 |
-20 ~ +15 |
-20 ~ +15 |
Ineneinheit |
|
RCI-2.0FSR |
RCI-2.5FSR |
RCI-3.0FSR |
RCI-4.0FSR |
RCI-5.0FSR |
RCI-6.0FSR |
Blenden |
|
P-N23NA2 / P-GP160NAP / P-GP160NAPU / P-AP160KA3 / P-GP160KAP |
Schalldruckpegel Kühlen: Low - Extra High (2) |
dB(A) |
27-30-32-37 |
28-32-36-42 |
28-32-36-42 |
33-39-43-48 |
35-4-45-48 |
37-41-46-48 |
Schallleistungspegel Kühlen |
dB(A) |
55 |
56 |
57 |
64 |
64 |
65 |
Luftmenge Kühlen: Low ~ Extra High |
m³/h |
660-840-1020-1320 |
840-1080-1380-1620 |
1200-1440-1860-2220 |
1260-1560-1980-2220 |
1320-1680-2100-2220 |
Entfeuchtungsleistung |
l/h |
2,3 |
3,6 |
3,6 |
4,7 |
5,8 |
6,6 |
Abmessungen Gerät (H x B x T) |
mm |
148x840x840 |
298x840x840 |
Abmessungen Blenden (H x B x T) |
mm |
P-N23NA2 / P-AP160KA3: 40x950x950 P-GP160NAP / P-GP160NAPU / P-GP160KAP: 52x950x950 |
Gewicht Gerät / Blende |
kg |
26 / P-N23NA2 & P-AP160KA3: 6,5 P-GP160NAP & P-GP160KAP: 8,5 P-GP160NAPU: 10,0 |
Förderhöhe Kondensatpumpe |
|
850 von der Unterkante Gerät |
Kondensatanschluss |
mm |
Ø32 |
Farbton (Munsell Farbsystem) |
|
P-N23NA2 / P-GP160NAP / P-GP160NAPU: neutral Weiß (6.56Y8/0.38)
P-AP160KA3: Schwarz (8.1B 0.5/0.2) P-GP160KAP: Schwarz (N2) |

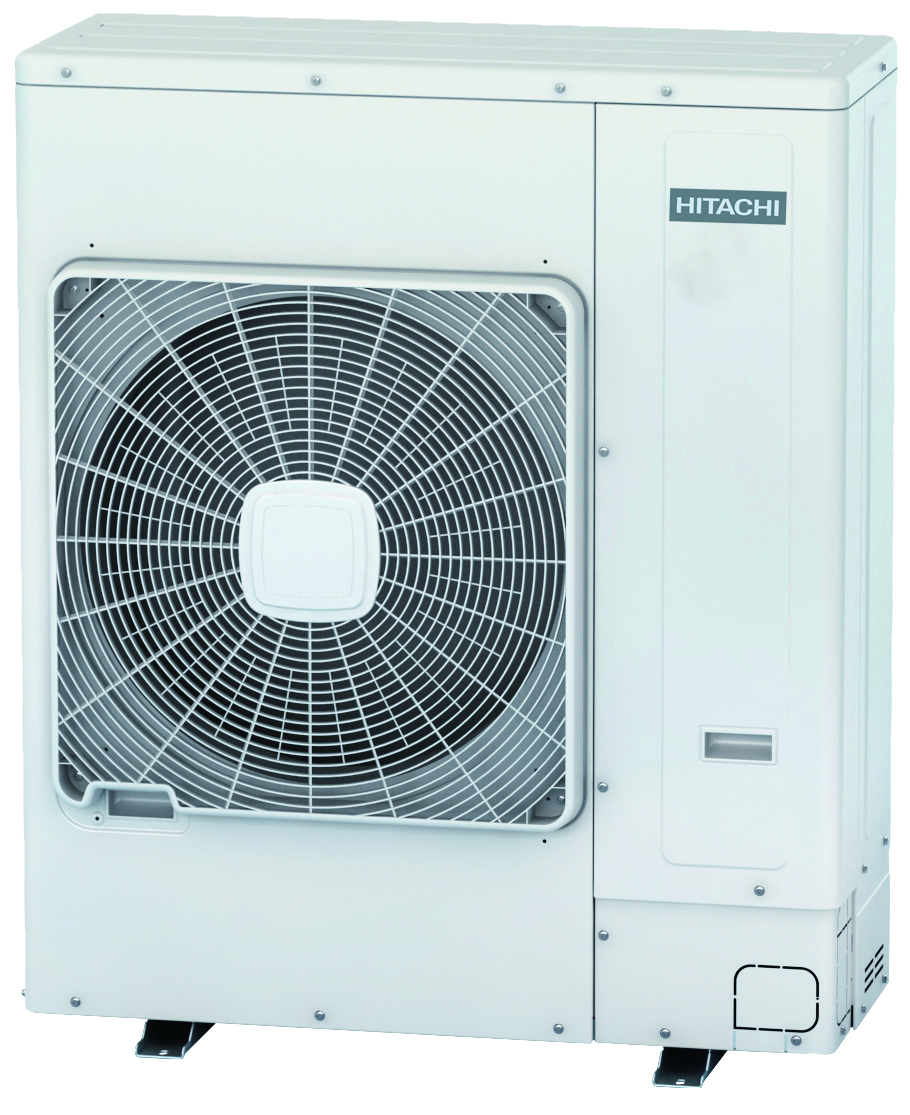

Außeneinheit |
|
RAS-2.0HVNP1 |
RAS-2.5HVNP1 |
RAS-3HVNC1 |
RAS-4HVNC1E |
RAS-4HNC1E |
RAS-5HVNC1E |
RAS-5HNC1E |
RAS-6HVNC1E |
RAS-6HNC1E |
Spannungsversorgung |
V/Ph/Hz |
230/1/50 |
230/1/50 |
230/1/50 |
230/1/50 |
400/3/50 |
230/1/50 |
400/3/50 |
230/1/50 |
400/3/50 |
Schalldruckpegel Kühlen (2) |
dB(A) |
44 |
45 |
48 |
52 |
52 |
55 |
Schalldruckpegel Heizen |
dB(A) |
46 |
47 |
50 |
54 |
54 |
57 |
Schallleistungspegel Kühlen |
dB(A) |
62 |
63 |
66 |
68 |
69 |
71 |
Luftmenge Kühlen |
m³/h |
2436 |
2436 |
2682 |
3720 |
4500 |
4080 |
4500 |
4800 |
Abmessungen (H xB x T) |
mm |
600x792x300 |
1140x950x370 |
Gewicht |
kg |
43 |
43 |
44 |
79 |
89 |
91 |
89 |
91 |
Farbton (CIE-Farbsystem) |
|
L=79.39, a=0.00, b=4.69 |
Kältedaten |
|
|
Rohrleitungsanschluss (Flüssigkeits- | Saugleitung) |
Zoll(mm) |
1/4'' (6,35) | 1/2'' (12,7) |
3/8'' (9,53) | 5/8'' (15,88) |
3/8'' (9,53) | 5/8'' (15,88) |
Kältemittelfüllmenge R32 / CO2-Äquivalent |
kg/t |
1,6/3,341 |
1,6/3,341 |
1,9/3,967 |
3,2/6,682 |
3,2/6,682 |
3,2/6,682 |
Vorgefüllt bis |
m |
30 |
30 |
20 |
30 |
30 |
30 |
Leitungslänge (min ~ max) |
m |
5 ~ 50 |
5 ~ 50 |
5 ~ 50 |
5 ~ 70 |
5 ~ 75 |
5 ~ 75 |
Zuusätzliche Kältemittelfüllmenge |
g/m |
30 |
30 |
40 |
40 |
60 |
60 |
Maximale Höhendifferenz (AE höher / AE tiefer) |
m |
30/20 |
30/20 |
30/20 |
30/20 |
30/20 |
30/20 |
Elektrische Daten |
|
|
Spannungsversorgung |
V/Ph/Hz |
230/1/50 |
230/1/50 |
230/1/50 |
230/1/50 |
400/3/50 |
230/1/50 |
400/3/50 |
230/1/50 |
400/3/50 |
Nennbetriebsstrom |
A |
5,1 |
5,4 |
9,4 |
11,2 |
4,1 |
15,5 |
5,7 |
18,1 |
6,6 |
Max. Stromaufnahme |
A |
13,8 |
15,8 |
17,8 |
28,5 |
15,5 |
28,5 |
15,5 |
28,5 |
15,5 |
Zuleitungsquerschnitt (3) |
mm² |
3 x 2,5 |
3 x 4,0 |
3 x 4,0 |
3 x 6,0 |
5 x 4,0 |
3 x 6,0 |
5 x 4,0 |
3 x 6,0 |
5 x 4,0 |
Steuerleitung zwischen IE und AE (abgeschirmt) |
mm² |
2 x 0,75 |
2 x 0,75 |
2 x 0,75 |
2 x 0,75 |
2 x 0,75 |
2 x 0,75 |
Empfohlenen Absicherung (träge) (3) |
A |
1 x 16 |
1 x 20 |
1 x 20 |
1 x 32 |
3 x 20 |
1 x 32 |
3 x 20 |
1 x 32 |
3 x 20 |
(1) Schalldruckmessungen wurden in einem Abstand von 1 Meter im Freifeld des Geräts durchgeführt (siehe technisches Manual).
(2) Angaben zu Elektrozuleitungen und Absicherungen müssen nach VDE-Richtlinien (VDE0100) und Vorschriften der örtlichen EVU's bestimmt werden.
