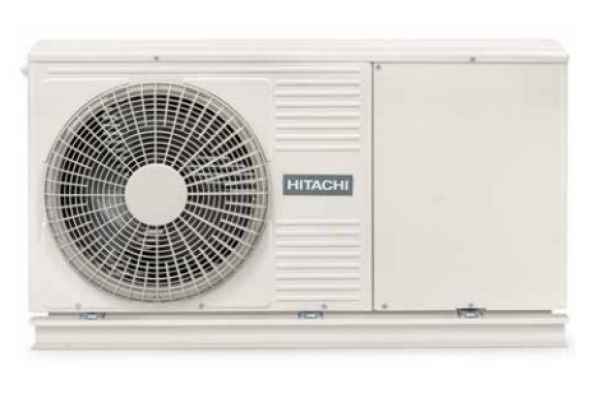

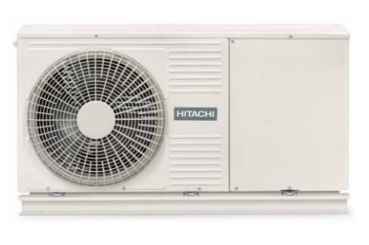

Yutaki M
Kompakte Wärmepumpe für Heizung, Kühlung und Warmwasser ohne zusätzliche Kältemittelanschlüsse
Perfekt, wo wenig Platz ist
Das Hitachi Monoblocksystem kann in jedes Objekt eingebaut werden – insbesondere in Wohnungen mit begrenztem Installationsplatz. Das kompakte System kann im Freien installiert werden. So können Sie den Raum im Innern anderweitig nutzen.
Einfach zu installieren
Alle Funktionen werden in einer einzigen Außeneinheit realisiert – das spart nicht nur Platz, sondern vor allem Kosten. Darüber hinaus ist die Installationszeit deutlich kürzer, da praktisch nur die Heizungsrohre verbunden werden müssen. Das Gerät kommt ohne zusätzliche Kältemittelanschlüsse aus und wird werkseitig vorbefüllt. Durch dieses Konzept und auch der Nutzung von R32, entspricht dies den hohen Anforderungen der F-Gas Verordnung
Kälte und Wärme in einem einzigen System
Für maximalen Komfort das ganze Jahr über kann die Yutaki M mit einem Kühlset kombiniert werden. So wird der Wärmepumpenbetrieb umgekehrt und Sie erhalten Wärme im Winter und Kühlung im Sommer – von einem einzigen Gerät.
Einfach zu installieren
Ob tägliche und wöchentliche Programmierung, Verwaltung der Wassertemperatur oder Steuerung der Betriebsarten: Der LCD-Bildschirm macht Ihnen die Bedienung besonders leicht.
Merkmale und Vorteile
- Hervorragende Effizienzwerte
- Optionaler Kühlbetrieb
- Betriebssicher von −20 °C bis +40 °C
- Bivalenter Heizbetrieb möglich
- Integrierte Hocheffizienzpumpe
400V Ausführung
Technische Daten
| Typ | RASM-4NE | RASM-5NE | RASM-6NE |
| Spannungsversorgung 50Hz | V /Ph | 400 / 3 |
Heizleistung nominal (maximal)
Ein-/Austritt (30/35°C) Außenluft +7°C (+6°C FK) | kW | 11,0 (15,2)
COP nomin. 5,00 | 14,0 (16,7)
COP nomin. 4,71 | 16,0 (17,8)
COP nomin. 4,57 |
Kälteleistung nominal (maximal)
Ein-/Austritt (23/18°C) Außenluft +35°C (optional) | kW | 10,4 (15,0)
EER nomin. 4,50 | 12,9 (16,0)
EER nomin. 4,02 | 13,5 (17,5)
EER nomin. 3,81 |
ERP Daten zu 35°C Wasseraustritt (PDesign)
Nominale Effizienzklasse/Wirkungsgrad (ηS) | kW | 11,0kW/A+++
186% (189%) | 14,0kW/A+++
174% (176% A+++) | 16,0kW/A++
152% (153%) |
| Farbe | | Grauweiß (ähnlich RAL 9002) |
| Abmessungen (H×B×T) | mm | 1.380 × 1.252 × 370 |
| Gewicht | kg | 130 | 135 | 139 |
| Einsatzgrenzen Wasseraustritt (bei W.-P.-Betrieb) | °C | Heizen: +20 ~ +60 °C5 Kühlen: +5 ~ +22 °C |
| Einsatzgrenzen Außeneinheit | °C | Heizen: −25 °C~ +25 °C (WW~ +35 °C) Kühlen: +10 °C~ +46 °C |
| Schallleistungspegel | dB(A) | 64 / 63 | 65 / 64 | 67 / 65 |
| Wasserein-/Wasseraustritt | Zoll | G 1 – 1/4" Innengewinde |
| Wasser-Volumenstrom (min./max) | m³/h | 1,0 ~ 2,8 | 1,1 ~ 3,0 | 1,2 ~ 3,0 |
| Kältekreislauf | | Kältemittel R410A |
| Absicherung träge (mit Heizstab) | A | 3 x 20 (40) | 3 x 20 (40) | 3 x 20 (63) |
| Zuleitungsquerschnitt (mit Heizstab) | mm² | 5 x 4,0 (6,0) | 5 x 4,0 (6,0) | 5 x 6,0 (10,0) |
