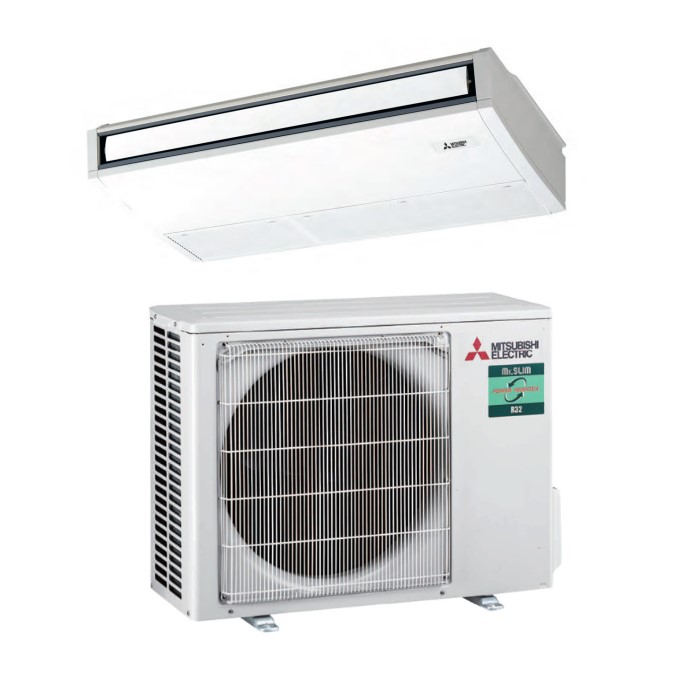

Mitsubishi Electric PCA-M35KA2 + PUZ-ZM35VKA2 Deckenunterbaugerät
Deckenunterbaugerät
Gehäuse
Das Gehäuse ist aus Stahlblech
einbrennlackiert mit innerer Schall- und Wärmedämmung. Seitenteile aus
Kunststoff. Modernes Gehäuse in
Reinweiß. Sämtliche Gehäuseteile sind
abnehmbar. Alle wichtigen Teile sind
über Revisionsöffnung mit
Schnappverschluß und Scharnieren
zugänglich. Einfache Montage.
Luftansaug
über ein großflächiges Gitter. Zur
Filterentnahme herausklappbar. Filter
aus Nylon, regenerierbar.
Luftauslass
Vertikal über Luftleitlamelle
motorbetrieben für komfortable, zugfreie Lufteinbringung. Die horizontale Luftverteilung kann manuell nach links und/oder rechts eingestellt werden.
Wärmetauscher
Hochleistungswärmetauscher, als
Verdampfer/ Verflüssiger, aus Kupferrohr mit aufgepreßten Aluminiumlamellen gefertigt mit Bördelanschlüssen.
Kältesystem getrocknet, evakuiert und
mit Schutzgas gefüllt. Kondensatwanne
gegen Schwitzwasser gedämmt.
Ventilator
direktgetrieben, mit einem extrem leise
laufendem, zweiseitig saugenden
Radiallaufrad mit innenliegendem
Thermoschutz, schwingungsgedämmt
Highlights
- SCOP bis 4,4 / SEER bis 6,7
- Energieeffizienzklasse bis A+ / A++
- Geräuschpegel ab 31 dB(A)
Das vielseitig einsetzbare Deckenunterbaugerät eignet sich durch die gute Luftverteilung und hohe sensible Leistung besonders gut für Technikräume. Hierfür stehen Sonderkombinationen mit bis zu 100 % sensibler Leistung zur Verfügung.
Filter
- Langlebiger Filter
- Hocheffizienzfilter (optional für PCA-M**KA)
- Hochleistungs-Ölnebelfilter (nur PCA-M**HA)
- V-Blocking-Filter (optional für PCA-M**KA)
Edelstahl Deckenunterbaugerät PCA-M71HA
- Baugröße 71
- Widerstandsfähiges Edelstahlgehäuse
- Hochleistungs-Ölnebelfilter (12 Stück im Lieferumfang)
- Leicht zu reinigen
Deckenunterbaugerät PCA-M**KA
- 2+1 Redundanzfunktion (mit PUZ)
- Hohe Wurfweite
- Hohe sensible Kälteleistung mit Sonderkombinationen (s. Kapitel EDV- und Technikraumanwendung)
- Modus für hohe / niedrige Decken für idealen Luftstrom in der Höhe (bis zu 4,2 m) oder in niedrigen Räumen
- Automatischer Neustart nach Stromausfall
- Kühlen bis 14°C Sollwert (nur mit PUZ)
- Modernes Gehäuse in Reinweiss
- Nur 23 cm hoch
Technische Daten
| Bezeichnung Innengeräte |
PCA-M35KA2 |
PCA-M50KA2 |
PCA-M60KA2 |
PCA-M71KA2 |
PCA-M100KA2 |
PCA-M125KA2 |
PCA-M140KA2 |
| Bezeichnung Außengeräte |
PUZ-ZM35VKA2 |
PUZ-ZM50VKA2 |
PUZ-ZM60VHA2 |
PUZ-ZM71VHA2 |
PUZ-ZM100YKA2 |
PUZ-ZM125YKA2 |
PUZ-ZM140YKA2 |
| Kühlen |
Kälteleistung |
kW |
3,6 (1,6 – 4,5) |
5,0 (2,3 – 5,6) |
6,1 (2,7 – 6,7) |
7,1 (3,3 – 8,1) |
9,5 (4,9 – 11,4) |
12,5 (5,5 – 14,0) |
13,4 (6,2 – 15,0) |
| Leistungsaufnahme |
kW |
0,83 |
1,25 |
1,52 |
1,83 |
2,32 |
3,85 |
3,94 |
| SEER |
6,4 |
6,7 |
6,5 |
6,7 |
6,3 |
6,1 |
6,1 |
| Energieeffizienzklasse |
A++ |
A++ |
A++ |
A++ |
A++ |
- |
- |
| Einsatzbereich |
°C |
−15~+46 |
−15~+46 |
−15~+46 |
−15~+46 |
−15~+46 |
−15~+46 |
−15~+46 |
| Heizen |
Heizleistung |
kW |
4,1 (1,6 – 5,2) |
5,5 (2,5 – 6,6) |
7,0 (2,8 – 8,2) |
8,0 (3,5 – 10,2) |
11,2 (4,5 – 14,0) |
14,0 (5,0 – 16,0) |
16,0 (5,7 – 18,0) |
| Leistungsaufnahme |
kW |
1,02 |
1,36 |
1,75 |
2,16 |
3,02 |
3,95 |
4,43 |
| SCOP |
4,0 |
4,2 |
4,1 |
4,2 |
4,3 |
4,3 |
4,4 |
| Energieeffizienzklasse |
A+ |
A+ |
A+ |
A+ |
A+ |
- |
- |
| Einsatzbereich |
°C |
−11~+21 |
−11~+21 |
−20~+21 |
−20~+21 |
−20~+21 |
−20~+21 |
−20~+21 |
| Bezeichnung Innengeräte |
PCA-M35KA2 |
PCA-M50KA2 |
PCA-M60KA2 |
PCA-M71KA2 |
PCA-M100KA2 |
PCA-M125KA2 |
PCA-M140KA2 |
| Luftvolumenstrom |
N / M1 / M2 / H |
m³ / h |
600/660/720/840 |
600/660/780/900 |
900/960/1020/1140 |
960/1020/1080/1200 |
1320/1440/1560/1680 |
1380/1500/1620/1740 |
1440/1560/1750/1920 |
| Schalldruckpegel |
N / H |
dB(A) |
31 / 39 |
32 / 40 |
33 / 40 |
35 / 41 |
37 / 43 |
39 / 45 |
41 / 48 |
| Schallleistungspegel |
dB(A) |
60 |
60 |
60 |
60 |
63 |
65 |
68 |
| Abmessungen |
B / T / H |
mm |
|
|
|
|
|
|
|
| Gewicht |
kg |
25 |
26 |
32 |
32 |
37 |
38 |
40 |
| Bezeichnung Außengeräte |
| Luftvolumenstrom |
m³ / h |
2700 |
2700 |
3300 |
3300 |
6600 |
7200 |
7200 |
| Schalldruckpegel |
Kühlen / Heizen |
dB(A) |
44 / 46 |
44 / 46 |
47 / 49 |
47 / 49 |
49 / 51 |
50 / 52 |
50 / 52 |
| Schallleistungspegel |
dB(A) |
65 |
65 |
67 |
67 |
69 |
70 |
70 |
| Abmessungen |
B / T / H |
mm |
809 / 300 / 630 |
809 / 300 / 630 |
950 / 355 / 943 |
950 / 355 / 943 |
1.050 / 370 / 1.338 |
1.050 / 370 / 1.338 |
1.050 / 370 / 1.338 |
| Gewicht |
kg |
46 |
46 |
67 |
67 |
111 |
114 |
118 |
| Kältetechnische Angaben |
| Gesamtleitungslänge |
m |
50 |
50 |
55 |
55 |
100 |
100 |
100 |
| Max. Höhendifferenz |
m |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
| Kältemitteltyp /-menge / max. Menge |
kg |
R32 / 2,0 / 2,3 |
R32 / 2,0 / 2,3 |
R32 / 2,8 / 3,6 |
R32 / 2,8 / 3,6 |
R32 / 3,6 / 6,0 |
R32 / 3,6 / 6,0 |
R32 / 3,6 / 6,0 |
| GWP / CO2 -Äquivalent / CO2 -Äquivalent max. |
t |
675 / 1,35 / 1,55 |
675 / 1,35 / 1,55 |
675 / 1,89 / 2,43 |
675 / 1,89 / 2,43 |
675 / 2,43 / 4,05 |
675 / 2,43 / 4,05 |
675 / 2,43 / 4,05 |
| Kältemittelvorfüllung für |
m |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
| Kältetechnische Anschlüsse Ø |
fl. |
mm |
6 |
6 |
10 |
10 |
10 |
10 |
10 |
| s. |
mm |
12 |
12 |
16 |
16 |
16 |
16 |
16 |
| Elektrische Angaben |
| Spannungsversorgung |
V, Phase, Hz |
220 – 240, 1, 50 |
220 – 240, 1, 50 |
220 – 240, 1, 50 |
220 – 240, 1, 50 |
380 – 415, 3+N, 50 |
380 – 415, 3+N, 50 |
380 – 415, 3+N, 50 |
| Betriebsstrom |
Kühlen / Heizen |
A |
3,17 / 3,35 |
4,8 / 5,85 |
5,66 / 6,77 |
6,7 / 7,46 |
3,08 / 3,74 |
4,91 / 5,36 |
5,34 / 6,27 |
| Empf. Sicherungsgröße |
A |
16 |
16 |
25 |
25 |
16 |
16 |
16 |
Wichtiger Hinweis:
Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
