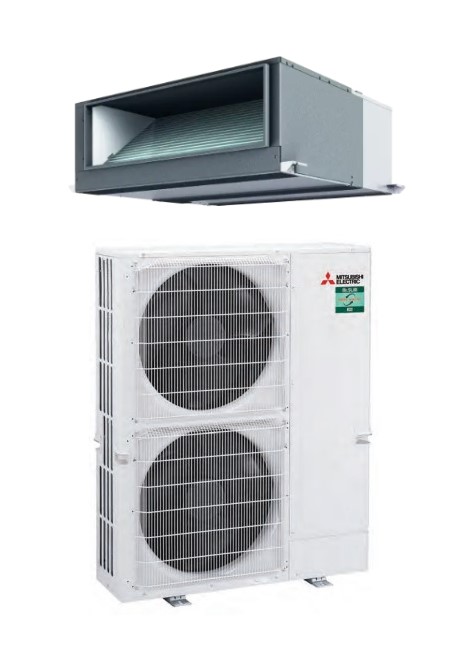

Mitsubishi Electric Kanaleinbaugerät Hohe Pressung
Gehäuse
Das Gehäuse ist aus Stahlblech verzinkt mit Wärmedämmung. Einfache Montage. Alle wichtigen Teile sind mit entsprechendem Wartungsfreiraum von unten zugänglich.
Luftansaug von hinten über Kanalanschlussrahmen,
Luftfilter ist bauseits im Ansaugkanal
vorzusehen.
Luftauslass erfolgt über einen Kanalanschlussrahmen für bauseitig zu erstellende Luftverteilung.
Wärmetauscher
Hochleistungswärmetauscher, als Verdampfer/ Verflüssiger, aus Kupferrohr mit aufgepreßten Aluminiumlamellen gefertigt mit Bördelanschlüssen. Kältesystem getrocknet, evakuiert und mit Schutzgas gefüllt. Kondensatwanne gegen Schwitzwasser gedämmt.
Ventilator direktgetrieben, mit einem extrem leise laufendem, zweiseitig saugenden Radiallaufrad mit innenliegendem Thermoschutz, schwingungsgedämmt gelagert und dynamisch ausgewuchtet, 3- stufig.
Steuerung komplett nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Steuerung und Netzeinspeisung bei Geräten mit Elektrozusatzheizung. Eine Steuerplatine schaltet und überwacht alle Funktionen.
Funktionen
Überwachung der eingegebenen Solltemperatur im Kühlbetrieb von 19°C bis 30°C, im Heizbetrieb von 17°C bis 28°C.
Automatische Umschaltung von Heizung auf Kühlung.
Speicherung aller eingegebenen Werte bei Spannungsausfall.
Automatischer Wiederanlauf nach Spannungsausfall einstellbar.
Bei einer Funktionsstörung erfolgt sofortige Abschaltung und Fehleranzeige mit Hilfe eines Fehlercodes auf der Fernbedienung.
Überwachung der Verdampferoberflächentemperatur.
Test- und Notlaufprogramm.
3 Minuten Anlaufverzögerung für den Verdichterschutz.
Externer Fern Ein/Aus mit Zubehör PAC- SE55 möglich Betriebs- und Störmeldung mit Zubehör PAC-SF 40 möglich.
Verfügbare Funktionen bei Kombination mit PUZ-ZM/M Version 2 und PAR-41MAA 2+1 Redundanzfunktion Bis zu 3 Systeme integrierbar.
Verfügbar in Verbindung mit Außengeräten der Mr-Slim PUZ Serie und Kabelfernbedienung PAR-41MAA.
Speziell für Anwendungen in Technikräumen verfügen die Geräte über eine serienmäßige Redundanzfunktion.
Die Redundanzfunktion besteht aus einer Grundlastumschaltung, Umschaltung im Fehlerfall eines Systems und einer Einschaltung bei Übertemperatur.
Die Konfiguration dieser Funktion erfolgt einfach über die Kabelfernbedienung PAR-41MAA und erfordert keine weiteren bauseitigen Regelungen.
Smart Defrost
Intelligentes Abtauen bei mehreren Systemen in einem Raum.
Technische Daten
| Bezeichnung Innengeräte | PEA-M200LA | PEA-M250LA |
| Bezeichnung Außengeräte | PUZ-M200YKA2 | PUZ-M250YKA2 |
| Kühlen | Kälteleistung | kW | 19,0 (9,2 – 22,4) | 22,0 (9,9 – 27,0) |
| Leistungsaufnahme | kW | 6,0 | 7,3 |
| SEER | - | - |
| Energieeffizienzklasse | - | - |
| Einsatzbereich | °C | −15~+46 | −15~+46 |
| Heizen | Heizleistung | kW | 22,4 (6,8 – 25,0) | 27,0 (7,3 – 31,0) |
| Leistungsaufnahme | kW | 6,6 | 8,1 |
| SCOP | - | - |
| Energieeffizienzklasse | - | - |
| Einsatzbereich | °C | −20~+21 | −20~+21 |
| Bezeichnung Innengeräte | PEA-M200LA | PEA-M250LA |
| Luftvolumenstrom im Kühlbetrieb | N / M / H | m³/h | 2520 /3060 /3600
2520 /3060 /3300 (bei 200 Pa) | 3000 / 3660 / 4320
2700 /3300 /3900 (bei 150 Pa)
2700 /3000 /3300 (bei 200 Pa) |
| Statische Pressung | Pa | 60 / 75 / 100 / 150 / 200 | 60 / 75 / 100 / 150 / 200 |
| Schalldruckpegel | N / M / H | dB(A) | 35 / 40 / 43 | 38 / 43 / 47 |
| Schallleistungspegel | dB(A) | 63 / 64 / 64 | 67 / 67 / 68 |
| Abmessungen | B / T / H | mm | 1.370 / 1.120 / 470 | 1.370 / 1.120 / 470 |
| Gewicht | kg | 87 | 87 |
| Bezeichnung Außengeräte | PUZ-M200YKA2 | PUZ-M250YKA2 |
| Luftvolumenstrom | m³/h | 8400 | 8400 |
| Schalldruckpegel | Kühlen / Heizen | dB(A) | 58 / 60 | 59 / 62 |
| Schallleistungspegel | dB(A) | 78 | 77 |
| Abmessungen | B / T / H | mm | 1.050 / 330 / 1.338 | 1.050 / 330 / 1.338 |
| Gewicht | kg | 129 | 138 |
| Kältetechnische Angaben |
| Gesamtleitungslänge | m | 70 | 70 |
| Max. Höhendifferenz | m | 30 | 30 |
| Kältemitteltyp /-menge / max. Menge | kg | R32 / 5,60 / 7,20 | R32 / 6,80 / 9,20 |
| GWP / CO2-Äquivalent / CO2-Äquivalent max. | t | 675 / 3,78 / 4,86 | 675 / 4,59 / 6,21 |
| Kältemittelvorfüllung für | m | 30 | 30 |
| Kältetechnische Anschlüsse Ø | fl. | mm | 10 | 12 |
| s. | mm | 22 (28)* | 22 (28)* |
| Elektrische Angaben |
| Spannungsversorgung | V, Phase, Hz | 380 – 415, 3+N, 50 | 380 – 415, 3+N, 50 |
| Betriebsstrom | Kühlen / Heizen | A | 7,64 / 8,67 | 9,9 / 10,9 |
| Empf. Sicherungsgröße | A | 32 | 32 |
* bei Leitungslängen über 50 mWichtiger Hinweis:Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
