Panasonic UB4 Rastermaß-Kassette | R-32 CS-Z50UB4EAW + CU-Z50UBEA - 5,0 kW

Produkteigenschaften

Rastermaß-Kassetten eignen sich insbesondere für kleinere und mittelgroße Büros, Geschäfte und Restaurants. Durch ihre Größe von 60 x 60 cm können sie problemlos in abgehängte Decken mit Eurorastermaß eingebaut werden. Die Kassetten können im Heizbetrieb bis –15 °C und Kühlbetrieb bis –10 °C Außentemperatur eingesetzt werden. Über spezielle Interfaces von Panasonic für KNX, Modbus, Bacnet und EnOcean können die Kassetten auch in GLT-Systeme eingebunden werden und erleichtern so die zentrale Steuerung der Systeme.

Produkthighlights

• Umweltverträgliches Kältemittel R32
• Lange Leitungslängen (bis 30 m je nach Modell)
• Maximale Höhendifferenz von 20 m (Z50, Z60)
• Ultrakompakte Außengeräte für eine problemlose Montage
• Höhere externe statische Pressung einstellbar für Räume mit hohen Decken (höher als 2,7 m)
• Kondensatpumpe im Lieferumfang enthalten (max. Förderhöhe: 750 mm)
• Vorgestanzte Öffnung für Frischluftanschluss
• Optionale Einbindung in GLT-Systeme

Technische Daten

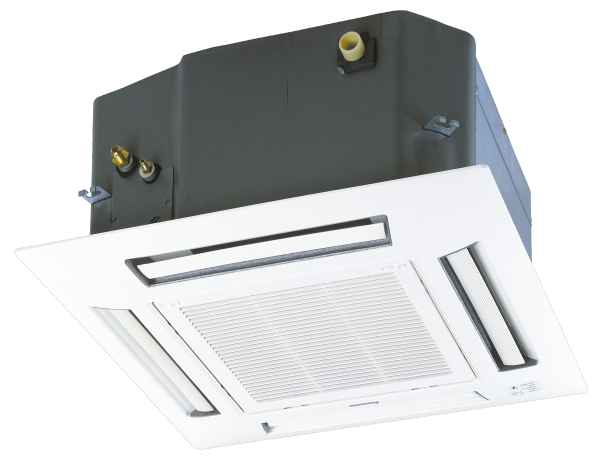

Inneneinheit			CS-Z50UB4EAW

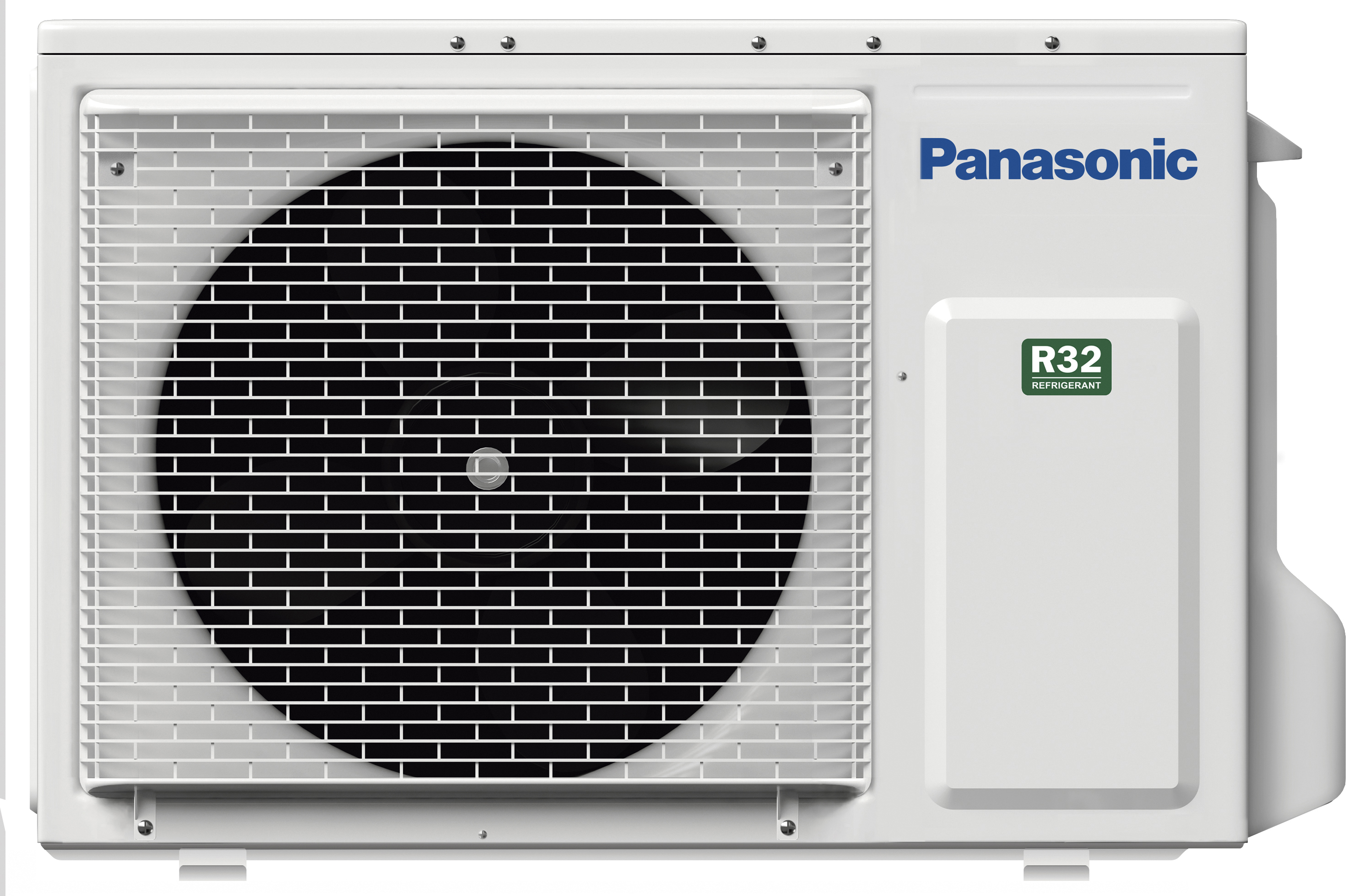

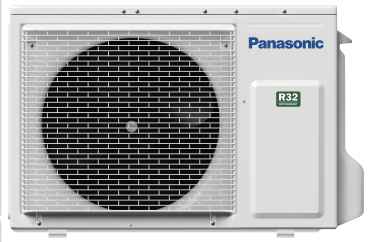

Außeneinheit			CU-Z50UBEA
Deckenblende			CZ-BT20EW
Nennkühlleistung (min. – max.)		kW	5,00 (0,90 - 5,80)
Nenn-EER 1 (min. – max.)			3,25 (3,53 - 3,09)
SEER 2			6,40 (A++)
Auslegungslast (Kühlen)		kW	5,00
Nennleistungsaufnahme Kühlen (min. – max.)		kW	1,54 (0,26 - 1,88)
Jahresstromverbrauch Kühlen 3		kWh/a	273
Nennheizleistung (min. - max.)		kW	5,60 (0,90 - 7,10)
Heizleistung bei -7 °C 4		kW	4,40
Nenn.COP 1 (min. – max.)			3,03 (3,46 - 2,95)
SCOP 2			4,30 (A+)
Auslegungslast (Heizen) bei –10 °C		kW	3,80
Nenn-Leistungsaufnahme Heizen (min. – max.)		kW	1,85 (0,26 - 2,41)
Jahresstromverbrauch Heizen 3		kWh/a	1.237
Innengerät
Luftmenge (hoch)	Kühlen / Heizen	m³/h	690 / 708
Entfeuchtung		l/h	2,8
Schalldruckpegel 4 (Flüster/niedrig/hoch)	Kühlen	dB(A)	25 / 28 / 37
	Heizen	dB(A)	26 / 29 / 38
Abmessungen (H x B x T)	Innengerät	mm	260 x 575 x 575
	Deckenblende	mm	51 x 700 x 700
Nettogewicht	Innengerät / Blende	kg	18 / 2,5
Außengerät
Spannungsversorgung		V	230
Empfohlene Absicherung		A	16
Verbindungskabel		mm²	4 x 1,5
Luftmenge (hoch)	Kühlen / Heizen	m³/h	2.382 / 2.316
Schalldruckpegel 4	Kühlen / Heizen	dB(A)	48 / 48
Abmessungen 5 / Nettogewicht	H x B x T	mm / kg	695 x 875 x 320 / 43
Leitungsanschlüsse	Flüssigkeitsleitung	mm (Zoll)	6,35 (1/4)
	Sauggasleitung	mm (Zoll)	12,70 (1/2)
Leitungslänge (min. – max.)		m	3 – 30
Höhenunterschied IG/AG 6 (max.)		m	20
Vorgefüllte Leitungslänge		m	7,5
Zusätzliche Kältemittelfüllmenge		g/m	15
Kältemittelmenge (R32) / CO2 -Äquivalent		kg / t	1,13 / 0,763
Außentemperatur-Grenzwerte (min. / max.)	Kühlen	°C	-10 / +43
	Heizen	°C	-15 / +24

1) EER-/COP-Werte werden in Übereinstimmung mit EN14511 berechnet. 2) Energieeffizienzklassenskala von A+++ bis D. 3) Der Jahresstromverbrauch errechnet sich nach den Vorgaben der EU-Verordnung 626/2011. 4) Messpositionen – Innengerät: 1,5 m unterhalb des Geräts; Außengerät: 1 m vor und 1 m hinter dem Gerät. Die Schalldruckpegel-Messwerte basieren auf JIS C 9612. Flüster: Flüsterbetrieb. Niedrig: niedrigste einstellbare Ventilatordrehzahl. 5) Für den Leitungsanschluss sind in der Breite 70 mm hinzuzuaddieren. 6) Außengerät höher angeordnet als das Innengerät.
