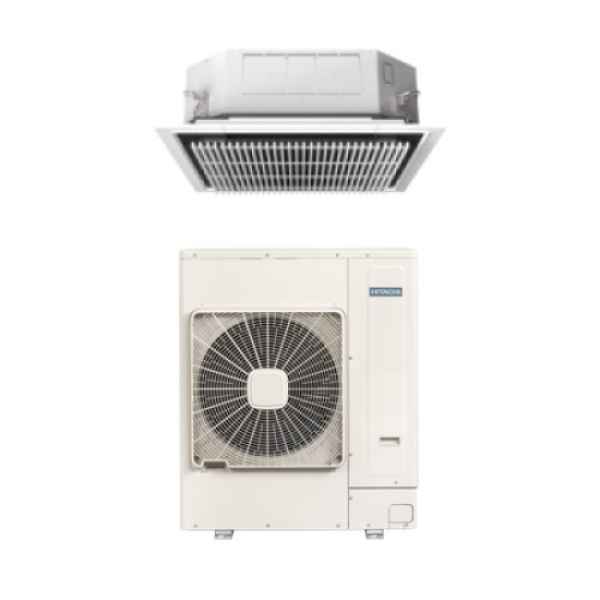

HITACHI SystemFree Utopia Prime 4-Wege Kassettengerät RCI-5.0FSR + RAS-5HRC2E Deckengerät-Set - 12,5 kW

Produkteigenschaften

Revolutionäres Design trifft auf technische Raffinesse
Der Bedarf an hochwertigen, fuktionalen und zuverläsigen Systemen ist maßgeblich bei der Auswahl der richtigen Raumklimaanlage für Ihre Projekte.
Diese hohen Ansprüche schaffen Freiraum für ein Premiumprodukt, das in seiner Optik ebenso überzeugt wie in seinen technischen Quaitäten.

Leise, aber ikonisch
"Silent" steht für die visuelle Integration in den Raum und "Iconic" für eine einzigartige Ästhetik.
Die vier Luftauslässe des Silent-Iconic™ sind so gestaltet, das sie ihre visuelle Wirkung reduzieren und dennoch eine präzise Luftstromkontrolle gewährleisten.

Blenden-Variationen

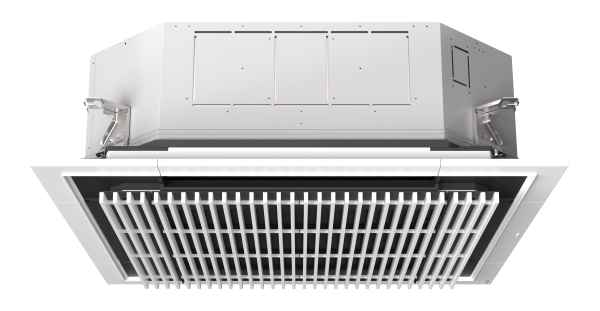

Hitachis neue 4-Wege-Kassette ist in verschiedenen Ausführungen erhältlich und bietet mannigfaltige Einsatzmöglichkeiten.
Die "Silent-Iconic"-Blende in Weiß oder Schwarz oder das technische Highlight mit Seilsystem zum herunterlassen der Filterabdeckung.
Mit Standard Blende und z.B. optional integriertem Bewegungsensor, wodurch die intelligenten Fähigkeiten des Geräts erweitert werden.


Kühlbetreib		3PS	4PS		5PS		6PS
Kältenennleistung (Regelbereich)	kW	7,1 (3,2-8,0)	10,0 (4,5-11,2)		12,5 (5,7-14,0)		14,0 (6,0-16,0)
Nennleistungsaufnahme	kW	1,67	2,56		3,38		4,38
EER		3,93	3,9		3,52		3,24
Energieeffizienzklasse		A++	A++		A++		A++
SEER (Mitlere Klimazone)		7,33	6,93	6,62	6,6	6,37	7,35	7,25
Pdesign,c (35°C)	kW	7,1	10,0		11,9		14,0
Jährlicher Energieverbrauch	kWh/Jahr	339	505	528	631	654	1143	1159
Einsatzgrenzen (Außeneinheit)	°C	-15 ~ +46	-15 ~ +46		-15 ~ +46		-15 ~ +46
Heizbetrieb
Heiznenleistung (Regelbereich)	kW	8,0 (3,5-10,6)	11,2 (5,0-14,0)		14,0 (5,0-16,0)		16,0 (5,0-18,0)
Nennleistungsaufnahme	kW	1,79	2,65		3,52		3,64
COP		4,11	4,23		3,98		4,4
Energieeffizienzklasse		A+	A+		A+		-
SCOP (Mittlere Klimazone)		4,2	4,36		4,26	4,25	4,73
Pdesign,h (-10°C)	kW	6,0	8,7		11,93		14,2
Jährlicher Energieverbrauch	kWh/Jahr	2001	2782	2785	3925	3928	4204	4204
Einsatzgrenzen	°C	-20 ~ +15	-20 ~ +15		-20 ~ +15		-20 ~ +15
Inneneinheit		RCI-3.0FSR	RCI-4.0FSR		RCI-5.0FSR		RCI-6.0FSR
Blenden		P-N23NA2 / P-GP160NAP / P-GP160NAPU / P-AP160KA3 / P-GP160KAP
Schalldruckpegel Kühlen: Low ~ Extra High(1)	dB(A)	28-32-36-42	33-39-43-48		35-40-45-48		37-41-46-48
Schallleistungspegel Kühlen	dB(A)	57	64		64		65
Luftmenge Kühlen: Low ~ Extra High	m³/h	840-1080-380-1620	1200-1440-1860-2220		1260-1560-1980-2220		1320-1680-2100-2220
Entfeuchtungsleistung	l/h	3,6	4,7		5,8		6,6
Abmessungen Gerät (H x B x T)	mm	298x840x840	298x840x840		298x840x840		298x840x840
Abmessungen Blenden (H x B x T)	mm	P-N23NA2 / P-AP160KA3: 40x950x950               P-GP160NAP / P-GP160NAPU / P-GP160KAP: 52x950x950
Gewicht Gerät / Blende	kg	26 / P-N23NA2 / P-AP160KA3: 6,5      P-GP160NAP / P-GP160KAP: 8,5     P-GP160NAPU: 10,0
Förderhöhe Kondensatpumpe		850 von der Unterkante Gerät
Kondensatanschluss	mm	Ø32
Farbton (Munsell Farbsystem)		P-N23NA2 / P-GP160NAP / P-GP160NAPU: neutral Weiß (6.56Y8.85/0.38) P-AP160KA3: Schwarz (8.1B 0.5/0.2) P-GP160KAP: Schwarz (N2)

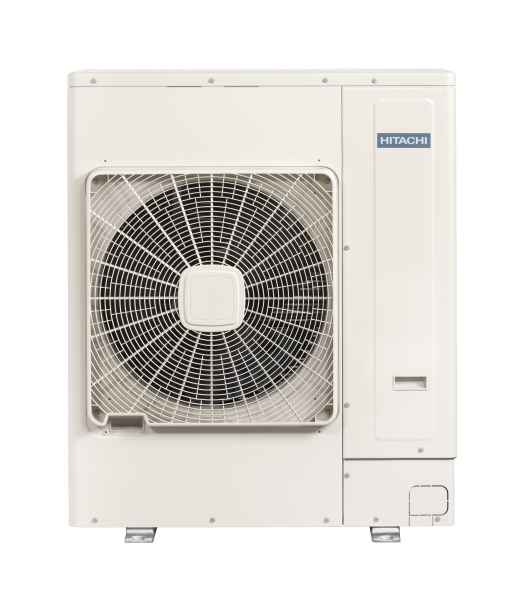

Außeneinheit		RAS-3HVRC2	RAS-4HVRC2E	RAS-4HRC2E	RAS-5HVRC2E	RAS-5HRC2E	RAS-6HVRC2E	RAS-6HRC2E
Spannungsversorgung	V/Ph/Hz	230/1/50	230/1/50	400/3/50	230/1/50	400/3/50	230/1/50	400/3/50
Schalldruckpegel Kühlen (1)	dB(A)	54	54		54		56
Schalldruckpegel Heizen (1)	dB(A)	52	54		54		56
Schallleistungspegel Kühlen	dB(A)	69	70		70		72
Luftmenge Kühlen	m³/h	2982	4800		4800		4800
Abmessungen (H x B x T)	mm	629x799x300	1140x950x370		1140x950x370		1140x950x370
Gewicht	kg	48	84		84		84
Farbton (Mansell Farbsystem)		Natürliches Grau (1.0Y 8.5/0.5)
Kältedaten
Rohrleitungsanschluss (Flüssigkeits- | Saugleitung)	Zoll(mm)	3/8'' (9,53) | 5/8'' (15,88)			3/8'' (9,53) | 5/8'' (15,88)
Kältemittelfüllmenge R32 / CO2-Äquivalent	kg/t	1,7/1,283	3,0/2,025		3,0/2,025		3,0/2,025
Vorgefüllt bis	m	20	20		20		20
Leitungslänge (min ~ max)	m	5 ~ 50	5 ~ 75		5 ~ 75		5 ~ 75
Zusätzliche Kältemittelfüllmenge	g/m	45	45		45		45
Maximale Höhendifferenz (AE höher / AE tiefer)	m	30/20	30/20		30/20		30/20
Elektrische Daten
Spannungsversorgung	V/Ph/Hz	230/1/50	230/1/50	400/3/50	230/1/50	400/3/50	230/1/50	400/3/50
Nennbetriebsstrom	A	7,6	12,4	4,4	16,3	5,7	21,1	7,4
Max. Stromaufnahme	A	15,8	22,5	15	22,5	15	22,5	15
Zuleitungsquerschnitt (2)	mm²	3 x 4,0	3 x 6,0	5 x 4,0	3 x 6,0	5 x 4,0	3 x 6,0	5 x 4,0
Steuerleitun zwischen IE und AE (abgeschirmt)	mm²	2 x 0,75	2 x 0,75		2 x 0,75		2 x 0,75
Empfohlene Absicherung (träge) (2)	A	1 x 20	1 x 25	3 x 20	1 x 25	3 x 20	1 x 25	3 x 20
(1) Schalldruckmessungen wurden im Abstand von 1 Meter im Freifeld des Geräts durchgeführt (siehe technisches Manual). (2) Angaben zu Elektrozuleitungen und Absicherungen müssen nach VDE-Richtlinien (VDE0100) und Vorschriften der örtlichen EVU's bestimmt werden.
