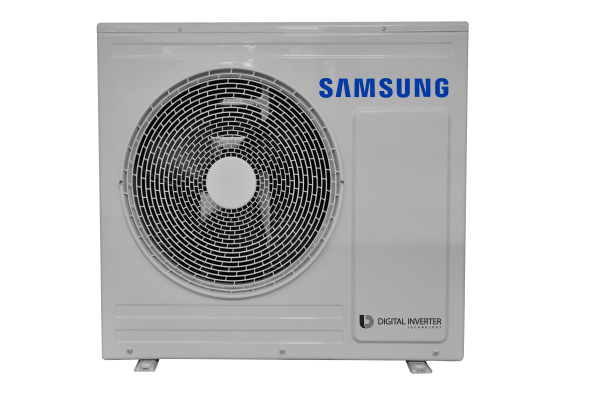

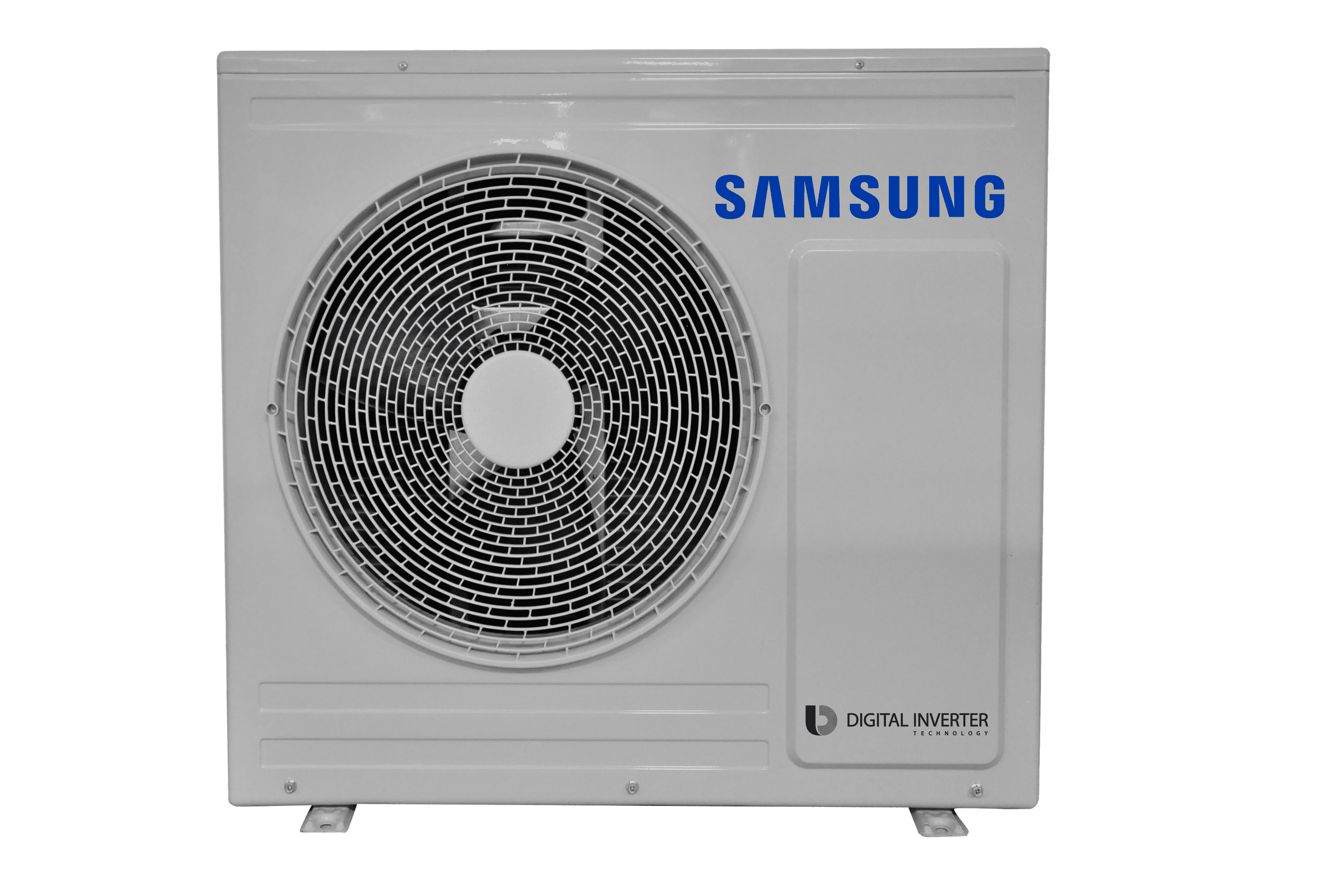

Produktinformationen "AJ080TXJ4KG/EU 4.0~12.0 kW Kühlen | 4.4~14.8 kW Heizen FJM Außengerät"
FJM - Eco Norm AJ080TXJ4KG/EU - R 32|NASA
Multi Aussengerät | S- Inverter Ausführung
4.0~12.0 kW Kühlen | 4.4~14.8 kW Heizen
SEER 6.74 A++ | SCOP 4.10 A+ | 2-4 IG
Schalldruckpegel: 48 dB(A)
Schallleistungspegel: 64 dB(A)
Einsatzgrenze Kühlen: -10°C~+46°C
Einsatzgrenze Heizen: -15°C~+24°C
Technische Daten
• ECO Multi Digital Inverter | flüsterleise | NASA Kommunikation
• BAFA förderfähig
• Kühlen | Heizen | Entfeuchten | Ventilieren
• Kühlbetrieb bis zu -5°C, Heizbetrieb bis -15°C
• Die Nennleistung kann bis zu 50% überschritten werden
• Systemabhängig sind bis zu 4 Innengeräte anzuschließen
• Beste SEER und SCOP-Werte
• Nur eine Stromzufuhr | Die Innengeräte werden über die Kühl-
maschine versorgt
• Systemabhängig beträgt die Gesamtrohrleitungslänge bis zu 30 m
• Auto-Restart
• Automatische Adressierung
• Alphanumerisches Display
• Direkte Systemanbindung an den DMS-Server oder Zentralfernbedienung
• Systemanbindung an Gebäudeleittechnik z.B. LonWorks, BACnet, Modbus
und KNX-EIB über optionale Schnittstellen
• Kältemittel R32
Optional
• SmartThings Wi-Fi System-Interface MIM-H04EN mit GPS-Geofencing
• MTF-ÜbSS-230 Überspannungsschutz nach DIN VDE 0100 Teil 443
und 534 bestückt gemäß MTF-Samsung Überspannungskonzept
Technische Daten
| Free Joint Multi Außengeräte |
AJ |
040 TXJ2KG/EU |
050 TXJ2KG/EU |
052 TXJ3KG/EU |
068 TXJ3KG/EU |
080 TXJ4KG/EU |
100 TXJ5KG/EU |
| Kälteleistung |
kW |
4.00 (2.00~6.00) |
5.00 (2.00~8.50) |
5.20 (4.00~8.00) |
6.80 (4.00~11.00) |
8.00 (4.00~12.00) |
10.00 (5.00~17.30) |
| Heizleistung |
kW |
4.40 (2.20~7.30) |
5.70 (2.20~10.00) |
6.30 (4.40~10.0) |
8.00 (4.40~13.30) |
9.30 (4.40~14.80) |
12.00 (6.00~21.00) |
| Technische Daten |
| Anzahl der Innengeräte |
min|max |
|
2 |
2 |
2~3 |
2~3 |
2~4 |
2~5 |
| Anschlussleistung Innengeräte Kühlen |
min|max |
kW |
2.0 | 6.0 |
2.0 | 8.5 |
4.0 | 8.0 |
4.0 | 11.0 |
4.0 | 12.0 |
5.0 | 17.3 |
| Anschlussleistung Innengeräte Heizen |
min|max |
kW |
2.2 | 7.3 |
2.2 | 10.0 |
4.4 | 10.0 |
4.4 | 13.3 |
4.4 | 14.8 |
6.0 | 21.0 |
| Wirkungsgrad |
| Energieeffizienz |
Kühlen|Klasse |
SEER |
8.54 | A+++ |
8.54 | A+++ |
8.51 | A+++ |
7.75 | A++ |
6.74 | A++ |
8.00 | A++ |
| Energieeffizienz |
Heizen|Klasse |
SCOP |
4.64 | A++ |
4.64 | A++ |
4.60 | A++ |
4.32 | A+ |
4.10 | A+ |
4.32 | A+ |
| Einsatzbereich |
| Außentemperatur Kühlbetrieb |
°C |
-5 bis +46 |
-5 bis +46 |
-10 bis +46 |
-10 bis +46 |
-10 bis +46 |
-10 bis +46 |
| Außentemperatur Heizbetrieb |
°C |
-15 bis +24 |
-15 bis +24 |
-15 bis +24 |
-15 bis +24 |
-15 bis +24 |
-15 bis +24 |
| Elektrische Daten |
| Spannungsversorgung |
V|Ph|Hz |
240|1|50 |
240|1|50 |
240|1|50 |
240|1|50 |
240|1|50 |
240|1|50 |
| Absicherung, träge |
A |
16 |
16 |
16 |
20 |
20 |
25 |
| Leistungsaufnahme |
kühlen|heizen |
kW |
0.90|0.90 |
1.22|1.28 |
1.25|1.32 |
1.80|1.81 |
2.30|2.20 |
2.75|2.82 |
| Betriebsstrom |
max. |
A |
4,1 |
4,9 |
6,1 |
8,2 |
10,5 |
12,8 |
| Kabel Ø, Einspeisung gem. VDE z. Kühlmaschine |
mm² |
NYM 3 x 2.5 |
NYM 3 x 2.5 |
NYM 3 x 2.5 |
NYM 3 x 2.5 |
NYM 3 x 2.5 |
NYM 3 x 2.5 |
| Kabel Ø, Einspeisung Innengerät ü. Außengerät |
mm² |
NYM 3 x 1.5 + Busleitung LIYCY 2 x 2 x 0.75 |
| Regelung, Ventilator, Maße, Gewichte |
| Selbstdiagnosesystem |
|
ja |
ja |
ja |
ja |
ja |
ja |
| Ventilator |
Stück |
1 |
1 |
1 |
1 |
1 |
1 |
| Luftmenge |
max. |
m³/h |
1782 |
1983 |
2280 |
2850 |
2724 |
4234 |
| Schalldruckpegel |
dB(A) |
45 |
46 |
46 |
48 |
48 |
54 |
| Schallleistungspegel |
dB(A) |
60 |
61 |
61 |
64 |
64 |
70 |
| Abmessungen |
HxBxT |
mm |
548 x 790 x 285 |
548 x 790 x 285 |
638 x 880 x 310 |
798 x 880 x 310 |
798 x 880 x 310 |
998 x 940 x 330 |
| Gewicht |
kg |
32 |
33 |
44,5 |
57,7 |
65 |
75 |
| Pipe-Check-Funktion |
|
ja |
ja |
ja |
ja |
ja |
ja |
| Kältemittelleitungen, Gebäudeleittechnik |
| Flüssigkeitsleitung |
Ø Zoll |
2 x 1/4" |
2 x 1/4" |
3 x 1/4" |
3 x 1/4" |
4 x 1/4" |
5 x 1/4" |
| Sauggasleitung |
Ø Zoll |
2 x 3/8" |
2 x 3/8" |
2 x 3/8"|1 x 1/2" |
1 x 3/8"|2 x 1/2" |
2 x 3/8"|2 x 1/2" |
2 x 3/8"|3 x 1/2" |
| Kältemittelverteiler erforderlich |
|
nein |
nein |
nein |
nein |
nein |
nein |
| Wärmeisolierung (beide Leitungen) |
|
ja |
ja |
ja |
ja |
ja |
ja |
| Äquivalente Leitungslänge |
Außen- | Innengerät, max. |
m |
~20 |
~20 |
~20 |
~20 |
~25 |
~25 |
| Gesamtrohrleitungslänge |
Außen- | Innengeräte, max. |
m |
30 |
30 |
50 |
50 |
70 |
80 |
| Höhendifferenz |
Außengerät höher|tiefer, max. |
m |
15 |
15 |
15 |
15 |
15 |
15 |
| Kältemittel |
|
R32 |
R32 |
R32 |
R32 |
R32 |
R32 |
| Kältemittelmenge werkseitig vorgefüllt |
kg | tCO2 e |
0.98|0.66 |
1.18|0.80 |
1.55|1.05 |
2.0|1.35 |
2.0|1.35 |
2.7|1.82 |
| Kältemittelfüllung für max. Leitungslänge bis |
m |
30 |
30 |
30 |
30 |
30 |
30 |
| Kältemittelnachfüllung für Mehrmeter |
g/m |
10 |
20 |
10 |
10 |
20 |
10 |
| Kältemitteleinspritzung EEV |
Außengerät |
steps |
480 |
480 |
480 |
480 |
480 |
480 |
| Direkte Systemanbindung an den DMS-Server oder Zentralfernbedienung |
|
ja |
ja |
ja |
ja |
ja |
ja |
| Systemanbindung an LonWorks, BACnet, Modbus und KNX-EIB |
|
optionale Schnittstellen |
Wichtiger Hinweis:
Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
