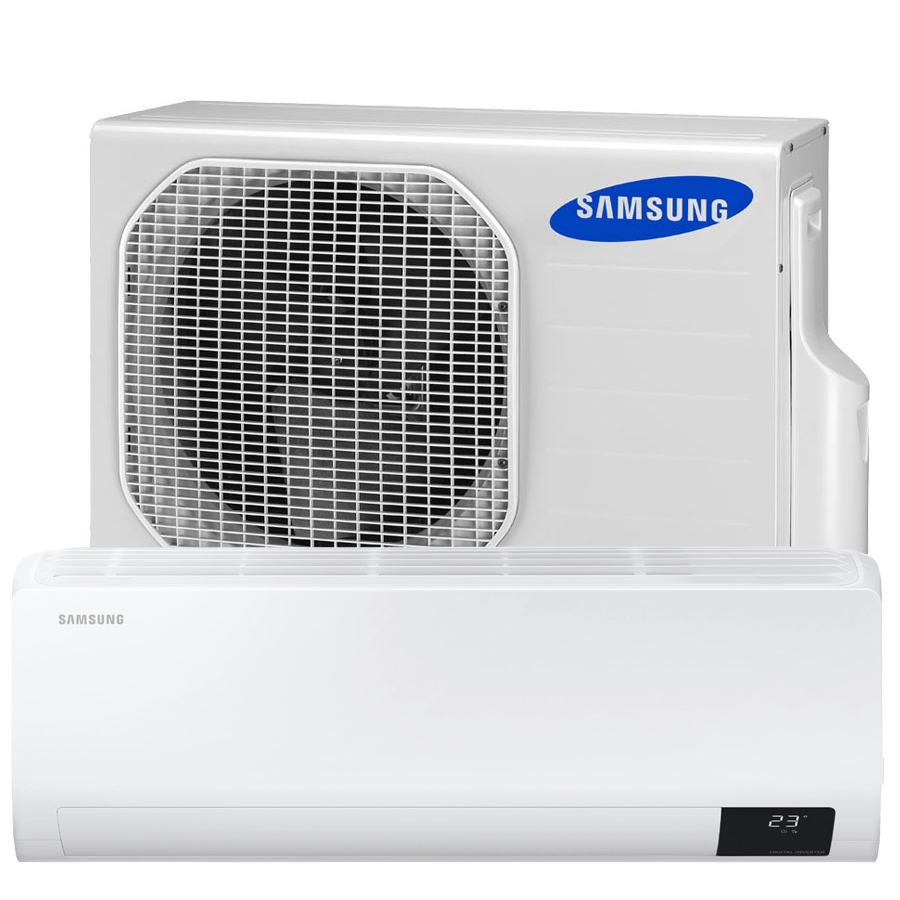

Produktinformationen "RAC Airise Technik Set Kühlen 2.5 kW | Heizen 3.2 kW AR09TXHZAWK"
RAC Set AR09TXHZAWKNEU |
AR09TXHZAWKX-T/EU

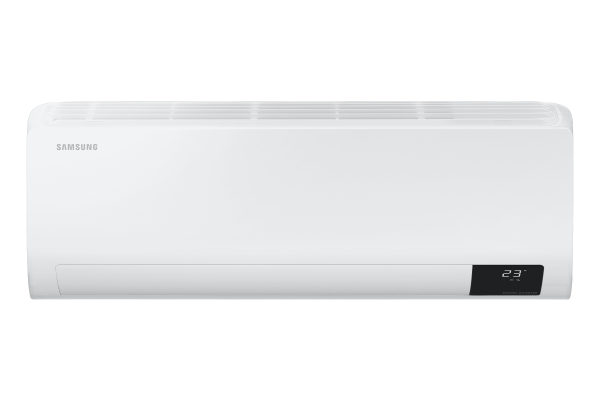

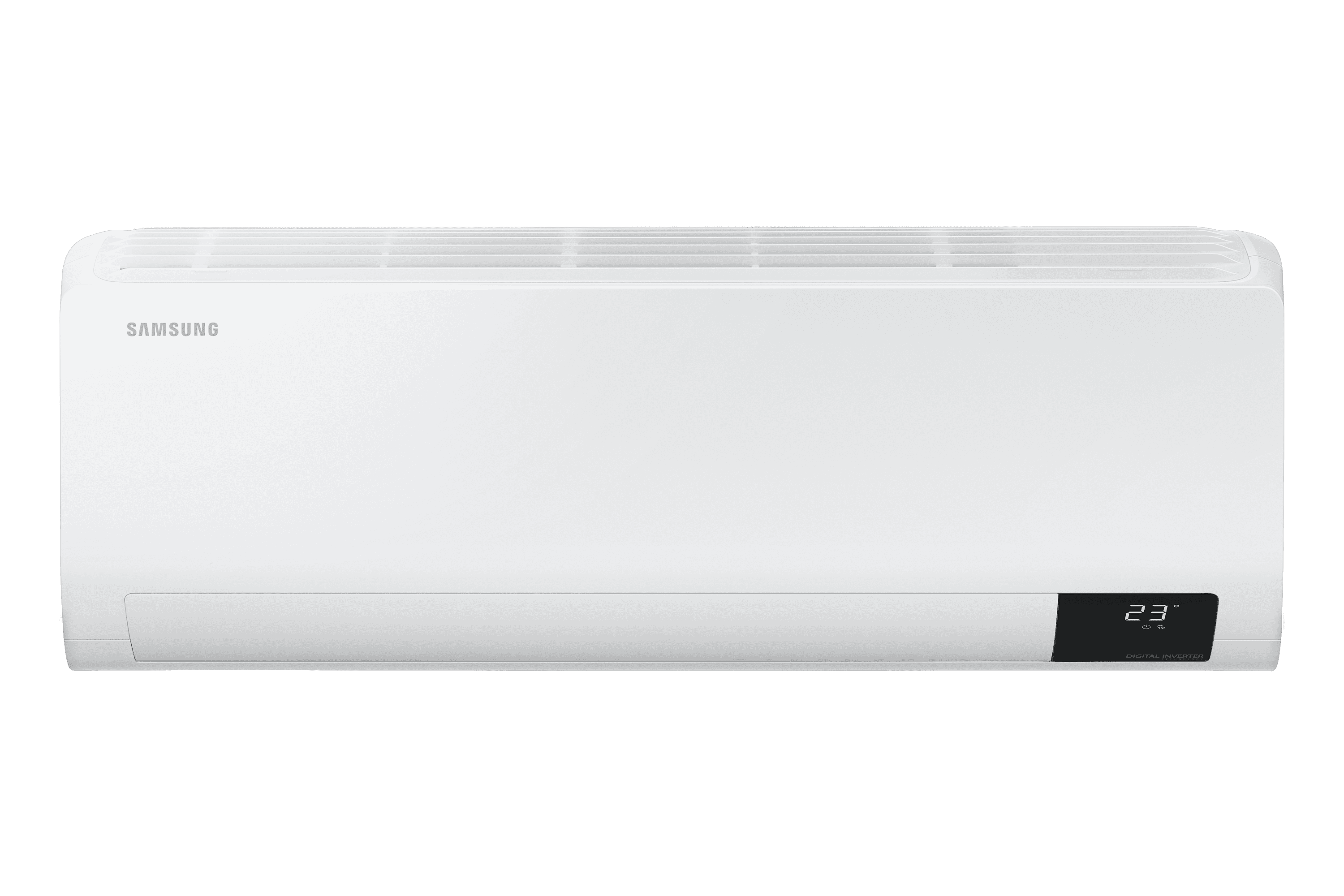

Wandgerät Typ AIRISE Technik™

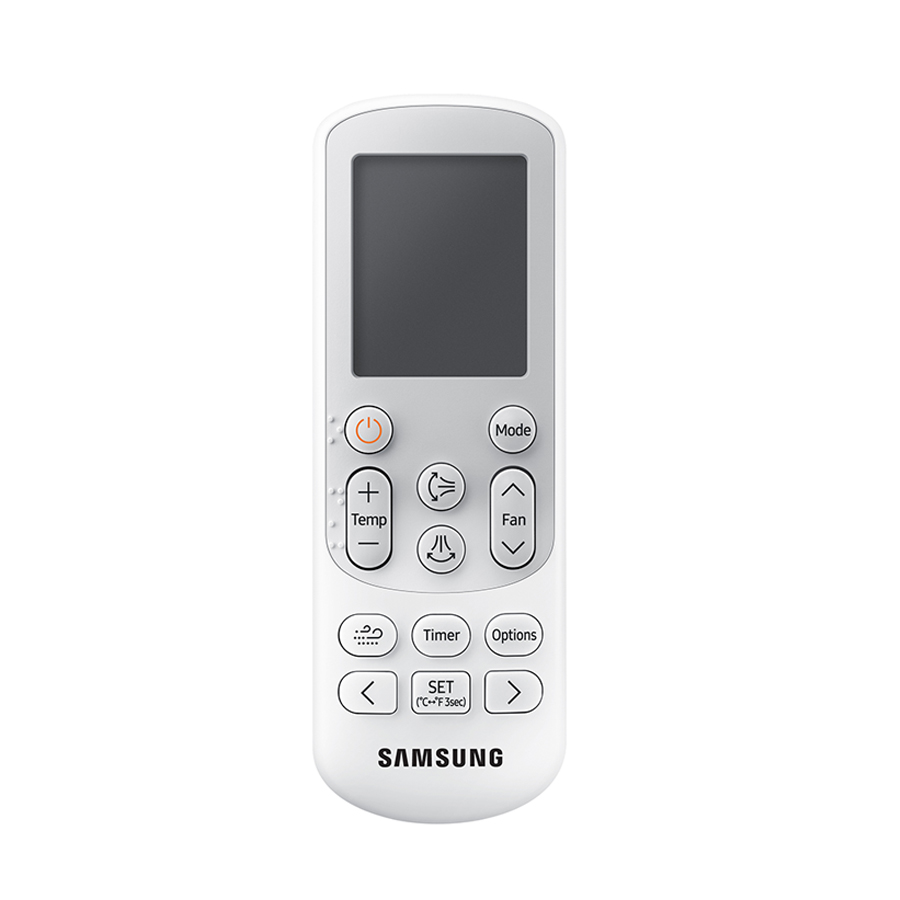

inkl. Infrarot-Fernbedienung
Kühlen 2.5 kW | Heizen 3.2 kW
SEER 6.7 A++ | SCOP 4.0 A+
Schalldruckpegel Innen min. | max. 19 | 37 dB(A)
Schalldruckpegel Außen max. 46 dB(A)
Kühlen bis -15°C | Heizen bis -15°C
Technische Daten
• ECO Digital Inverter | selbstreinigend | sehr leise
• Kühlen | Heizen | Entfeuchten | Ventilieren
• Inklusive Infrarotfernbedienung | 24 Stunden-Timer
• Luftansaug nicht sichtbar
• 4 Ventilatorstufen
• Auto-Restart | Auto-Air-Swing up & down
• Good Sleep Mode | Silent Mode
• Antikorrosiv beschichteter Wärmetauscher
• Full HD-Filter 60
• Farbton weiß RAL 9010
• Kältemittel R32
Optional
• Touch-Kabelfernbedienung inkl. Raumtemperaturfühler ohne
Timer oder mit Timer inkl. Raumtemperaturfühler mit Echtzeit-,
Tages- und Wochentimer, ON | OFF- und CnT-Kontakt
• SmartThings Wi-Fi Steuerung über das Außengerät
Technische Daten
| Modell INNENGERÄT |
AR |
09 TXHZAWKN/EU |
12 TXHZAWKN/EU |
18 TXHZAWKN/EU |
24 TXHZAWKN/EU |
| Modell AUßENGERÄT |
AR |
09 TXHZAWKX-T/EU |
12 TXHZAWKX-T/EU |
18 TXHZAWKX-T/EU |
24 TXHZAWKX-T/EU |
| Kälteleistung |
kW |
2,50 (0,90~3,35) |
3,50 (0,90~4,00) |
5,00 (1,60~6,70) |
6,50 (1,40~7,60) |
| Heizleistung |
kW |
3,20 (0,90~4,50) |
3,50 (0,90~5,00) |
6,00 (1,30~8,00) |
7,40 (1,20~9,40) |
| Energieeffizienz Kühlen | Klasse |
SEER |
6,7 | A++ |
6,5 | A++ |
6,8 | A++ |
6,4 | A++ |
| Energieeffizienz Heizen | Klasse |
SCOP |
4,0 | A+ |
4,0 | A+ |
3,8 | A |
3,8 | A |
| Einsatzgrenze Kühlbetrieb |
°C |
-15 bis +46 |
-15 bis +46 |
-15 bis +46 |
-15 bis +46 |
| Einsatzgrenze Heizbetrieb |
°C |
-15 bis +24 |
-15 bis +24 |
-15 bis +24 |
-15 bis +24 |
| Temperatur Wahleinstellung |
°C |
16 bis 30 |
16 bis 30 |
16 bis 30 |
16 bis 30 |
| Elektrische Daten |
| Spannungsversorgung |
V | Ph | Hz |
220 - 240 | 1 | 50 |
220 - 240 | 1 | 50 |
220 - 240 | 1 | 50 |
220 - 240 | 1 | 50 |
| Absicherung |
A |
16 |
16 |
16 |
16 |
| Leistungsaufnahme Kühlen | Heizen |
kW |
0,70 | 0,84 |
1,22 | 0,94 |
1,39 | 1,70 |
1,59 | 2,35 |
| Spannungseinspeisung am |
|
Außengerät |
Außengerät |
Außengerät |
Außengerät |
| Kabel Ø, Einspeisung gem. VDE |
mm² |
NYM 3×2,5 |
NYM 3×2,5 |
NYM 3×2,5 |
NYM 3×2,5 |
| Kabel Ø zwischen Außen- /und Innengerät |
mm² |
NYM 3×1,5 + LIYCY 2 x 2×0,75 |
NYM 3×2,5 + LIYCY 2 x 2×0,75 |
| Technikdaten INNENGERÄT |
| Infrarotfernbedienung |
|
inklusive |
inklusive |
inklusive |
inklusive |
| Kabelfernbedienung | MWR-SH11N o. MWR-WG00JN |
|
optional |
optional |
optional |
optional |
| Selbstdiagnosesystem |
|
ja |
ja |
ja |
ja |
| Wiedereinschaltung nach Stromausfall |
|
ja |
ja |
ja |
ja |
| Antikorrosiv beschichteter Wärmetauscher | Full-HD Filter 60 |
|
ja | ja |
ja | ja |
ja | ja |
ja | ja |
| Auto-Air-Swing up & down, links & rechts manuell |
|
ja |
ja |
ja |
ja |
| Ventilatorstufen |
Anzahl |
4 |
4 |
4 |
4 |
| Luftmenge max. |
m³/h |
618 |
642 |
990 |
1032 |
| Wurfweite max. |
m |
8 |
8 |
9 |
9 |
| Entfeuchten |
l/h |
1,0 |
1,5 |
2,0 |
2,5 |
| Schalldruckpegel im Normalbetrieb min. | max. |
dB(A) |
19 | 37 |
19 | 38 |
25 | 41 |
26 | 45 |
| Schallleistungspegel max. |
dB(A) |
54 |
56 |
58 |
62 |
| Abmessungen Gerät (HxBxT) |
mm |
299 x 820 x 215 |
299 x 820 x 215 |
299 x 1055 x 215 |
299 x 1055 x 215 |
| Gerätegewicht |
kg |
9,0 |
9,0 |
11,5 |
11,5 |
| Anschluss Kondensatleitung |
Ø mm |
AD 18 |
AD 18 |
AD 18 |
AD 18 |

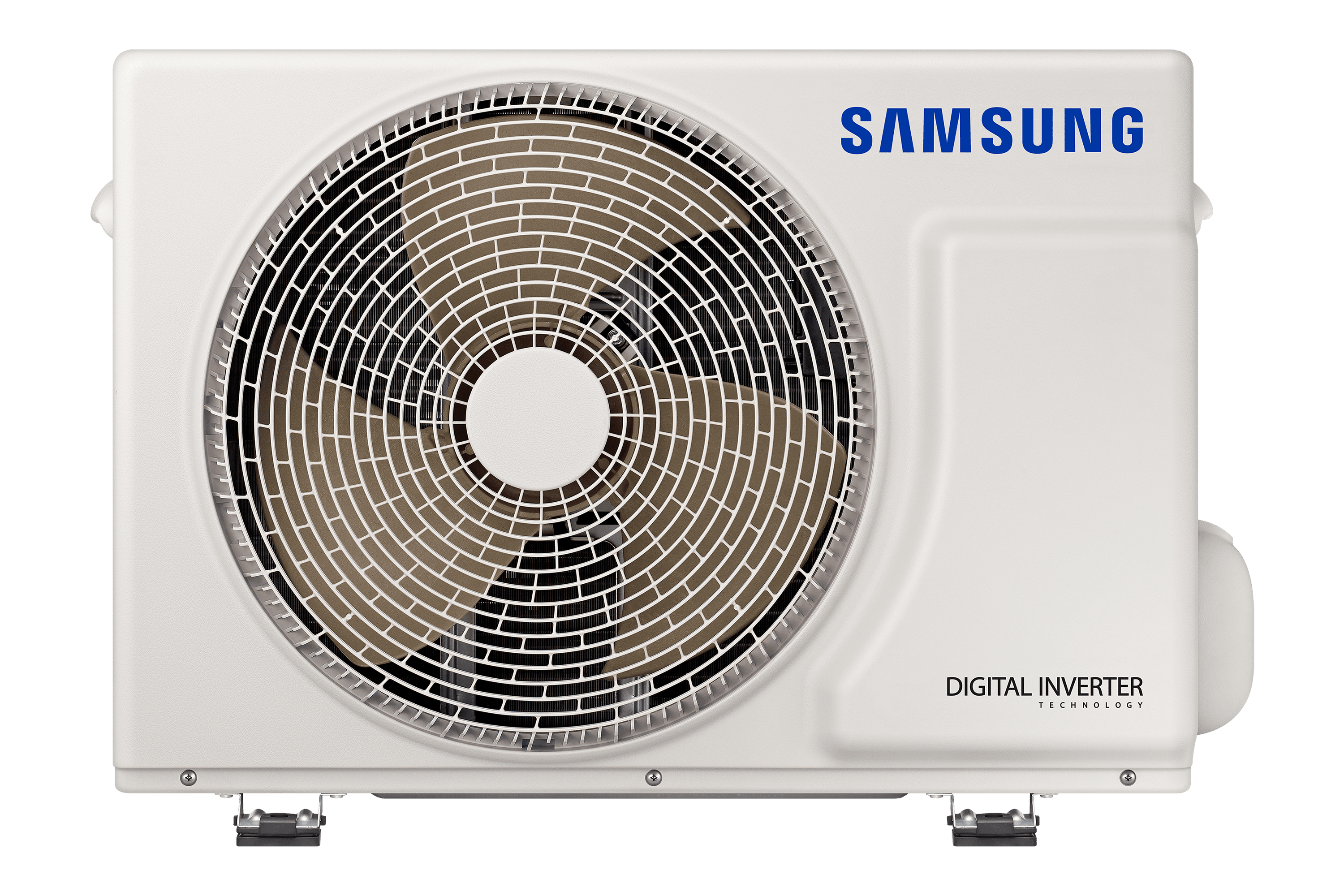

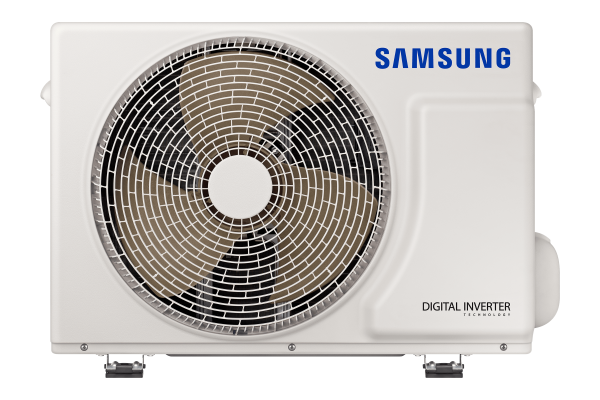

| Technikdaten AUßENGERÄT |
| Kältemittel |
|
R32 |
R32 |
R32 |
R32 |
| Kältemittelmenge (werkseitig vorgefüllt) |
kg | tCO2e |
0,70 | 0,47 |
0,70 | 0,47 |
1,30 | 0,88 |
1,15 | 0,78 |
| Kältemittelfüllung f. max. Leitungslänge bis |
m |
5 |
5 |
5 |
5 |
| Kältemittelnachfüllung für Mehrmeter |
g/m |
15 |
15 |
15 |
15 |
| Anzahl Ventilatoren |
Stück |
1 |
1 |
1 |
1 |
| Luftmenge max. |
m³/h |
1680 |
1680 |
3000 |
3000 |
| Schalldruckpegel max. |
dB(A) |
46 |
47 |
57 |
60 |
| Schallleistungspegel max. |
dB(A) |
63 |
64 |
65 |
68 |
| Abmessungen (HxBxT) |
mm |
475 x 660 x 242 |
475 x 660 x 242 |
638 x 880 x 310 |
638 x 880 x 310 |
| Gewicht |
kg |
22,6 |
22,6 |
39,7 |
43,2 |
| Kältemittelleitungen |
| Flüssigkeitsleitung |
Ø Zoll |
1/4'' |
1/4'' |
1/4'' |
1/4'' |
| Sauggasleitung |
Ø Zoll |
3/8'' |
3/8'' |
1/2'' |
5/8'' |
| Wärmeisolierug (beide Leitungen) | Kältemitteleinspritzung im Außengerät |
ja | ja |
ja | ja |
ja | ja |
ja | ja |
| Leitungslänge Außen- | Innengerät max. |
m |
15 |
15 |
30 |
30 |
| Höhendifferenz Außengerät höher | tiefer, max. |
m |
8 |
8 |
15 |
15 |
Wichtiger Hinweis:
Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
