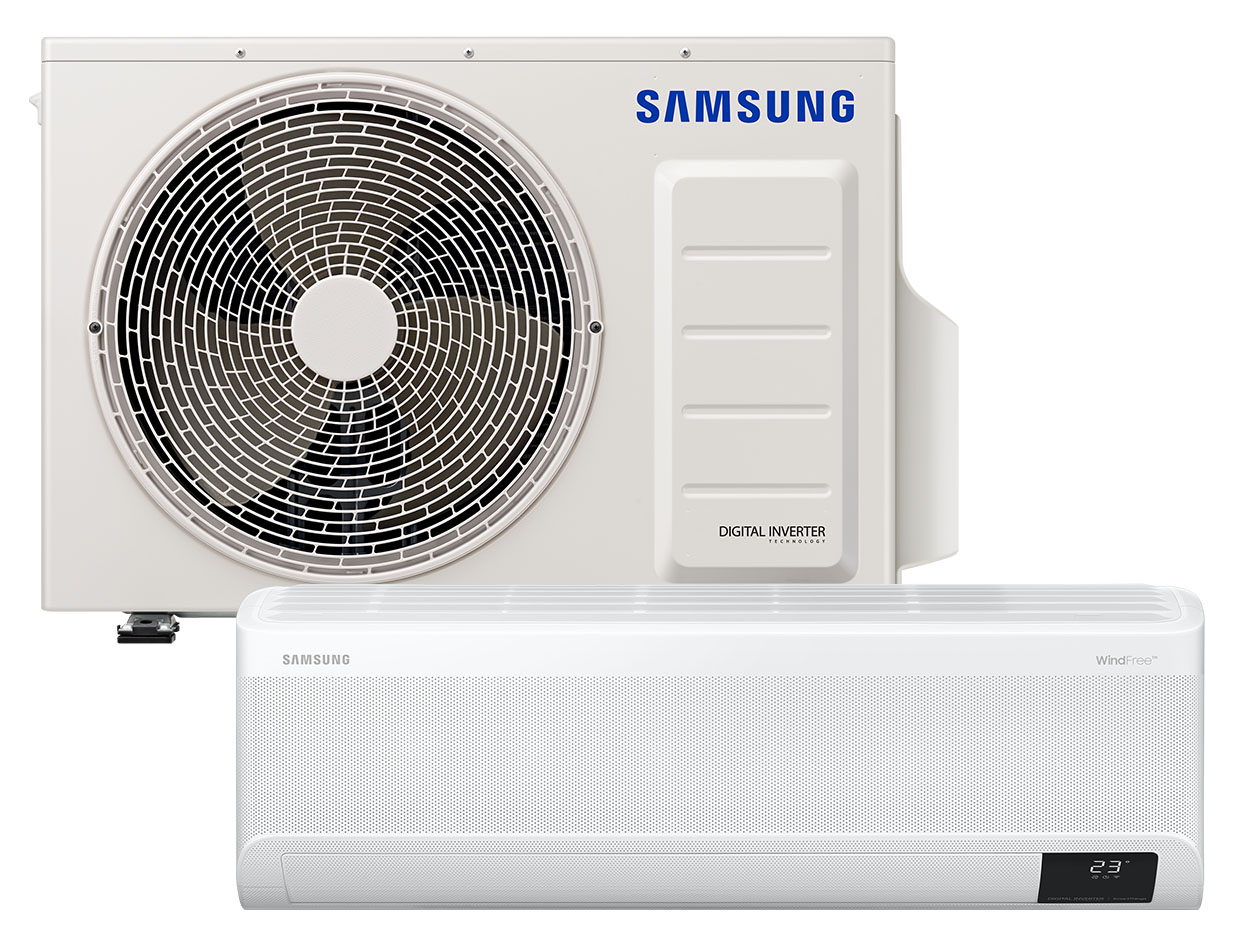

Produktinformationen "RAC Exklusiv-Wind-Free Set Kühlen 6.5 kW | Heizen 7.4 kW AR24TXEAAWK"
RAC Set AR24TXEAAWKN/XEU | R32 - NASA

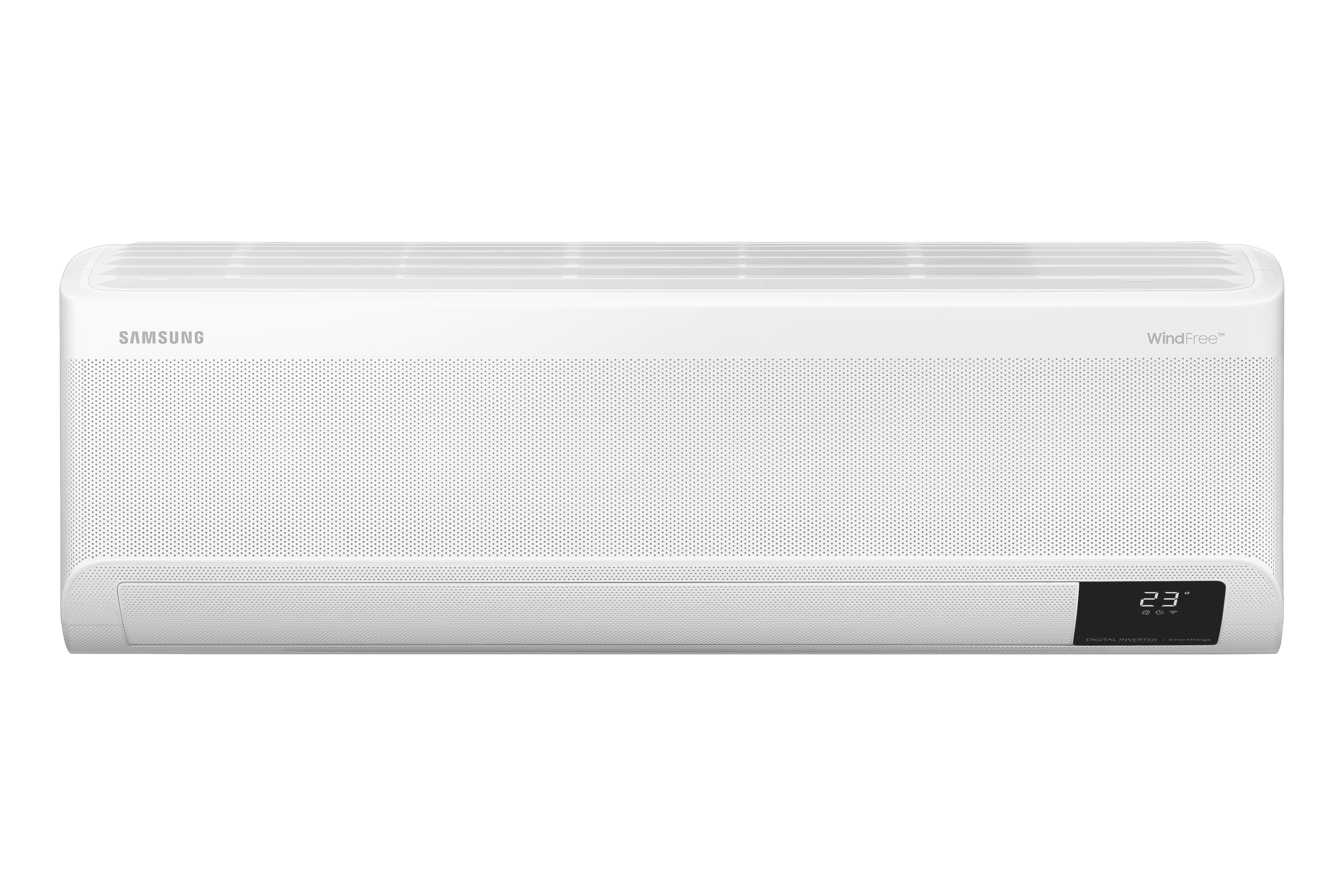

Exklusiv-Wind-Free Wandgerät
inkl. IR-FB und Wind-Free-Modus
Kühlen 6.5 kW | Heizen 7.4 kW
SEER A++ | SCOP A+
Schalldruckpegel min. | max.: 26 | 45 dB(A)
Schalldruckpegel im Wind-Free Betrieb max.: 23 dB(A)
Schallleistungspegel: 54 dB/(A)
Technische Daten
• ECO Digital Inverter | Wind Free™ Modus | selbstreinigend | flüsterleise
• Mit Tri-Care-Filtertechnologie für eine Bakterien- und Viren wirksame
3 Stufen Raumluft Sterilisation
• SmartThings Wi-Fi Interface und Sprachsteuerung mit GPS-Geofencing
• 3D Auto-Air-Swing | up & down | links & rechts

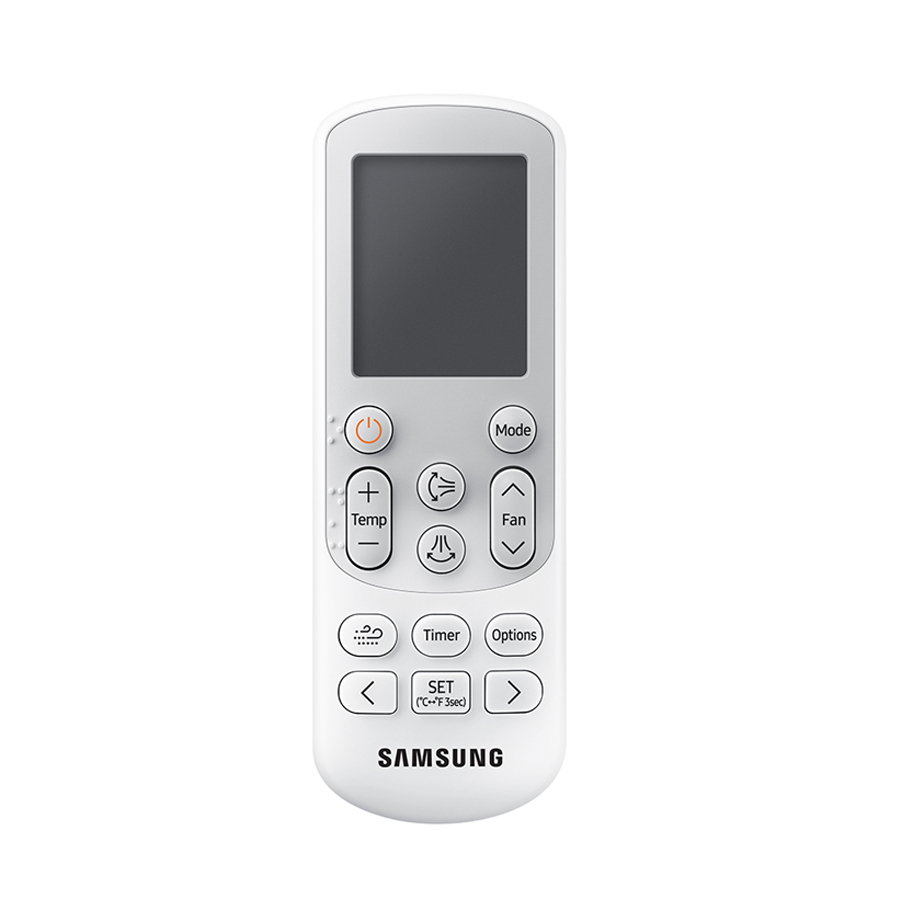

• Inklusive Infrarotfernbedienung | 24 Stunden-Timer
• Kühlen Wind-Free™ | Heizen | Entfeuchten | Ventilieren
• Good Sleep Mode | Silent Mode
• Luftansaug nicht sichtbar
• 4 Ventilatorstufen | Auto-Restart
• Antibakteriell- und antiallergie beschichteter Wärmetauscher
• VDI 6022 konform mit einem Feinstaubfilter in HD 80 Qualität nach DIN EN ISO 16890
• Gerät: Farbton weiß RAL 9010
• Kältemittel R32
Optional
• Touch-Kabelfernbedienungen inkl. Raumtemperaturfühler ohne Timer oder mit
Timer inkl. Raumtemperaturfühler mit Echtzeit-, Tages- und Wochentimer,
ON|OFF- und CnT-Kontakt
Technische Daten
| Modell INNENGERÄT |
AR |
09 TXEAAWKN/EU |
12 TXEAAWKN/EU |
18 TXEAAWKN/EU |
24 TXEAAWKN/EU |
| Modell AUßENGERÄT |
AR |
09 TXEAAWKX/EU |
12 TXEAAWKX/EU |
18 TXEAAWKX/EU |
24 TXEAAWKX/EU |
| Kälteleistung |
kW |
2,50 (0,96~3,35) |
3,50 (0,99~4,00) |
5,00 (1,60~6,70) |
6,50 (1,40~7,60) |
| Heizleistung |
kW |
3,20 (0,72~5,00) |
4,00 (0,75~5,50) |
6,00 (1,30~8,00) |
7,40 (1,20~9,70) |
| Energieeffizienz Kühlen | Klasse |
SEER |
7,9 | A++ |
7,3 | A++ |
6,8 | A++ |
6,4 | A++ |
| Energieeffizienz Heizen | Klasse |
SCOP |
4,6 | A+ |
4,6 | A+ |
4,1 | A |
4,0 | A |
| Einsatzgrenze Kühlbetrieb |
°C |
-10 bis +46 |
-10 bis +46 |
-10 bis +46 |
-10 bis +46 |
| Einsatzgrenze Heizbetrieb |
°C |
-15 bis +24 |
-15 bis +24 |
-15 bis +24 |
-15 bis +24 |
| Temperatur Wahleinstellung |
°C |
16 bis 30 |
16 bis 30 |
16 bis 30 |
16 bis 30 |
| Elektrische Daten |
| Spannungsversorgung |
V | Ph | Hz |
220 - 240 | 1 | 50 |
220 - 240 | 1 | 50 |
220 - 240 | 1 | 50 |
220 - 240 | 1 | 50 |
| Absicherung |
A |
16 |
16 |
16 |
20 |
| Leistungsaufnahme Kühlen | Heizen |
kW |
0,57 | 0,76 |
0,93 | 1,07 |
1,39 | 1,70 |
1,95 | 2,35 |
| Spannungseinspeisung am |
|
Außengerät |
Außengerät |
Außengerät |
Außengerät |
| Kabel Ø, Einspeisung gem. VDE |
mm² |
NYM 3×2,5 |
NYM 3×2,5 |
NYM 3×2,5 |
NYM 3×2,5 |
| Kabel Ø zwischen Außen- /und Innengerät |
mm² |
NYM 3×1,5 + LIYCY 2 x 2×0,75 |
NYM 3×2,5 + LIYCY 2 x 2×0,75 |
| Technikdaten INNENGERÄT |
| Infrarotfernbedienung AR-EH03E |
|
inklusive |
inklusive |
inklusive |
inklusive |
| Kabelfernbedienung | MWR-SH11N o. MWR-WG00JN |
|
optional |
optional |
optional |
optional |
| Selbstdiagnosesystem |
|
ja |
ja |
ja |
ja |
| Wiedereinschaltung nach Stromausfall |
|
ja |
ja |
ja |
ja |
| Full-HD Filter 80 |
|
ja |
ja |
ja |
ja |
| Auto-Air-Swing up & down, links & rechts |
|
ja |
ja |
ja |
ja |
| Ventilatorstufen |
Anzahl |
3 + Wind-Free™ |
3 + Wind-Free™ |
3 + Wind-Free™ |
3 + Wind-Free™ |
| Luftmenge max. |
m³/h |
570 |
630 |
942 |
1056 |
| Wurfweite max. |
m |
8 |
8 |
9 |
9 |
| Entfeuchten |
l/h |
0,9 |
1,2 |
2,0 |
2,5 |
| Schalldruckpegel im Normalbetrieb min. | max. |
dB(A) |
16 | 38 |
16 | 40 |
25 | 41 |
27 | 45 |
| Schalldruckpegel im Wind-Free™ Betrieb |
dB(A) |
16 |
16 |
22 |
24 |
| Schallleistungspegel max. |
dB(A) |
54 |
57 |
58 |
62 |
| Abmessungen Gerät (HxBxT) |
mm |
299 x 889 x 215 |
299 x 889 x 215 |
299 x 1055 x 215 |
299 x 1055 x 215 |
| Gerätegewicht |
kg |
9,9 |
9,9 |
12,2 |
12,2 |
| Anschluss Kondensatleitung |
Ø mm |
AD 18 |
AD 18 |
AD 18 |
AD 18 |
| Technikdaten AUßENGERÄT |
| Kältemittel |
|
R32 |
R32 |
R32 |
R32 |
| Kältemittelmenge (werkseitig vorgefüllt) |
kg | tCO2e |
0,94 | 0,63 |
0,94 | 0,63 |
1,30 | 0,88 |
1,30 | 0,78 |
| Kältemittelfüllung f. max. Leitungslänge bis |
m |
5 |
5 |
5 |
5 |
| Kältemittelnachfüllung für Mehrmeter |
g/m |
15 |
15 |
15 |
15 |
| Anzahl Ventilatoren |
Stück |
1 |
1 |
1 |
1 |
| Luftmenge max. |
m³/h |
2700 |
2700 |
3000 |
3000 |
| Schalldruckpegel max. |
dB(A) |
45 |
46 |
51 |
54 |
| Schallleistungspegel max. |
dB(A) |
59 |
62 |
65 |
68 |
| Abmessungen (HxBxT) |
mm |
548 x 790 x 285 |
548 x 790 x 285 |
638 x 880 x 310 |
638 x 880 x 310 |
| Gewicht |
kg |
29,9 |
29,9 |
40,0 |
44,0 |
| Kältemittelleitungen |
| Flüssigkeitsleitung |
Ø Zoll |
1/4'' |
1/4'' |
1/4'' |
1/4'' |
| Sauggasleitung |
Ø Zoll |
3/8'' |
3/8'' |
1/2'' |
5/8'' |
| Wärmeisolierug (beide Leitungen) |
|
ja |
ja |
ja |
ja |
| Leitungslänge Außen- | Innengerät max. |
m |
15 |
15 |
30 |
30 |
| Höhendifferenz Außengerät höher | tiefer, max. |
m |
8 |
8 |
15 |
15 |
| Kältemitteleinspritzung im Außengerät |
|
ja |
ja |
ja |
ja |
Wichtiger Hinweis:
Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
