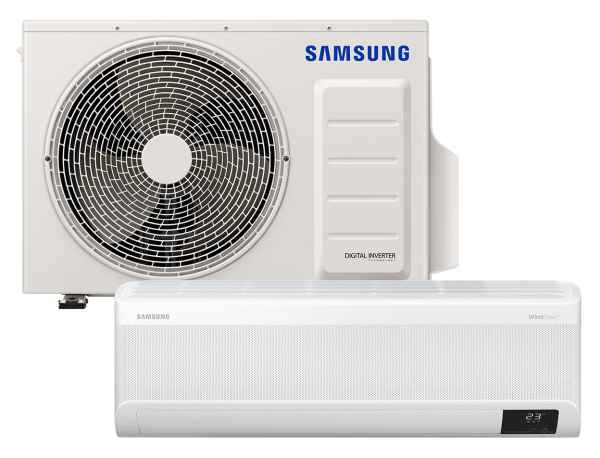

Produktinformationen "RAC Elite-Wind-Free Set Kühlen 2.5 kW | Heizen 3.2 kW AR09TXCAAWK"
RAC Set AR09TXCAAWKNEU/XEU | R32 - NASA
Elite-Wind-Free Wandgerät mit Bewegungssensor
inkl. IR-FB und Wind-Free-Modus
Kühlen 2.5 kW | Heizen 3.2 kW
SEER A++ | SCOP A+
Schalldruckpegel min. | max.: 19 | 38 dB(A)
Schalldruckpegel im Wind-Free Betrieb max.: 16 dB(A)
Schallleistungspegel: 54 dB/(A)
Technische Daten
• ECO Digital Inverter | Wind Free™Modus
• AI-MDS Bewegungssensor | selbstreinigend | flüsterleise
• BAFA förderfähig
• Mit Tri-Care-Filtertechnologie für eine Bakterien-und Viren wirksame
3 Stufen Raumluft Sterilisation
• SmartThings Wi-Fi Interface und Sprachsteuerung mit GPS-Geofencing
• 3D Auto-Air-Swing | up & down | links & rechts
• Inklusive Infrarotfernbedienung | 24 Stunden-Timer
• Optional mit Touch-Kabelfernbedienungen inkl. Raumtemperaturfühler
ohne Timer oder mit Timer inkl. Raumtemperaturfühler mit Echtzeit-,
Tages- und Wochentimer, ON|OFF- und CnT-Kontakt
• Kühlen Wind-Free™ | Heizen | Entfeuchten | Ventilieren
• Automatischer Betriebsartenwechsel | Good Sleep Mode | Silent Mode
• Luftansaug nicht sichtbar
• Antikorrosiv beschichtete Wärmetauscher
• 4 Ventilatorstufen | Auto-Restart
• VDI 6022 konform mit einem Feinstaubfilter in HD 80 Qualität nach DIN EN ISO 16890
• Gerät: Farbton weiß RAL 9010
• Kältemittel R32
Optional
• Systemanbindung an Gebäudeleittechnik z.B. DMS-Server, Zentralfernbedienung,
LonWorks, BACnet, Modbus und KNX-EIB
• MTF-ÜbSS-230 Überspannungsschutz nach DIN VDE 0100 Teil 443 und 534
bestückt gemäß MTF-Samsung Überspannungskonzept
Technische Daten
| Modell INNENGERÄT |
AR |
09 TXCAAWKN/EU |
12 TXCAAWKN/EU |
| Modell AUßENGERÄT |
AR |
09 TXCAAWKX/EU |
12 TXCAAWKX/EU |
| Kälteleistung |
kW |
2,50 (0,96~3,60) |
3,50 (0,90~4,80) |
| Heizleistung |
kW |
3,20 (0,80~7,10) |
4,00 (0,80~7,30) |
| Energieeffizienz Kühlen | Klasse |
SEER |
8,8 | A+++ |
8,5 | A+++ |
| Energieeffizienz Heizen | Klasse |
SCOP |
5,1 | A+++ |
5,1 | A+++ |
| Einsatzgrenze Kühlbetrieb |
°C |
-10 bis +46 |
-10 bis +46 |
| Einsatzgrenze Heizbetrieb |
°C |
-15 bis +24 |
-15 bis +24 |
| Temperatur Wahleinstellung |
°C |
16 bis 30 |
16 bis 30 |
| Elektrische Daten |
| Spannungsversorgung |
V | Ph | Hz |
220 - 240 | 1 | 50 |
220 - 240 | 1 | 50 |
| Absicherung |
A |
16 |
16 |
| Leistungsaufnahme Kühlen | Heizen |
kW |
0,54 | 0,67 |
0,88 | 0,94 |
| Spannungseinspeisung am |
|
Außengerät |
Außengerät |
| Kabel Ø, Einspeisung gem. VDE |
mm² |
NYM 3×2,5 |
NYM 3×2,5 |
| Kabel Ø zwischen Außen- /und Innengerät |
mm² |
NYM 3×1,5 + LIYCY 2 x 2×0,75 |

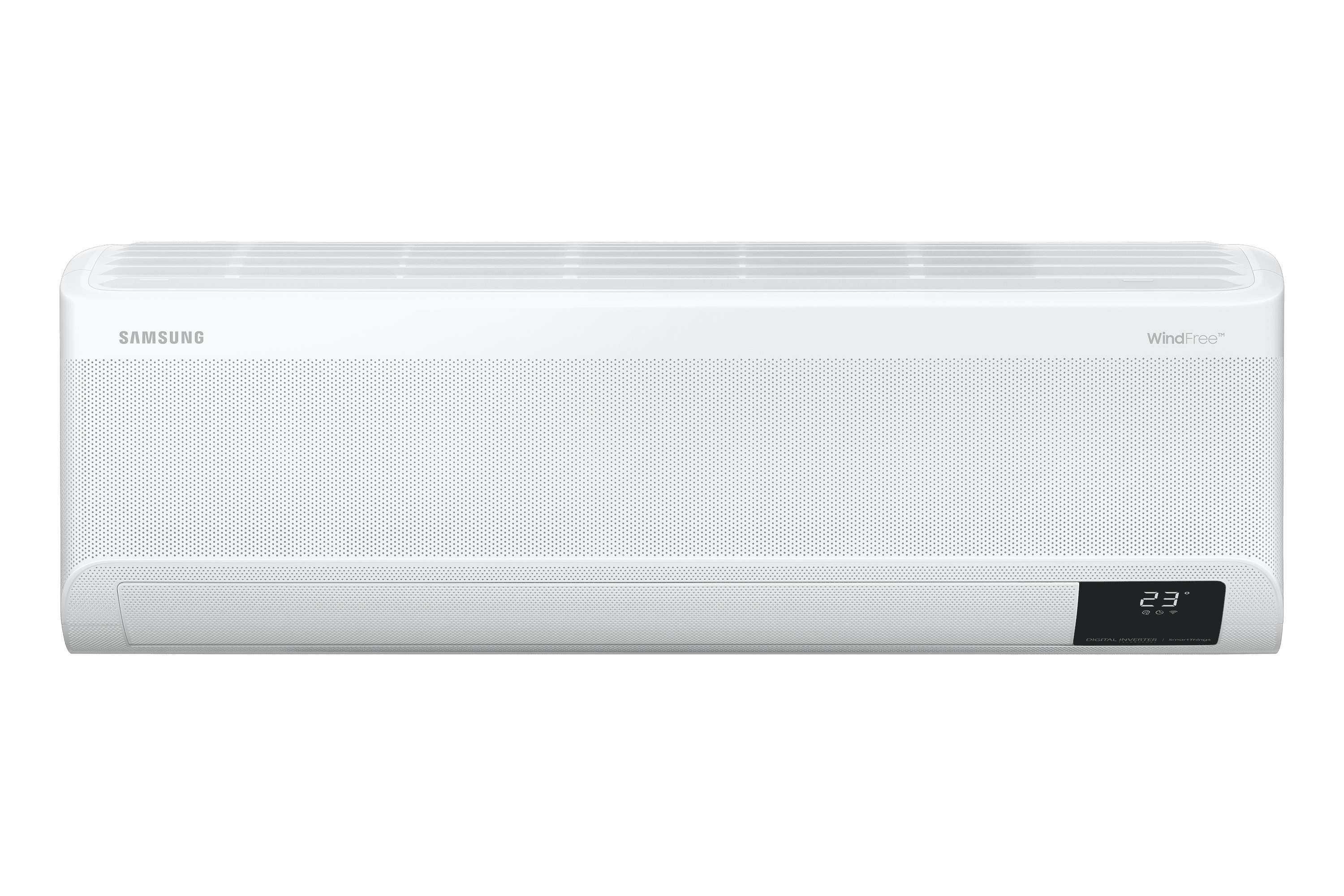

| Technikdaten INNENGERÄT |

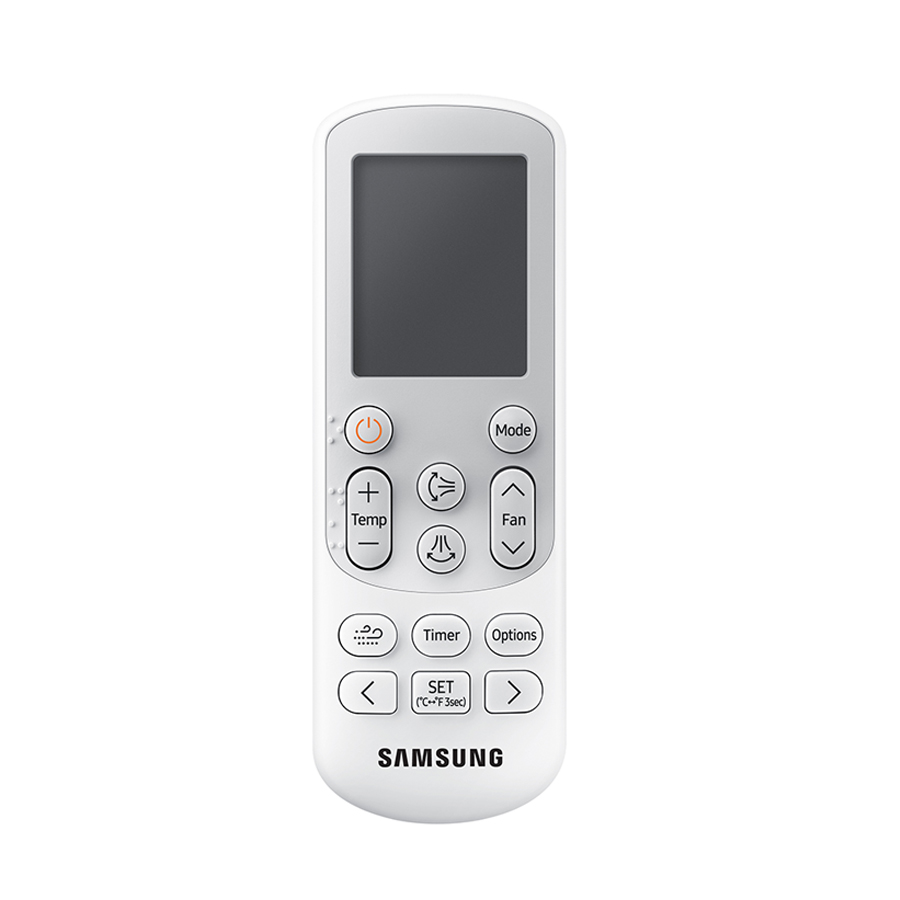

| Infrarotfernbedienung AR-EH03E |
|
inklusive |
inklusive |
| Kabelfernbedienung | MWR-SH11N o. MWR-WG00JN |
|
optional |
optional |
| Selbstdiagnosesystem | Antikorrosiv beschichteter Wärmetauscher |
|
ja | ja |
ja | ja |
| Wiedereinschaltung nach Stromausfall |
|
ja |
ja |
| Full-HD Filter 80 | Tri-Care Filtertechnologie |
|
ja | ja |
ja | ja |
| Auto-Air-Swing up & down, links & rechts | AI-MDS Sensor |
|
ja | ja |
ja | ja |
| Ventilatorstufen |
Anzahl |
3 + Wind-Free™ |
3 + Wind-Free™ |
| Luftmenge max. |
m³/h |
666 |
726 |
| Wurfweite max. |
m |
8 |
8 |
| Entfeuchten |
l/h |
1,0 |
1,5 |
| Schalldruckpegel im Normalbetrieb min. | max. |
dB(A) |
16 | 39 |
16 | 40 |
| Schalldruckpegel im Wind-Free™ Betrieb |
dB(A) |
14 |
14 |
| Schallleistungspegel max. |
dB(A) |
56 |
58 |
| Abmessungen Gerät (HxBxT) |
mm |
299 x 889 x 215 |
299 x 889 x 215 |
| Gerätegewicht |
kg |
10,6 |
10,6 |
| Anschluss Kondensatleitung |
Ø mm |
AD 18 |
AD 18 |

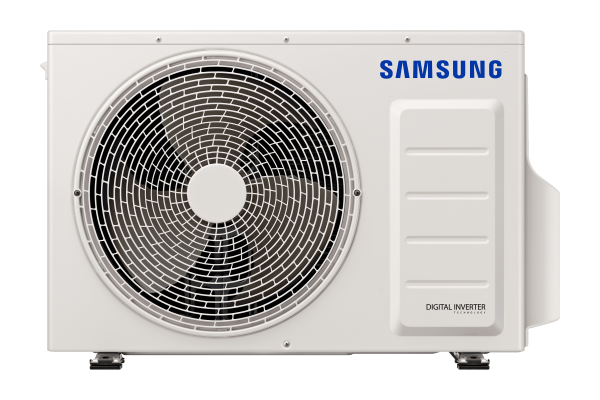

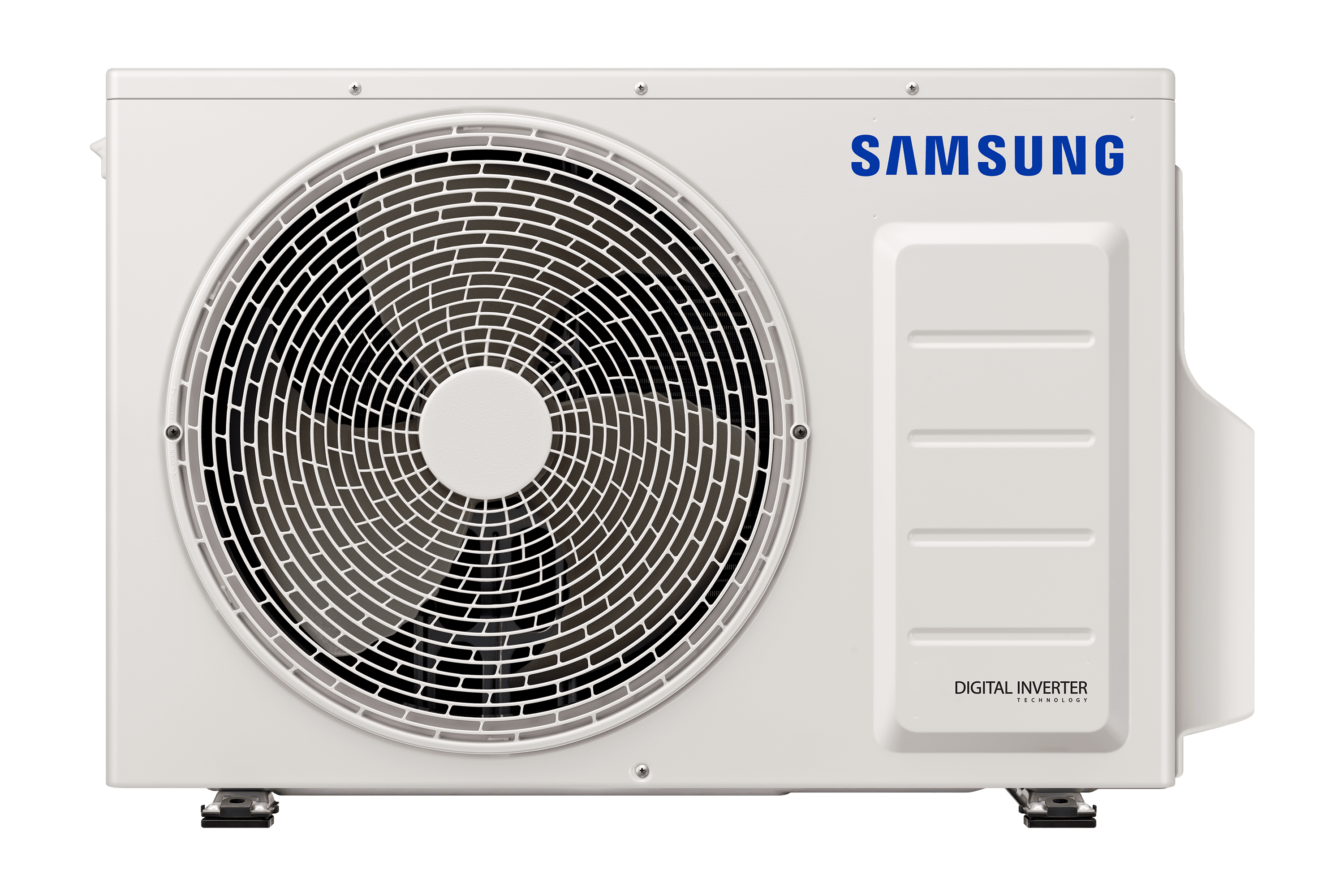

| Technikdaten AUßENGERÄT |
| Kältemittel |
|
R32 |
R32 |
| Kältemittelmenge (werkseitig vorgefüllt) |
kg | tCO2e |
0,96 | 0,65 |
0,96 | 0,65 |
| Kältemittelfüllung f. max. Leitungslänge bis |
m |
5 |
5 |
| Kältemittelnachfüllung für Mehrmeter |
g/m |
15 |
15 |
| Anzahl Ventilatoren |
Stück |
1 |
1 |
| Luftmenge max. |
m³/h |
2700 |
2700 |
| Schalldruckpegel max. |
dB(A) |
45 |
46 |
| Schallleistungspegel max. |
dB(A) |
59 |
62 |
| Abmessungen (HxBxT) |
mm |
548 x 790 x 285 |
548 x 790 x 285 |
| Gewicht |
kg |
32,5 |
32,5 |
| Kältemittelleitungen |
| Flüssigkeitsleitung |
Ø Zoll |
1/4'' |
1/4'' |
| Sauggasleitung |
Ø Zoll |
3/8'' |
3/8'' |
| Wärmeisolierug (beide Leitungen) |
|
ja |
ja |
| Leitungslänge Außen- | Innengerät max. |
m |
15 |
15 |
| Höhendifferenz Außengerät höher | tiefer, max. |
m |
8 |
8 |
| Kältemitteleinspritzung im Außengerät |
|
ja |
ja |
Wichtiger Hinweis:
Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
