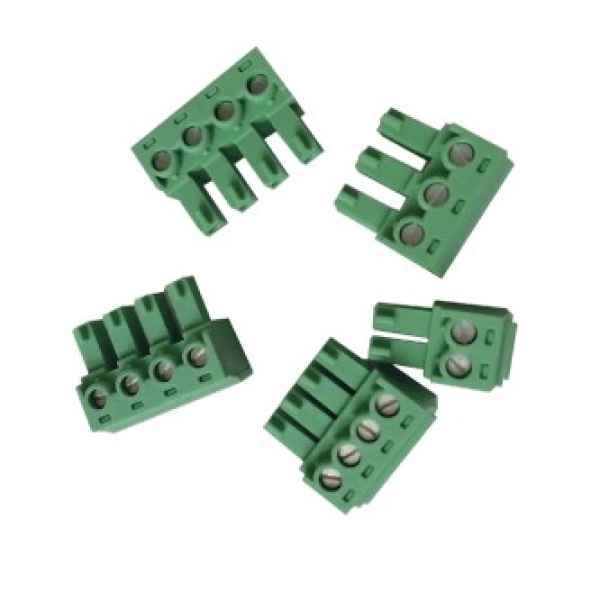

Alco Anschlussklemmen-Satz K03-X32 f.EC3-X32 807644

AllgemeinAnwendung zur Versorgungfür EC3-X32Bemerkungfür EC3-X32TypK03-X32Legende:Kabelfarbe: A = Weiß B = Schwarz C = Blau D = BraunE Anschluss-Kabel EXV-Mxx zur Verbindung mit EX4...EX8G Schaltschrank, AnlagenreglerH Alarmrelais, Wechsler. Inaktiv bei Alarm oder fehlender Stromversorgung. Achtung, das Alarmrelais dient zum Schutz des Systems bei Stromausfall, wenn Kommunikations-Schnittstelle oder ECD-002 nicht verwendet werden!I Digitaleingang (0V = Aus; 24V = Ein)J Trafo Klasse II, 24VAC Sekundär/ 25VAK Anlagenregler (kann analoges Ausgangssignal von EC3 benutzen) Achtung: der interne Widerstand eines Drittcontrollers muss folgende Werte einhalten:- Versorgungsspannung 12VDC: R ≤ 200Ω- Versorgungsspannung 24VDC: R ≤ 800Ω
