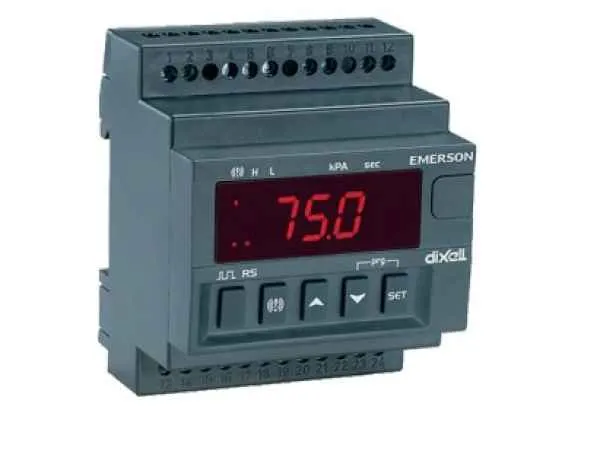

Dixell Überhitzungsregler (Auf/Zu) XEV 12D f.el.Expansionsventile

Hersteller: Dixell

Beschreibung

Dixell Überhitzungsregler (Auf/Zu) XEV 12D für pulsmodulierende Expansionsventile Regler für Pulsierendes Ventil mit Anzeige.
Das XEV12D – Modul steuert pulsmodulierende Expansionsventile (AUF/ZU) zur Regelung der Überhitzung SH (superheat) des Kühlmittels, gemessen am Verdampferaustritt, Zur Optimierung und Leistungssteigerung der Kühlanlage. Der Regelalgorithmus beruht auf langjähriger Erfahrung. Die ParameterVoreinstellungen wurden experimentell in verschiedenen, reellen Applikationen von Dixell ermittelt. Somit sind nur geringe Parameteranpassungen für die kundenspezifischen Anwendungen erforderlich.
Die XEV12D – Module sind mit zwei Fühlereingängen, für die Drucksonde PP12 mit 4÷20 mA und konfiugrierbar für den Temperatur-Fühler Pt1000/NTC, versehen.
In größeren Kühlapplikationen mit mehreren Expansionsventilen reicht es, wenn ein XEV12D den Saugdruck misst, da dieser für alle Expansionsventile gleich ist. Damit alle anderen XEV12D den Druckwert mitgeteilt bekommen, werden diese über 2-Leiter LAN miteinander verdrahtet. Es gibt zwei konfigurierbare Eingänge, einer wird zwingend für die Kühlanforderung benötigt. Der zweite digitale Eingang ist nicht zwingend erforderlich. Er kann beispielsweise zur Signalisierung "Abtauung ist gerade aktiv" verwendet werden. Das Display zeigt den Betriebszustand an und kann zur Visualisierung von SH, Prozentanzeige oder Messwerte, verwendet werden. Zur Programmierung ist kein weiteres Gerät nötig. Die RS485-Schnittstelle für XWEB Aufzeichnungssysteme ist standardmäßig integriert.

Eigenschaften

• Anschlüsse: Schraubklemmen ≤ 2,5 mm²
• Digitaleingänge: 1 x potential-frei, 1 x Spannungseingang
• Datenspeicher: nicht flüchtiger Speicher (EEPROM)

Dixell Überhitzungsregler (Auf/Zu) XEV 12D für pulsmodulierende ExpansionsventileRegler für Pulsierendes Ventil mit Anzeige.Das XEV12D – Modul steuert pulsmodulierende Expansionsventile (AUF/ZU) zur Regelung der Überhitzung SH (superheat) des Kühlmittels, gemessen am Verdampferaustritt, Zur Optimierung und Leistungssteigerung der Kühlanlage. Der Regelalgorithmus beruht auf langjähriger Erfahrung. Die Parameter-Voreinstellungen wurden experimentell in verschiedenen, reellen Applikationen von Dixell ermittelt. Somit sind nur geringe Parameteranpassungen für die kundenspezifischen Anwendungen erforderlich.Die XEV12D – Module sind mit zwei Fühlereingängen, für die Drucksonde PP12 mit 4÷20 mA und konfigurierbar für den Temperatur-Fühler Pt1000/NTC, versehen. In größeren Kühlapplikationen mit mehreren Expansionsventilen reicht es, wenn ein XEV12D den Saugdruck misst, da dieser für alle Expansionsventile gleich ist. Damit alle anderen XEV12D den Druckwert mitgeteilt bekommen, werden diese über 2-Leiter LAN miteinander verdrahtet. Es gibt zwei konfigurierbare Eingänge, einer wird zwingend für die Kühlanforderung benötigt. Der zweite digitale Eingang ist nicht zwingend erforderlich. Er kann beispielsweise zur Signalisierung "Abtauung ist gerade aktiv" verwendet werden. Das Display zeigt den Betriebszustand an und kann zur Visualisierung von SH, Prozentanzeige oder Messwerte, verwendet werden. Zur Programmierung ist kein weiteres Gerät nötig. Die RS485-Schnittstelle für XWEB Aufzeichnungssysteme ist standardmäßig integriert.
