EBM Ventilatormotor M4Q045-EF01-75 34W (lange Welle)

EBM Ventilatormotor M4Q045-EF01-75 34W (lange Welle)

Ventilatoren / Ventilatoren axial
EBM Ventilatormotor M4Q045- DA01-A3 18W

Hersteller: ebmpapst

Beschreibung

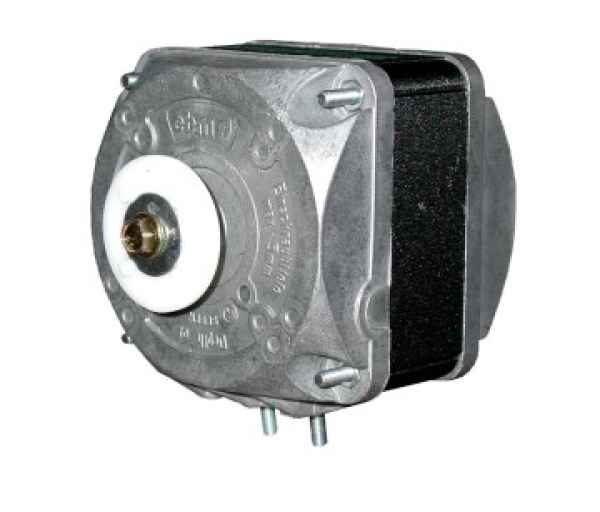

Der Q-Motor ist ein Spaltpolmotor mit quadratischen Außenabmessungen. Diese quadratische Form mit dem Maß 83 x 83 mm ist ein allgemeiner Standard.
Schutzart
Die ebm Q-Motoren sind geschlossen und entsprechen der Schutzklasse IP42.
Befestigung
Die beidseitigen Druckgusslagerschilde (A- und B-Seite) beinhalten mehrere Befestigungsmöglichkeiten. Die überstehenden Gewindeenden auf der ASeite werden zur Befestigung von Schutzgitter und Wandringen verwendet. Der Q-Motor kann auch mit den Befestigungsfüßen, die in den Lagerschilden angebracht sind, angeschraubt werden. ebm bietet Ausführungen mit 26 mm (Achshöhe 51 mm) oder 18 mm (Achshöhe 48 mm) Fußabstandsmaß. Die Multifunktionsausführung hat beide Fußbefestigungsmaße in einem Motor vereint.
Leistungsangaben
Die Leistungsangaben beziehen sich auf die geschlossene Ausführung IP42 unter Ausnutzung der Isolationsklasse „B“ und der Nennspannung 230 V, 50 Hz. Bei 60 Hz muss der Schaufelwinkel der Axialräder um jeweils 6° reduziert werden. Bei niedrigen Umgebungstemperaturen, sehr guter Kühlung sowie bei Kurzzeitbetrieb (S2) können die Q-Motoren auch stärker ausgelegt werden.
"B"
ebm stellt Axialflügelräder vom Durchmesser 154 bis 300 mm in den Schaufelwinkelstellungen 22°, 28° und 34° jeweils in beiden Förderrichtungen zur Verfügung.
"Lüfterradbefestigung"
Die Axialräder mit 5 Schaufeln sind gestanzt, geprägt und bestehen aus Aluminium. Die Befestigung der Räder auf der Motorwelle erfolgt durch einen Kunststoffadapter mit Mitnahmezapfen. Mit einer Schraube M4, ab der Baugröße DA M5, wird das Axialrad mit dem Adapter mittels Innengewinde auf der Welle befestigt.
Drehrichtung
Die Drehrichtung ist linksdrehend auf Wellenende gesehen. Dadurch kann sich die Radbefestigung nicht lösen.
Förderrichtung
Die Förderrichtung „V“ oder „A“ wird durch den Aufbau der entsprechenden Lüfterräder realisiert.
Blockierschutz
Impedanzschutz oder Temperaturwächter
Umgebungstemperatur
-30 °C bis +40 °C
Anschluss
Je nach Anwendungsfall können die Q-Motoren in verschiedenen Leitungsausführungen gefertigt werden. Die Standardausführung ist 3 x 0,5 mm² . Die Leitungslängen betragen ca 600 mm.
Gleitlagerung
Selbsteinstellende Kalottenlager aus Sintermaterial mit selbstschmieren-der Wirkung und großem Öldepot. Das Wellenende hat einen ø von 6,35 mm, bei der Baugröße DA und EA 8 mm und bei EF 9,52 mm. Die mittlere Lebensdauer, bei Raumtemperatur ermittelt, liegt bei ca. 30.000 Betriebsstunden bei Einbau horizontaler Welle.
Einbaulage
Bei Gleitlagerausführung wird die horizontale Lage bevorzugt.
Zubehör
Zur Komplettierung der Motoren stehen Schutzgitter sowie Wandringe zur Verfügung. Ebenso gibt es für den Motor passende Befestigungsbügel (für Abstandsmaß 18 und 26 mm). Für die Einhaltung der Maschinenrichtlinie 89/392/EWG ist der Endgerätehersteller verantwortlich.
