Fieldpiece Zangenmessgerät 600AC/DC
Elektrische Mess- und Prüfgeräte / Zangenanleger
Fieldpiece Zangenmessgerät 600A SC480
Hersteller: Fieldpiece
Beschreibung
Das drahtlose Zangenmessgerät SC480INT - ein Messgerät für jedes System. Drahtlose Kommunikation direkt mit Job Link®-System für elektrische Dokumentation Tiefpassfilter für VFD-Systeme Molex-Messleitungen für leistungsschwache Schaltungen 3-Phasen-Test mit zwei Messleitungen Sicherheitsbewertung CAT IV – 600 V/CAT III – 1000 V Prüfung von HLKKElektrogeräten anhand von Phasenverschiebung, Echt-Effektivwert und Einschaltstoßstrom-Funktion. Plus direkte Verbindung mit der Job Link® SystemApp zur Dokumentierung elektrischer Messungen.
Elektrische Prüfung für HLKK: Echt-Effektivwert-Messwerte durch die Klemme oder Messleitungen. Einschaltstrom-Modus zur Erfassung der Stromaufnahme beim Starten.
Prüfung der Phasenverschiebung mit nur zwei Messleitungen: Mit einer Messleitung mit Krokodilklemme (mitgeliefert) an L1 kann die Phasenverschiebung einhändig bestimmt werden.
Spannungsgenauigkeit von Frequenzumrichtern: Tiefpassfilter zur Entfernung von Rauschen und um den echten Spannungswert zu erhalten.
Elektrische Kapazität: Prüfung fragwürdiger Motorstart- und Laufkondensatoren. Stellen Sie fest, ob ein Kondensator ausgetauscht werden muss.
Molex-Messleitungen: Tauschen Sie Ihre normalen Messleitungsspitzen gegen die extra-dünnen Molex-Spitzen aus, um Messwerte an schwer erreichbaren Schaltkreisen abzunehmen.
Magnetischer Aufhänger: Aufhängeriemen, mit dem das Messgerät in seiner Position fixiert werden kann.
Verwenden Sie UL-gelistete Messleitungen, die der UL61010-031 entsprechen und für CATIV 600V, CATIII 1000V oder höher ausgelegt sind. Die mitgelieferten Messleitungen sind vergoldet und haben abnehmbare Sicherheitskappen.
Eigenschaften
- Funktioniert mit der Job Link-App
- °C und °F
- HOLD/MAX/MIN
- Hochspannungs-LED- und Summer-Warnmeldung
- Berührungslose Spannungsmessung
- Diodenprüfung
- Einfache Temperatur-Kalibrierung
- Mikroampere Gleichstrom
- Frequenz (Hz) durch Klemme
- Niedriger Widerstandsbereich für Motorwindungen
- CAT III 1000 V bzw CAT IV 600 V
- Auflösung von 0,01 A Wechselstrom
- Anzeige mit Hintergrundbeleuchtung
- Abschaltautomatik
- Anzeige: 10000-stellige Doppelanzeige
- Hintergrundbeleuchtung: 5 Minuten Dauer mit Auto-Off, blaue Farbe
- Bereichsüberschreitung: "OL" oder "-OL" wird angezeigt
- Messrate: 3,3 Mal pro Sekunde, nominal
- Nullstellung: automatisch
- Betriebsumgebung: 32°F bis 122°F (0°C bis 50°C) bei <70%RH
- Genauigkeit: Angegebene Genauigkeit bei 73°F±9°F (23°C±5°C), <75%RH
- Temperaturkoeffizient: 0,1 x (angegebene Genauigkeit) pro °C
- [0°C bis 19°C (32°F bis 66°F), 28°C bis 50° C (82°F bis 122°F)]
- Batterielebensdauer: 100 Stunden typisch alkalisch (kein Funk, keine Hintergrundbeleuchtung)
- Anzeige für schwache Batterie: Batteriesymbol blinkt und "batt" wird angezeigt, wenn die Batteriespannung unter den Betriebswert fällt
- Höhenlage: Bis zu 2000m (6562 ft)
- Überlastungsschutz: 1000VDC oder 750VAC rms, sofern nicht anders angegeben

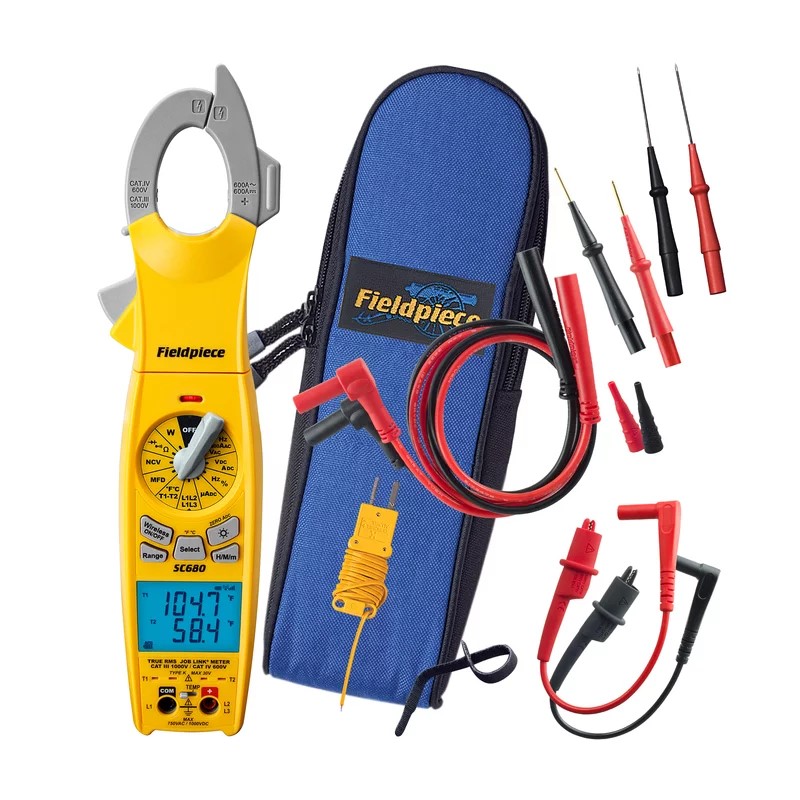

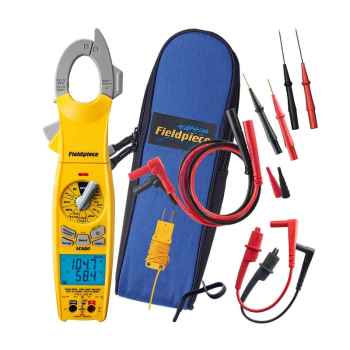

Das drahtlose Zangenmessgerät SC680INT, das Leistungsmessgerät für HLKK mit Direktintegration in die Job Link® System-App. Egal, ob Sie an kleinen Schaltkreisen in Mini-Splits oder an großen kommerziellen Anlagen arbeiten, das neue SC680 ist vollgepackt mit allem, was Sie für die Installation, Wartung und Fehlersuche in jedem HLKK-System benötigen.Das SC680 ist ein für HLKK-Fachkräfte entwickeltes erstklassiges Zangenmessgerät mit Funkfunktion. Messwerte elektrischer Messgrößen können direkt an die mobile App des Job Link®-Systems gesendet werden. Das Messgerät lässt sich hinter einer geschlossenen Gebläseklappe platzieren und die Strommesswerte können auf einem mobilen Gerät abgelesen werden. Durch die direkte Messung des Stromverbrauchs (W) eines Systems, kann dessen Wirkungsgrad ermittelt werden. Mithilfe dieses Werts können Kunden über Energiesparmaßnahmen informiert und Maßnahmen ergriffen werden, um die Energiekosten der Kunden zu senken.Das SC680 ist das einzige Messgerät, das zur Fehlerbehebung an Mini-Split-Systemen benötigt wird. Duale Typ-K-Temperaturanschlüsse zum Messen der Lufttemperatur am Eingang/Ausgang und direkte Frequenzmessung (Hz) mit dem Zangenkopf. Mit den beiliegenden RCT2-Sondenspitzen für Spannungs- und Widerstandsmessungen sind auch Steckverbinder in engen Mini-Split-Systemen erreichbar. Das Zangenamperemeter SC680 lässt sich mit dem leistungsstarken Magneten an eine beliebige metallische Oberfläche hängen. Wenn die Arbeit erledigt ist, können die Messleitungen ordentlich und bequem im hinteren Gehäuseteil aufbewahrt werden. Auf der großen dualen Anzeige werden gleichzeitig die Messwerte für Spannung und Stromstärke abgelesen. Stromstärke-Messwerte lassen sich bequem ablesen, ganz gleich, wie die Zange mit dem schwenkbaren AAC-Zangenkopf um den Draht geklemmt wird.Die Phasenfolge eines 3-phasigen Anschlusskabels kann mit nur zwei Messleitungen überprüft werden. Erfassung von L1-L2 und L1-L3, um mittels Prüfung der Phasenfolge zu überprüfen, ob diese Motorkabel korrekt installiert wurden. Mit der Echt-Effektivwert-Messtechnologie lassen sich genauere VAC- und AAC-Messwerte bei Frequenzumrichtern ermitteln. Mit dem Einschaltstoßstrom-Modus kann die Stromaufnahme beim Starten eines Kompressors gemessen werden.Mit der leistungsstarken LED des Klemmbackenlichts kann der Prüfbereich ausgeleuchtet werden. Einfaches Ablesen der Messergebnisse dank der leuchtstarken blauen Hintergrundbeleuchtung der Anzeige. Die Drehwahlscheibe mit Hintergrundbeleuchtung gewährleistet eine sichere Umschaltung der Funktionen. Mit der Halterung für die einzelne Messleitung kann die Prüfung mit nur einer Hand durchgeführt werden, was zur Erhöhung der Sicherheit beiträgt. Die Messleitungen sind mit abnehmbaren, vergoldeten Spitzen ausgestattet, um Fieldpiece-Zubehörköpfe zuverlässig anschließen zu können.Direkte Funkverbindung mit Job Link®-System für elektrische DokumentationTiefpassfilter für Frequenzumrichter-Systeme (VFD)Wechsel-/Gleichstrom-KlemmeMolex-Messspitzen für Schwachstromschaltungen3-Phasen-Test mit zwei MessleitungenSicherheitsbewertung CAT IV – 600 V/CAT III – 1000 VVerwenden Sie UL-gelistete Messleitungen, die der UL61010-031 entsprechen und für CATIV 600V, CATIII 1000V oder höher ausgelegt sind. Die mitgelieferten Messleitungen sind vergoldet und haben abnehmbare Sicherheitskappen.
