JCI Gaswarnkontrolleinheit MPU4C: 4 Kanäle, 230VAC/24VDC, IP66
Überwachungssysteme / Warnanlagen
JCI Gaswarnkontrolleinheit MPU2C: 2 Kanäle, 230VAC/24VDC, IP66
Hersteller: Johnson Controls
Beschreibung

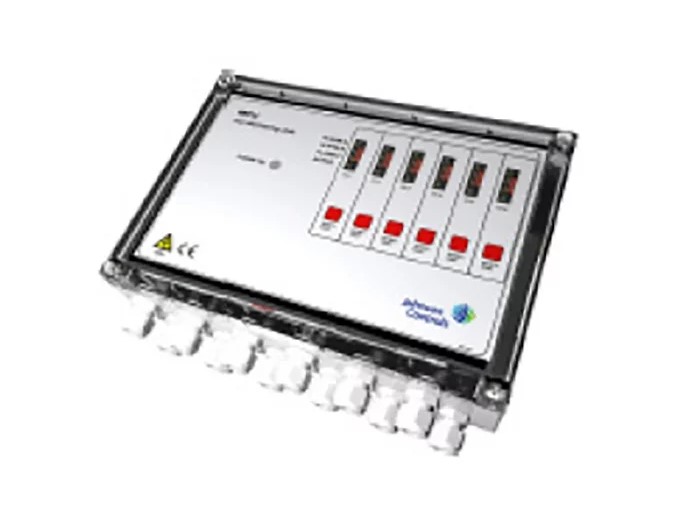

MPU2C ZweikanaleinheitBeim MPU handelt es sich um eine mikroprozessorgesteuerte Mehrkanal-Gaswarnanlage. Jeder Kanal (max. sechs Kanäle) lässt sich individuell konfigurieren, um verschiedene Gase mit bis zu drei Alarmkonzentrationen (jede mit eigener LED-Statusanzeige) zu überwachen.
Weitere Merkmale:
- Einstellbare Alarmzeitverzögerungen.
- Manuelle/automatische Alarmrücksetzung für jeden Kanal
- Eingebaute Wartungsfunktion und Selbstdiagnoseprogramm
- Vier Alarmrelais mit 230 V (Nennspannung) einpoligen Schaltern (SPDT)
- Fehlersicherer Relaisbetrieb bei Stromausfall
- Akustischer Alarm
- Sicherheitsbatterie als Zubehör erhältlich
- Niederspannungsausgang für zusätzliche Alarmanzeige.
BETRIEBNach Detektoranschluss und Stromversorgung blinkt die grüne LED als der Aufwärmvorgang läuft. Nach ca. vier Minuten leuchtet die grüne LED permanent auf, um Betriebsbereitschaft des Sensors anzuzeigen.
Jeder Kanal verfügt über eine gelbe und zwei rote Warn-LEDs. Die gelbe LED zeigt ein niedriges Gasleck (über Alarmgrenzwert C), die beiden roten LEDs zeigen Gaskonzentrationen oberhalb der Grenzwerte B und A.
Bei der Erfassung von Gaskonzentrationen, die höher sind als die jeweiligen Grenzwerte, blinken die entsprechenden LEDs bis Ausgang der Zeitverzögerung, wonach das LED permanent leuchtet und das entsprechende Relais schaltet. Nach Behebung der Gaskonzentrationen schalten LEDs und Relais wieder in Normalzustand, es sei denn, die Funktion „manuelles Rücksetzen“ wurde gewählt.
Ein akustischer Alarm wird ausgelöst, wenn dieser für den jeweiligen Alarmgrenzwert definiert wurde. Der Alarm lässt sich nicht stummschalten. Techniker können den Alarm abstellen, indem sie das „Serviceprogramm“ aufrufen.MPU4C VierkanaleinheitBeim MPU handelt es sich um eine mikroprozessorgesteuerte Mehrkanal-Gaswarnanlage. Jeder Kanal (max. sechs Kanäle) lässt sich individuell konfigurieren, um verschiedene Gase mit bis zu drei Alarmkonzentrationen (jede mit eigener LED-Statusanzeige) zu überwachen.Weitere Merkmale:Einstellbare Alarmzeitverzögerungen.Manuelle/automatische Alarmrücksetzung für jeden KanalEingebaute Wartungsfunktion und SelbstdiagnoseprogrammVier Alarmrelais mit 230 V (Nennspannung) einpoligen Schaltern (SPDT)Fehlersicherer Relaisbetrieb bei StromausfallAkustischer AlarmSicherheitsbatterie als Zubehör erhältlichNiederspannungsausgang für zusätzliche Alarmanzeige.BETRIEBNach Detektoranschluss und Stromversorgung blinkt die grüne LED als der Aufwärmvorgang läuft. Nach ca. vier Minuten leuchtet diegrüne LED permanent auf, um Betriebsbereitschaft des Sensors anzuzeigen.Jeder Kanal verfügt über eine gelbe und zwei rote Warn-LEDs. Die gelbe LED zeigt ein niedriges Gasleck (über Alarmgrenzwert C), die beiden roten LEDs zeigen Gaskonzentrationen oberhalb der Grenzwerte B und A.Bei der Erfassung von Gaskonzentrationen, die höher sind als die jeweiligen Grenzwerte, blinken die entsprechenden LEDs bis Ausgang der Zeitverzögerung, wonach das LED permanent leuchtet und das entsprechende Relais schaltet. Nach Behebung der Gaskonzentrationen schalten LEDs und Relais wieder in Normalzustand, es sei denn, die Funktion „manuelles Rücksetzen“ wurde gewählt.Ein akustischer Alarm wird ausgelöst, wenn dieser für den jeweiligen Alarmgrenzwert definiert wurde. Der Alarm lässt sich nicht stummschalten. Techniker können den Alarm abstellen, indem sie das „Serviceprogramm“ aufrufen.
