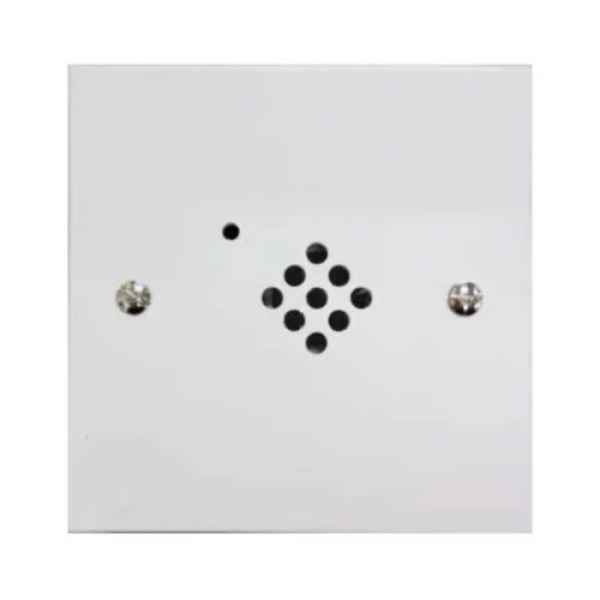

JCI Gaswarnsensor f. Hotel & Büro RMV-HFC: 12-24VAC, IP21
Überwachungssysteme / Warnanlagen
JCI Gaswarnkontrolleinheit MPU6C: 6 Kanäle, 230VAC/24VDC, IP66
Hersteller: Johnson Controls
Beschreibung
MPU6C SechskanaleinheitBeim MPU handelt es sich um eine mikroprozessorgesteuerte Mehrkanal-Gaswarnanlage. Jeder Kanal (max. sechs Kanäle) lässt sich individuell konfigurieren, um verschiedene Gase mit bis zu drei Alarmkonzentrationen (jede mit eigener LED-Statusanzeige) zu überwachen.
Weitere Merkmale:
- Einstellbare Alarmzeitverzögerungen.
- Manuelle/automatische Alarmrücksetzung für jeden Kanal
- Eingebaute Wartungsfunktion und Selbstdiagnoseprogramm
- Vier Alarmrelais mit 230 V (Nennspannung) einpoligen Schaltern (SPDT)
- Fehlersicherer Relaisbetrieb bei Stromausfall
- Akustischer Alarm
- Sicherheitsbatterie als Zubehör erhältlich
- Niederspannungsausgang für zusätzliche Alarmanzeige.
BETRIEBNach Detektoranschluss und Stromversorgung blinkt die grüne LED als der Aufwärmvorgang läuft. Nach ca. vier Minuten leuchtet die grüne LED permanent auf, um Betriebsbereitschaft des Sensors anzuzeigen.
Jeder Kanal verfügt über eine gelbe und zwei rote Warn-LEDs. Die gelbe LED zeigt ein niedriges Gasleck (über Alarmgrenzwert C), die beiden roten LEDs zeigen Gaskonzentrationen oberhalb der Grenzwerte B und A.
Bei der Erfassung von Gaskonzentrationen, die höher sind als die jeweiligen Grenzwerte, blinken die entsprechenden LEDs bis Ausgang der Zeitverzögerung, wonach das LED permanent leuchtet und das entsprechende Relais schaltet. Nach Behebung der Gaskonzentrationen schalten LEDs und Relais wieder in Normalzustand, es sei denn, die Funktion „manuelles Rücksetzen“ wurde gewählt.
Ein akustischer Alarm wird ausgelöst, wenn dieser für den jeweiligen Alarmgrenzwert definiert wurde. Der Alarm lässt sich nicht stummschalten.
Techniker können den Alarm abstellen, indem sie das „Serviceprogramm“ aufrufen.Kann für alle HFC und HFCKW Gasen eingesetzt werdenFailsafe FunktionZwei werkseitig eingestellten AlarmschwellenAdaptive AlarmzeitverzögerungLED (4) Anzeige für den Betriebsstatus, Funktionsprüfung und AlarmIntegrierter Summer (3), kann desaktiviert werdenAlarm-Relais (SPDT)-Ausgang, mit Relais im Normalbetrieb gebündeltFUNKTIONWenn die Stromversorgung eingeschaltet ist, beginnt die LED (4) Flash abwechselnd grün / rot und das Relais aktiviert wird.Nach fünf Minuten die LED (4) Änderungen an stabile Grünes Licht, die den normalen Betrieb anzeigt.NIEDERSPANNUNGSRICHTLINIEDieses Produkt entspricht der Niederspannungsrichtlinie 2006/95/EWG und der EMV-Richtlinie 2004/95/EWG.Es erfüllt die Anforderungen gemäß:EN 61 000-6-2:2001EN 61 000-6-3:2001EN 61 000-3-2:2001EN 61 000-3-3:1995EN 61 010-1:2001
