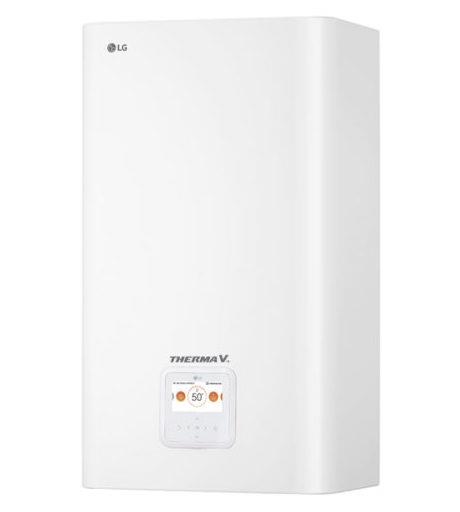

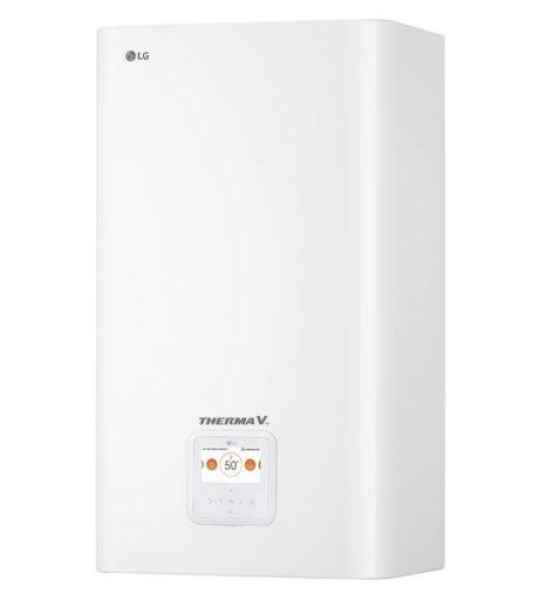

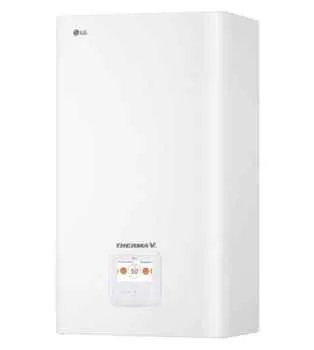

LG Electronics Hydrobox Modell HN091MR Hydrobox mit kW Leistung
Therma V Hydraulikmodul HN091MR.NK5
Geprüft nach: EN14511
Hydraulikmodul
Inneneinheit zur Wärmepumpe, konzipiert
für den monovalenten und den bivalenten
Betrieb im Heizsystem. Die Inneneinheit
beinhaltet die Steuerung, die
Umwälzpumpe (Hocheffizienzpumpe), den
Strömungsfilter, das Ausdehnungsgefäß,
Elektroheizstäbe (Backup-Heater) sowie
den Wärmetauscher. Das Gehäuse, aus
stabilem Stahlblech, ist selbst-tragend
und durch die elektrostatisch
aufgebrachte Polyesterlackierung,
optimal gegen Korrosion geschützt. Der
Motor der Umwälzpumpe ist über
Thermokontakte gegen Überhitzung
geschützt. Das Bedienelement wird von
einer Schutzklappe aus Metall abgedeckt.
Der Wärmetauscher ist als
Plattenwärmetauscher ausgelegt. Zum
Schutz der Anlage sind folgende Bauteile
eingesetzt: Sicherheitsventil (öffnet
bei Überschreitung von 3 bar
Wasserdruck), Ausdehnungsgefäß (8 l),
Wassertemperatur-Begrenzungsfühler (löst
bei 90°C aus) sowie ein Strömungswächter
(Mindestdurchlauf 15 l/min). Die
kälteseitigen Anschlüsse sind als
Bördelverschraubungen ausgeführt. Der
Kältekreis ist getrocknet, evakuiert und
mit Schutzgas gefüllt. Die
Wasseranschlüsse sind als zöllige
Gewindeverschraubungen ausgeführt. Die
Anschlüsse befinden sich an der
Unterseite des Gerätes. Die Spannungs-
versorgung erfolgt über 400V/3Ph~ Netz.
An der Frontseite des Hydraulikmoduls
ist bereits eine Kabelfernbedienung
verbaut.
Technische Daten
Einsatzgrenzen Wasseraustritt
Kühlen: °C 5/27
Heizen: °C 15/65
DHW-Wasser: °C 15/80
Wasserdurchflussmenge: l/min 25,9
Pumpe
Regelbereich: (min/max) % 10 / 100
Leistungsaufnahme: W 60
Förderhöhe: (max.) m 7,3
Schallleistungspegel: dB(A) 44
Abmessungen: (HxBxT) mm 850x490x315
Gewicht: kg 37,6
Rohrleitungsanschlüsse
Wasser: (Ein/Aus) Zoll 1
Hersteller LG Electronics
Modell HN091MR.NK5
° Alle Angaben sind Werksangaben.
Kurzfristige Änderungen vorbehalten.
*In dieser Kombination ist eine
Kühlfunktion nicht möglich.
**Mit Verwendung der integrierten
Elektroheizstäbe
***E-Heizstäbe müssen separat mit
Spannung versorgt und abgesichert
werden.
Die Dimensionierung der Elektroleitung
muss den jeweiligen örtlichen Behörden
und internationalen gesetzlichen
Vorschriften entsprechen.
Hinweis:
Da wir unsere Produkte ständig
weiterentwickeln, können einige
technische Daten ohne Ankündigung
geändert werden.
Schalldruckpegel gemessen nach DIN EN
ISO 3745 im Abstand von 1m zum Gerät.
Artikelnummer HN091MR.NK5
EAN-Nummer 8806091238108
Matchcode HN091MR
Mindestverpackungsmenge 1
