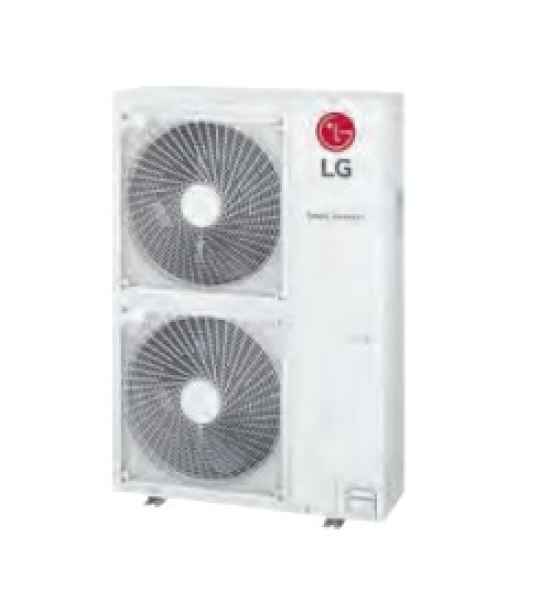

LG Electronics Multi Split Außeneinheit
FM41AH U34 mit 12,31 kW Nennkälteleistung
Technische Daten
| Modell |
FM41AH U34 |
FM49AH U34 |
FM57AH U34 |
| Anzahl Innengeräte |
Min - Max |
|
|
2 - 7 |
2 - 8 |
2 - 9 |
| Anzahl Verteilerboxen |
Max |
|
|
2 |
3 |
3 |
| Anschlussindex |
Min - Max |
|
|
16 - 54 |
19 - 63 |
23 - 73 |
| Nennkühlleistung (Min - Max)1 |
|
|
kW |
12,31 (2,81 - 15,39) |
14,07 (3,34 - 17,00) |
15,53 (4,04 - 18,52) |
| Nennheizleistung (Min - Max)1 |
|
|
kW |
13,48 (3,09 - 16,18) |
15,97 (3,70 - 17,29) |
17,41 (4,49 - 18,76) |
| Heizleistung |
-7°C AT |
|
kW |
11,6 |
13,7 |
15,0 |
| Heizleistung |
-15°C AT |
|
kW |
10,6 |
12,5 |
13,6 |
| SEER / Effizienzklasse |
Kühlen |
|
A+++ bis D |
7,40 / A++ |
7,20 / A++ |
6,90 / A++ |
| SCOP / Effizienzklasse |
Heizen |
|
A+++ bis D |
4,20 / A+ |
4,20 / A+ |
4,20 / A+ |
| ETAs,c |
Kühlen |
|
% |
225 |
237 |
229 |
| ETAs,h |
Heizen |
|
% |
161 |
177 |
157 |
| Jahresenergieverbrauch (ErP) |
Kühlen / Heizen |
|
kWh/a |
981 / 2.867 |
1.167 / 3.167 |
1.348 / 3.167 |
| Nennleistungsaufnahme2 |
Kühlen |
|
°C |
2,4 |
3,1 |
3,9 |
| Heizen |
|
°C |
2,9 |
3,8 |
4,3 |
| Betriebsstrom |
Kühlen |
Max / Standard |
A |
3,6 |
4,7 |
5,8 |
| Heizen |
Max / Standard |
A |
4,3 |
5,7 |
6,5 |
| Einsatzgrenze Außentemperatur |
Kühlen |
|
°C |
-10 / 48 |
-10 / 48 |
-10 / 48 |
| Heizen |
|
°C |
-25 / 18 |
-25 / 18 |
-25 / 18 |
| Luftvolumenstrom |
|
|
m³/h |
2 x 3.300 |
2 x 3.300 |
2 x 3.300 |
| Schalldruckpegel3 |
Kühlen |
|
dB(A) |
51 |
53 |
53 |
| Schallleistungspegel4 |
Kühlen |
|
dB(A) |
69 |
71 |
73 |
| Abmessungen |
|
H x B x T |
mm |
1.380 x 950 x 330 |
1.380 x 950 x 330 |
1.380 x 950 x 330 |
| Gewicht |
|
|
kg |
87,0 |
87,0 |
87,0 |
| Montage |
FM41AH U34 |
FM49AH U34 |
FM57AH U34 |
| Rohrleitungsanschlüsse |
|
Flüssig |
mm(Zoll) |
9,52 (3/8) |
9,52 (3/8) |
9,52 (3/8) |
| |
Gas |
mm (Zoll) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
| Rohrleitungslänge |
Gesamte Rohrleitung |
Max |
m |
125 |
135 |
145 |
| Gesamte Hauptleitung bis zu Boxen |
Max |
m |
55 |
55 |
55 |
| Gesamte Rohrleitung nach Boxen |
Max |
m |
70 |
80 |
90 |
| Einzelrohrleitung nach Boxen |
Max |
m |
15 |
15 |
15 |
| Höhe AE - IE |
Max |
m |
30 |
30 |
30 |
| Höhe IE - IE |
Max |
m |
15 |
15 |
15 |
| Kältemittel R410A |
Werksfüllung / tCO2-Äquivalent |
kg / tCO2e |
4,2 / 8,778 |
4,2 / 8,778 |
4,2 / 8,778 |
| vorgefüllt bis |
Hauptleitung |
m |
5 |
5 |
5 |
| Leitung nach Boxen |
35 |
40 |
45 |
| Nachfüllmenge |
Hauptleitung |
g/m |
50 |
50 |
50 |
| Leitung nach Boxen |
20 |
20 |
20 |
| Spannungsversorgung |
|
|
V / Ph / Hz |
400 / 3 / 50 |
400 / 3 / 50 |
400 / 3 / 50 |
| Elektroleitung5 |
Zuleitung |
AE |
Anz. X mm² |
5 x 2,5 |
5 x 2,5 |
5 x 2,5 |
| Steuerleitung |
AE - Box |
Anz. X mm² |
4 x 1,5 |
4 x 1,5 |
4 x 1,5 |
| Box - IE |
4 x 1,5 |
4 x 1,5 |
4 x 1,5 |
| Absicherung5 |
träge |
Max |
A |
20 |
20 |
20 |
1 Die Leistungsangaben basieren auf folgenden Bedingungen: Kühlbetrieb: Innentemperatur 27°C TK / 19°C FK, Außentemperatur 35°C TK / 24°C FK; Heizbetrieb: Innentemperatur 20°C TK / 15°C FK, Außentemperatur 7°C TK / 6°C FK; Verbindungsrohrlänge: 5m, Höhenunterschied: 0m /
2 Leistungen geprüft nach EN14511 /
3 Schalldruckpegel gemessen im Abstand von 1m und in einer Höhe von 1,5m /
4 Schallleistungspegel gemessen nach DIN EN ISO 3741 /
5 Die Dimensionierung der Elektroleitung und der Absicherung muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen. / *Dieses Produkt enthält fluorierte Treibhausgase (R32) / **Spezifikation, Design und Features können ohne vorherige Ankündigung geändert werden
Wichtiger Hinweis:
Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
