LG H-Combination Unterdeckengerät UV24FH N20 + UUC1 U40 - 6,8 kW

Produkteigenschaften

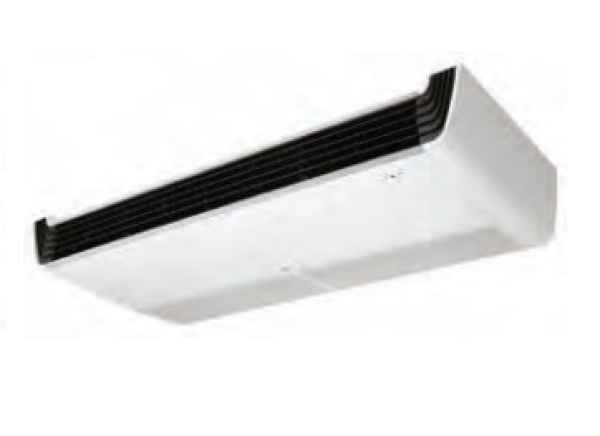

Das UNTERDECKENKLIMAGERÄT mit V-förmiger Ansicht und schwarzen Luftleitlamellen ist mit dem if-Design Award ausgezeichnet. Dank des modernen, eleganten Aussehens und der kraftvollen Leistung ist es für eine Vielzahl von kommerziellen Anwendungen prädestiniert.

Dual Sensing
Die Verdampfungstemperatur passt sich für eine optimale Luftfeuchte an. Diese wird genau wie die Raumtemperatur von der Kabelfernbedienung Standard III gemessen. Damit erreicht das Gerät im Sommer eine effektive Entfeuchtung bei konstanter Solltemperatur und verhindert im Winter ein Austrocknen.

Steuerung über zwei Thermostate
Neben dem Thermostat der Inneneinheit kann zusätzlich das der Kabelfernbedienung für die Temperaturregelung genutzt werden. Die für den Nutzer optimale Temperatur wird automatisch ausgewählt.

Langlebiger Betrieb
Der Wärmetauscher des Außengerätes wird durch die Black Fin™ Beschichtung vor korrosiven Umgebungsbedingungen wie Salz und Industrieabgasen zuverlässig geschützt. Die Beschichtung hat eine TÜV-zertifizierte Haltbarkeit von 27 Jahren.


Features

• Energieeffizienz A++
• Wurfweite bis 15 m
• Kühlen bis -20 °C Außentemperatur
• Heizen bis -25 °C Außentemperatur
• Förderhöhe Kondensatpumpe 700 mm*

Technische Daten

SET				UV18F H	UV24F H	UV30F H
Nennkühlleistung (min-max)1			kW	5,00 (2,00 - 6,00)	6,80 (2,70 - 8,30)	8,00 (3,20 - 9,50)
Nennheizleistung (min-max)1			kW	5,80 (2,30 - 7,00)	7,50 (3,00 - 9,40)	8,90 (3,60 - 10,60)
Heizleistung	-5°C AT		kW	5,8	7,9	9,0
Heizleistung	-15°C AT		kW	4,6	6,3	6,8
SEER / Effizienzklasse	Kühlen		A+++ bis D	7,60 / A++	7,90 / A++	7,20 / A++
SCOP / Effizienzklasse	Heizen		A+++ bis D	4,40 / A+	4,60 / A++	4,60 / A++
ETAs,c	Kühlen		%	230	301	389
ETAs,h	Heizen		%	173	181	181
Jahresenergieverbrauch (ErP)	Kühlen / Heizen		kWh/a	230 / 1.368	301 / 1.644	389 / 1.644
Nennleistungsaufnahme2	Kühlen		kW	1,30	1,80	2,40
	Heizen		kW	1,60	1,80	2,40
Betriebsstrom	Kühlen		A	7,30	8,00	10,40
	Heizen		A	8,00	8,10	10,60
INNENEINHEIT				UV18FH N10	UV24FH N20	UV30FH N20
Luftvolumenstrom	Kühlen	N / M / H	m³/h	660 / 720 / 780	1.140 / 1.260 / 1.380	1.140 / 1.260 / 1.380
Schalldruckpegel3	Kühlen	N / M / H	dB(A)	39 / 40 / 42	40 / 42 / 43	40 / 42 / 43
Schallleistungspegel4	Kühlen	Max	dB(A)	55	60	60
Entfeuchtungsrate			l/h	1,85	2,00	2,80
Förderhöhe Kondensatpumpe5			mm	700	700	700
Abmessungen	H x B x T		mm	235 x 1.200 x 690	235 x 1.600 x 690	235 x 1.600 x 690
Gewicht			kg	27,3	37,4	37,4
AUSSENEINHEIT				UUB1 U20	UUC1 U40	UUC1 U40
Einsatzgrenze Außentemperatur	Kühlen		°C	-15 / 48	-15 / 48	-15 / 48
	Heizen		°C	-20 / 18	-18 / 18	-18 / 18
Luftvolumenstrom			m³/h	3.000	3.480	3.480
Schalldruckpegel6	Kühlen	H	dB(A)	47	48	50
Schalleistungspegel4	Kühlen	Max	dB(A)	63	65	68
Abmessungen	H x B x T		mm	650 x 870 x 330	834 x 950 x 330	834 x 950 x 330
Gewicht			kg	44,5	57,7	57,7
MONTAGE				UV18F H	UV24F H	UV30F H
Rohrleitungsanschlüsse	Flüssig		mm (Zoll)	6,35 (1/4)	9,52 (3/8)	9,52 (3/8)
	Gas		mm (Zoll)	12,70 (1/2)	15,88 (5/8)	15,88 (5/8)
	Kondensat		mm	32	32	32
Rohrleitungslänge	Länge AE-IE	Max	m	30	50	50
	Länge AE-IE	Min	m	5	5	5
	Höhe AE-IE	Max	m	30	30	30
Kältemittel R32	Werksfüllung / tCO2-Äquivalent		kg / tCO2e	1,2 / 0,81	1,9 / 1,283	1,9 / 1,283
	vorgefüllt bis		m	7,5	7,5	7,5
	Nachfüllmenge		g/m	20	40	40
Spannungsversorgung	über das Außengerät		V / Ph / Hz	230 / 1 / 50	230 / 1 / 50	230 / 1 / 50
Elektroleitung7	Zuleitung	AE	Anz. X mm²	3 x 2,5	3 x 2,5	3 x 2,5
	Steuerleitung	AE-IE	Anz. X mm²	4 x 1,5	4 x 1,5	4 x 1,5
Absicherung7	träge	Max	A	20	25	25

¹ Die Leistungsangaben basieren auf folgenden Bedingungen: Kühlbetrieb: Innentemperatur 27°C TK / 19°C FK, Außentemperatur 35°C TK / 24°C FK; Heizbetrieb: Innentemperatur 20°C TK / 15°C FK, Außentemperatur 7°C TK / 6°C FK; Verbindungsrohrlänge: 7,5m, Höhenunterschied: 0m / ² Leistungen geprüft nach EN14511. / ³ Schalldruckpegel gemessen im Abstand von 1,5m mittig unterhalb des Gerätes. / ⁴ Schallleistungspegel gemessen nach DIN EN ISO 3741 / ⁵ Förderhöhe gemessen von Unterkante Gerät bis Oberkante Kondensatleitung. / ⁶ Schalldruckpegel gemessen im Abstand von 1m und in einer Höhe von 1,5m. / ⁷ Die Dimensionierung der Elektroleitung und der Absicherung muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen.
