LG Standard Combination Unterdeckengerät UV48F N20 + UUD3 U30 - 13,4 kW

Produkteigenschaften

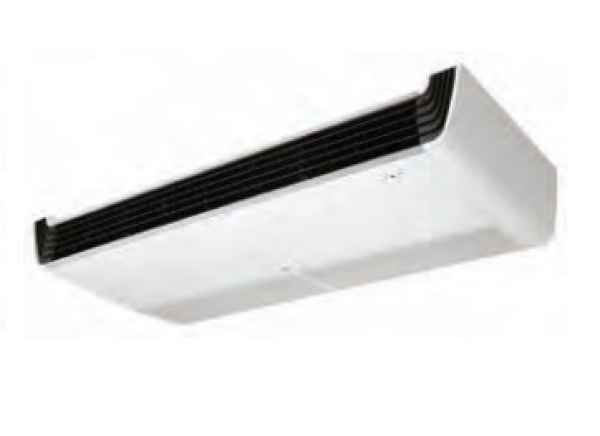

Das UNTERDECKENKLIMAGERÄT mit V-förmiger Ansicht und schwarzen Luftleitlamellen ist mit dem if-Design Award ausgezeichnet. Dank des modernen, eleganten Aussehens und der kraftvollen Leistung ist es für eine Vielzahl von kommerziellen Anwendungen prädestiniert.

Dual Sensing
Die Verdampfungstemperatur passt sich für eine optimale Luftfeuchte an. Diese wird genau wie die Raumtemperatur von der Kabelfernbedienung Standard III gemessen. Damit erreicht das Gerät im Sommer eine effektive Entfeuchtung bei konstanter Solltemperatur und verhindert im Winter ein Austrocknen.

Steuerung über zwei Thermostate
Neben dem Thermostat der Inneneinheit kann zusätzlich das der Kabelfernbedienung für die Temperaturregelung genutzt werden. Die für den Nutzer optimale Temperatur wird automatisch ausgewählt.

Langlebiger Betrieb
Der Wärmetauscher des Außengerätes wird durch die Black Fin™ Beschichtung vor korrosiven Umgebungsbedingungen wie Salz und Industrieabgasen zuverlässig geschützt. Die Beschichtung hat eine TÜV-zertifizierte Haltbarkeit von 27 Jahren.


Features

• Energieeffizienz A++
• Wurfweite bis 15 m
• Kühlen bis -20 °C Außentemperatur
• Heizen bis -25 °C Außentemperatur
• Förderhöhe Kondensatpumpe 700 mm*

Technische Daten

SET				UV36F S	UV42F S	UV48F S	UV60F S
Nennkühlleistung (min-max)1			kW	9,50 (3,80 - 12,54)	12,10 (4,80 - 14,16)	13,40 (5,40 - 15,68)	14,40 (5,80 - 15,55)
Nennheizleistung (min-max)1			kW	10,80 (4,30 - 13,39)	13,50 (5,40 - 15,80)	15,50 (6,20 - 17,52)	16,80 (6,70 - 18,14)
Heizleistung	-5°C AT		kW	10,8	13,5	15,5	17,5
Heizleistung	-15°C AT		kW	8,6	10,8	11,6	13,1
SEER / Effizienzklasse	Kühlen		A+++ bis D	6,30 / A++	6,30 / A++	5,90 / A+	5,70 / A+
SCOP / Effizienzklasse	Heizen		A+++ bis D	4,10 / A+	4,10 / A+	4,10 / A+	4,10 / A+
ETAs,c	Kühlen		%	528	249	233	225
ETAs,h	Heizen		%	161	161	161	161
Jahresenergieverbrauch (ErP)	Kühlen / Heizen		kWh/a	528 / 3.244	1.152 / 3.244	1.363 / 3.244	1.516 / 3.244
Nennleistungsaufnahme2	Kühlen		kW	2,7	3,9	4,5	5,3
	Heizen		kW	2,6	3,8	4,8	5,6
Betriebsstrom	Kühlen		A	4,2	6,1	7,0	8,2
	Heizen		A	4,1	5,9	7,3	8,5
INNENEINHEIT				UV36F N10	UV42F N10	UV48F N10	UV60F N20
Luftvolumenstrom	Kühlen	N / M / H	m³/h	1.200 / 1.440 / 1.680	1.200 / 1.440 / 1.680	1.200 / 1.440 / 1.680	1.200 / 1.440 / 1.680
Schalldruckpegel3	Kühlen	N / M / H	dB(A)	40 / 43 / 46	40 / 43 / 46	40 / 44 / 48	40 / 44 / 48
Schallleistungspegel4	Kühlen	Max	dB(A)	62	62	63	63
Entfeuchtungsrate			l/h	3,60	5,52	6,28	7,13
Abmessungen	H x B x T		mm	235 x 1.600 x 690	235 x 1.600 x 690	235 x 1.600 x 690	235 x 1.600 x 690
Gewicht			kg	36,7	36,7	36,7	36,7
AUSSENEINHEIT				UUD3 U30	UUD3 U30	UUD3 U30	UUD3 U30
Einsatzgrenze Außentemperatur	Kühlen		°C	-15 / 48	-15 / 48	-15 / 48	-15 / 48
	Heizen		°C	-20 / 18	-20 / 18	-20 / 18	-20 / 18
Luftvolumenstrom			m³/h	6.600	6.600	6.600	6.600
Schalldruckpegel6	Kühlen	H	dB(A)	50	51	52	54
Schalleistungspegel4	Kühlen	Max	dB(A)	66	69	69	71
Abmessungen	H x B x T		mm	1.380 x 950 x 330	1.380 x 950 x 330	1.380 x 950 x 330	1.380 x 950 x 330
Gewicht			kg	85,0	85,0	85,0	85,0
MONTAGE				UV36F S	UV42F S	UV48F S	UV60F S
Rohrleitungsanschlüsse	Flüssig		mm (Zoll)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
	Gas		mm (Zoll)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)
	Kondensat		mm	25	25	25	25
Rohrleitungslänge	Länge AE-IE	Max	m	85	85	85	85
	Länge AE-IE	Min	m	5	5	5	5
	Höhe AE-IE	Max	m	30	30	30	30
Kältemittel R32	Werksfüllung / tCO2-Äquivalent		kg / tCO2e	3 / 2,025	3 / 2,025	3 / 2,025	3 / 2,025
	vorgefüllt bis		m	7,5	7,5	7,5	7,5
	Nachfüllmenge		g/m	40	40	40	40
Spannungsversorgung	über das Außengerät		V / Ph / Hz	400 / 3 / 50	400 / 3 / 50	400 / 3 / 50	400 / 3 / 50
Elektroleitung7	Zuleitung	AE	Anz. X mm²	5 x 2,5	5 x 2,5	5 x 2,5	5 x 2,5
	Steuerleitung	AE-IE	Anz. X mm²	4 x 1,5	4 x 1,5	4 x 1,5	4 x 1,5
Absicherung7	träge	Max	A	20	20	20	20

¹ Die Leistungsangaben basieren auf folgenden Bedingungen: Kühlbetrieb: Innentemperatur 27°C TK / 19°C FK, Außentemperatur 35°C TK / 24°C FK; Heizbetrieb: Innentemperatur 20°C TK / 15°C FK, Außentemperatur 7°C TK / 6°C FK; Verbindungsrohrlänge: 7,5m, Höhenunterschied: 0m / ² Leistungen geprüft nach EN14511. / ³ Schalldruckpegel gemessen im Abstand von 1,5m mittig unterhalb des Gerätes. / ⁴ Schallleistungspegel gemessen nach DIN EN ISO 3741 / ⁵ Förderhöhe gemessen von Unterkante Gerät bis Oberkante Kondensatleitung. / ⁶ Schalldruckpegel gemessen im Abstand von 1m und in einer Höhe von 1,5m. / ⁷ Die Dimensionierung der Elektroleitung und der Absicherung muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen.
