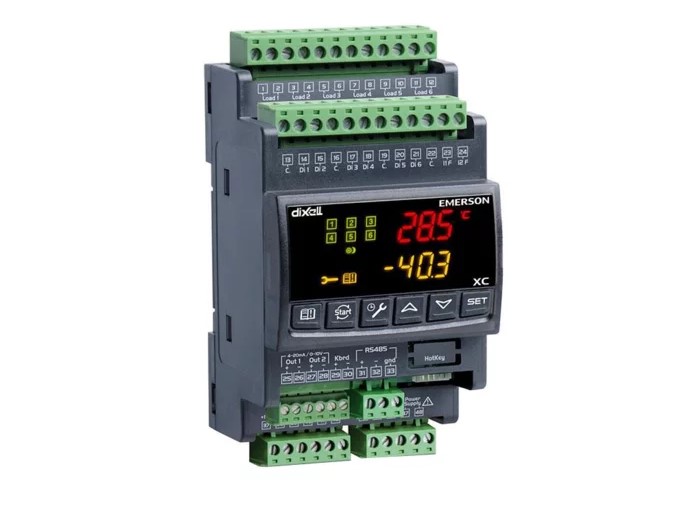

Lumity Verbundregler mit Display XC660D-7C21F-3.5 90-260V

Lumity Verbundregler mit Display XC660D-7C21F-3.5 90-260V

Elektronisch / Verbundregler/ Leistungsregler
Dixell Verbundregler XC650CX-0C05F

Hersteller: Lumity

Beschreibung

Dixell™ Verbundregler XC650CX-0C05F | 12 V AC/DC
Die XC600CX Reglerfamilie ist gedacht, um die gleichzeitige Steuerung von Verdichtern und Gebläsen, sowohl einer normalen als auch einer komplexen Verbundanlage einfach realisieren zu können. Die Verdichter dürfen damit stufig, Schraubendichter, Scroll™ oder Stream™ sein. Es gibt auch die Möglichkeit, zwei Saugkreisläufe mit gemeinsamer Verflüssigung zu steuern.

Neue Funktionen der Version 3.5h:
Die Version 3.5h beinhaltet neue nützliche Funktionen. Außerdem wird die Liste der verfügbaren Kältemittel deutlich erhöht, sodass die neuesten Umweltschutzvorschriften erfüllt werden.

Firmware-Update:
Bei allen Verbundreglern der Serie XC600 ab Version 3.5 ist es möglich, sehr einfach Firmware-Updates zu installieren – auch für bereits im Feld befindliche Geräte. So können später hinzukommende neue Funktionen genauso wie neue Kältemittel-Kennlinien nachinstalliert werden.
Compressor Guard Funktion:
Die Compressor Guard Funktion dient der Anlagensicherheit. Wenn die Verdichter aufgrund von Sicherheitszeiten nicht zugeschaltet werden können, wird das CG-Relais aktiviert. Dieser Ausgang kann dazu verwendet werden, die Kältemitteleinspritzung zu unterbrechen, um Überflutung der Saugleitung zu verhindern. Das CG-Relais wird deaktiviert, sobald die Verdichter wieder zugeschaltet werden können.

Überhitzungsmanagement mit Heißgas-Einspritzventil:
Die Möglichkeit der Überhitzungsmessung (siehe B) erlaubt, auf mögliche Betriebszustände mit zu geringer Überhitzung unmittelbar zu reagieren. So können die Verdichter abgeschaltet oder ein Heißgas-Einspritzventil angesteuert werden.

Verdichter stand-by:
Die neue Version der XC600 Familie erlaubt es, Verdichter in stand-by zu versetzen, sollte dies erforderlich / gewünscht sein (Funktionsstörung, Wartung). Diese Funktion kann entweder an der Tastatur oder aber mittels XWEB EVO / XWEB PRO aktiviert werden. Die Steuerungslogik mit neutraler Zone hängt von der Temperatur oder vom Druck in der Saugleitung für die Verdichter und in der Heißgasleitung für die Gebläse ab. Durch einen optimierten Rotationsalgorithmus können die Betriebsstunden der Lasten auf einem Gleichgewicht gehalten werden, um den Verschleiß der Lasten damit anzugleichen. Jede Last des Reglers hat ihren potentialfreien Schutzkontakt, dessen Aktivierung schaltet den Ausgang der Last sofort aus.
Zur optimalen Sicherheit der gesamten Anlage gibt’s auch digitale spannungsfreie Eingänge für Hoch- und Niederdruckschalter, welche die ganze Verbundanlage im Notfall sofort ausschalten. Das Display zeigt alle Informationen des Systems an: die Temperatur- oder Druckwerte, die Betriebs- und Wartungszustände der Lasten und die aktiven Alarme. Der Regler kann auch, selbstverständlich in Abhängigkeit vom Kältemitteltyp, die Temperaturen in der Saug- und Heißgasleitung von deren gemessenen Druckwerten berechnen.
Mit der HOTKEY Speicherkarte können die ganzen Parametereinstellungen einfach gespeichert, heruntergeladen und zwischen verschiedenen Geräten übertragen werden. Das Gerät verfügt über eine serielle Kommunikationsschnittstelle und kommuniziert mit dem standardisierten ModBus Protokoll, deswegen ist die Verbindung mit einem Gebäudeleitungs oder Überwachungssystem (z. B.: Dixell Xweb500) immer einfach möglich. Das Gerät verfügt eine serielle Kommunikationsschnittstelle TTL und kommuniziert über einen Schnittstelleadapter XJ485CX mit dem standardisierten ModBus Protokoll, deswegen ist die Verbindung mit einem Gebäudeleit- oder Überwachungssystem (z. B.: Dixell Xweb500) einfach möglich.

Der Regler hat Steckverbindungen als Anschlüsse!
Die Kabelsätze werden NICHT mit dem Verbundregler mitgeliefert!Die XC600D Reglerfamilie von Dixell ist gedacht um die gleichzeitige Steuerung von Verdichtern und Gebläsen, sowohl einer normalen als auch einer komplexen Verbundanlage, einfach realisieren zu können.Die Verdichter dürfen damit stufig, Schraubenverdichter, Scroll™ oder Stream™ sein.Es gibt auch die Möglichkeit, zwei Saugkreisläufe mit gemeinsamer Verflüssigung zu steuern.Die Steuerungslogik mit neutraler Zone hängt von der Temperatur oder vom Druck in der Saugleitung für die Verdichter und in der Heißgasleitung für die Gebläse ab.Durch einen optimierten Rotationsalgorithmus können die Betriebsstunden der Lasten auf einem Gleichgewicht gehalten werden, um den Verschleiß der Lasten damit anzugleichen.Jede Last des Reglers hat ihren potentialfreien Schutzkontakt, dessen Aktivierung schaltet den Ausgang der Last sofort aus.Zur optimalen Sicherheit der gesamten Anlage gibt’s auch die direkten 230 Vac Kontakte für die Hoch- und Niederdruckschalter, welche die ganze Verbundanlage im Notfall sofort ausschalten.Das Display zeigt alle Informationen des Systems an: die Temperatur- oder Druckwerte, die Betriebs- und Wartungszustände der Lasten und die aktiven Alarme.Der Regler kann auch, selbstverständlich in Abhängigkeit vom Kältemitteltyp, die Temperaturen in der Saug- und Heißgasleitung von deren gemessenen Druckwerten berechnen.Mit der HOTKEY Speicherkarte können die ganzen Parametereinstellungen einfach gespeichert, heruntergeladen und zwischen verschiedenen Geräten übertragen werden.Das Gerät enthält eine RS485 Kommunikationsschnittstelle und kommuniziert mit dem standardisierten ModBus Protokoll, deswegen ist die Verbindung mit einem Gebäudeleitungs- oder Überwachungssystem (z. B.: Dixell Xweb500) immer einfach möglich.
