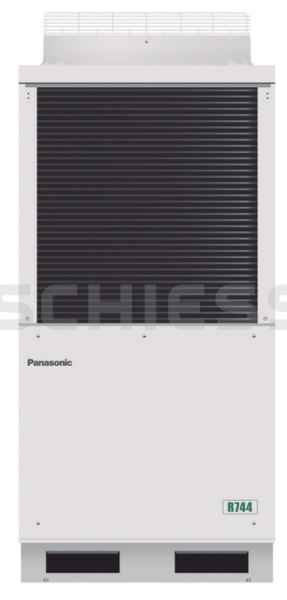

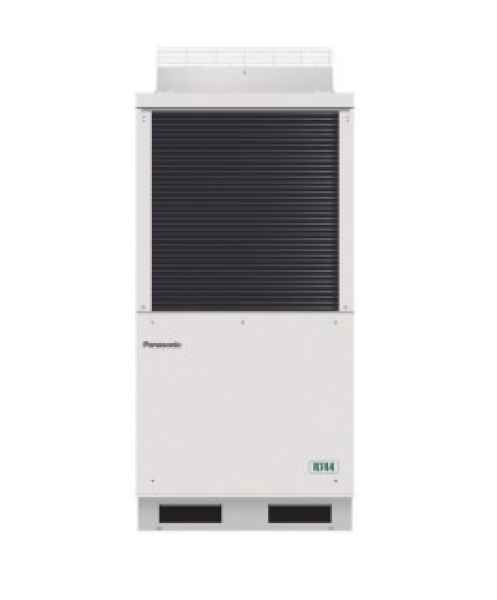

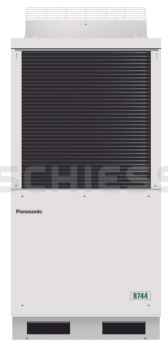

Panasonic CO2 Verflüssigungssatz Invert. OCU-CR1000VF8 R744 400V

Panasonic CO2 Verflüssigungssatz Invert. OCU-CR1000VF8 R744 400V

Vollhermetisch / CO2
Panasonic CO2 Verflüssigungssatz Invert. OCU-CR200VF5SL R744 230V

Bestell-Nr.: 758.2224 Hersteller: Panasonic

Beschreibung

Die CO2-Verflüssigungssätze der CR-Baureihe von Panasonic sind die optimale Lösung für Lebensmittelläden, Supermärkte und Tankstellen. Die sorgfältige Aufbewahrung frischer Lebensmittel in Kühlmöbeln und Kühlzellen ist eine der größten Herausforderungen im Einzelhandel. Die Betriebskosten sind hoch und Ausfälle von Kälteanlagen können durch den Verderb der Waren zu kostspieligen Verlusten führen.
Panasonic CO2-System von 4 kW bis 16kW (NK)
Für die sorgfältige Aufbewahrung von Lebensmitteln gelten in Einzelhandelsgeschäften und Supermärkten die höchsten Ansprüche. Qualitativ hochwertige und zuverlässige Anlagen sind deshalb der Schlüssel zum Erfolg. Als umfassende Lösung bietet Panasonic ein System, das den Verflüssigungssatz, eine Bedientafel mit vorprogrammiertem Regler, ein Expansionsventil und alle erforderlichen Sensoren umfasst.
Das leicht installierbare System von Panasonic enthält alle wichtigen Komponenten
Das System ist gleichermaßen für Einzelhandelsgeschäfte und Supermarktketten geeignet. Dank des geringen Gewichts von nur 70 kg ist kein kostspieliges Fundament erforderlich. Das System wird installations- und inbetriebnahmebereit angeliefert. Nur Verdampfer, Sicherheitsventil und Rohrleitungen müssen bauseits bereitgestellt werden. Um die Installation zu erleichtern, werden alle zum System gehörenden Teile in einem einzigen Packstück geliefert. Die Bedientafel des Systems ist mit einem vorprogrammierten Regler ausgestattet, der speziell für die Steuerung und Überwachung von Kühlstellen ausgelegt ist und das elektronische Expansionsventil steuert. Die Kombination aus hochwertigen Komponenten und präziser Regelung des modulierenden elektronischen Expansionsventils garantiert ein äußerst stabiles und energieeffizientes System. Über das ganze Jahr stabile Überhitzungs- und Druckwerte sind der Schlüssel für geringen Energieverbrauch und hohe Leistungszahlen. Das System ist mit den in Europa gängigen GLT Systemen kompatibel.
Eine Anlage – zwei Anwendungsbereiche
Der von Panasonic entwickelte transkritische CO2-Verflüssigungssatz hat einen niedrigen Energieverbrauch und einen geringen CO2-Ausstoß. Die Kompaktanlage kann sowohl im Tiefkühlbereich als auch im Normalkühlbereich eingesetzt werden. Dazu muss bei der Inbetriebnahme als einziger Parameter lediglich die Solltemperatur entsprechend eingestellt werden: Um die Anlage betriebsbereit zu machen, wird mit einem Drehknopf einfach einer der vier möglichen Solltemperaturbereiche für den gewünschten Anwendungszweck ausgewählt.

Eigenschaften

Vorteile von CO2 als Kältemittel:

• Nicht giftig, nicht brennbar
• Treibhauspotenzial (GWP100) = 1
• Ozonabbaupotenzial (ODP) = 0
• Hohe volumetrische Kälteleistung

Vorteile von CO2-Verflüssigungssätze von Panasonic:

• Energiesparend
• Einfache Installation
• Niedriger Schallpegel
• Geringes Gewicht, kompakte Bauweise
• Kleine Kältemittelfüllung
• Niedrige Installationskosten
• Niedrige Wartungskosten
• Industriequalität durch hohe Vorfertigung

Die neuen Verflüssigungssätze von Panasonic mit dem umweltverträglichen Kältemittel CO2 (R744) wurden speziell für den kommerziellen Einsatz in Lebensmittelläden, Supermärkten und Tankstellen entwickelt.

• Kompakt CO2 Verflüssigungssätze mit 4kW, 15kW
• Invertergeregelter, 2-stufiger Rollkolbenverdichter
• Patentierte „SPLIT-CYCLE“ Technologie
• Normal- und Tiefkühlanwendungen bei 4kW Verflüssigungssätze (VT-45 / -5°C)
• Normalkühlanwendung bei 15kW Verflüssigungssätze (VT-20 / -5°C)
• Kompaktes Design und niedriges Gewicht
• Leiser Betrieb - max. 35,5 ¹⁾ /36,0 ²⁾ dB(A) auf 10m
• Optional mit korrosionsgeschütztem Wärmetauscher (SL)
• 4kW Geräte ist grundsätzlich auch in Kombination 1:n machbar (max. Anz. 3 Kühlstellen) ³⁾ siehe Fußnote
• Bei den 15kW Geräten sind generell mehrere Verdampfer einsetzbar ⁴⁾ siehe Fußnote

        ¹⁾  OCU-CR200VF5, OCU-CR1000VF8 / ET -10°C, 65 S-1, auf 10m Abstand
        ²⁾  OCU-CR200VF5SL / ET -10°C, 60 S-1, auf 10m Abstand
        ³⁾  Bei der Auslegung der 4kW Geräte sind folgende Punkte bitte zu beachten:

• Das Verdampfungsniveau aller Kühlstellen muss annähernd gleich sein (1 x -18°C und einmal -6°C geht zum Beispiel nicht).
• Bei den 4kW Geräten - bei 1:n Anwendung werden folgende Rahmenbedingungen grundsätzlich gestellt:
• Rohrnetz-Maxima muss eingehalten werden
• Temperaturspezifikationen werden eingehalten
• 1:n: DT0 zwischen allen Kühlstellen =< 4 K
• Besonderheiten OCU-CR200VF5 (2HP Einheit)
• 1:n Anwendungen:
• 1:2 Anwendung:
• Beide Kühlstellen sind entweder Kühlschrank oder Luftkühler
• Keine Plattenwärmetauscher
• Verdampfungstemperatur in beiden Kühlstellen darf max. 2 K voneinander abweichen
• Das Leistungs- und das Volumenverhältnis soll im Bereich 40/60 bzw. 60/40 liegen
• 1:3 Anwendung:
• Beide Kühlstellen sind entweder Kühlschrank oder Luftkühler
• Keine Verdampfungstemperaturen unter -15 °C
• Keine Plattenwärmetauscher
• Verdampfungstemperaturen in allen Kühlstellen auf gleichem Niveau
• Das Leistungs- und das Volumenverhältnis soll im Bereich 35/35/30 liegen
• 1:4 und mehr: Wird nicht unterstützt
• 1:1 Anwendung: - Keine weiteren Beschränkungen
• Die Feineinstellung der Gerätekombination wird bei der Inbetriebnahme umgesetzt.

        ⁴⁾  Bei der Auslegung des 15kW Geräts (OCU-CR1000VF8) sind folgende Punkte bitte zu beachten:

• Anz. Kühlstellen theoretisch unbegrenzt, praktisch Anz. Kühlstellen 10-12
• Die kleinste Kühlstelle der CO2-Anlage soll in Verbindung mit dem 15kW Gerät (OCU-CR1000VF8), eine Mindestleistung von 18% nicht unterschreiten.

Die CO2-Verflüssigungssätze der CR-Baureihe von Panasonic sind die optimale Lösung für Lebensmittelläden, Supermärkte und Tankstellen. Die sorgfältige Aufbewahrung frischer Lebensmittel in Kühlmöbeln und Kühlzellen ist eine der größten Herausforderungen im Einzelhandel. Zuverlässige Warenqualität ist wichtig und Ausfälle von Kälteanlagen können durch den Verderb der Waren zu kostspieligen Verlusten führen.Panasonic CO2-System von 4 kW bis 16kW (NK)Für die sorgfältige Aufbewahrung von Lebensmitteln gelten in Einzelhandelsgeschäften und Supermärkten die höchsten Ansprüche. Qualitativ hochwertige und zuverlässige Anlagen sind deshalb der Schlüssel zum Erfolg. Als umfassende Lösung bietet Panasonic ein System, das den Verflüssigungssatz, eine Bedientafel mit vorprogrammiertem Regler, ein Expansionsventil und alle erforderlichen Sensoren umfasst.Das leicht installierbare System von Panasonic enthält alle wichtigen KomponentenDas System ist gleichermaßen für Einzelhandelsgeschäfte und Supermarktketten geeignet. Dank des geringen Gewichts von nur 70 kg ist kein kostspieliges Fundament erforderlich. Das System wird installations- und inbetriebnahmebereit angeliefert. Nur Verdampfer, Sicherheitsventil und Rohrleitungen müssen bauseits bereitgestellt werden. Um die Installation zu erleichtern, werden alle zum System gehörenden Teile in einem einzigen Packstück geliefert. Die Bedientafel des Systems ist mit einem vorprogrammierten Regler ausgestattet, der speziell für die Steuerung und Überwachung von Kühlstellen ausgelegt ist und das elektronische Expansionsventil steuert. Die Kombination aus hochwertigen Komponenten und präziser Regelung des modulierenden elektronischen Expansionsventils garantiert ein äußerst stabiles und energieeffizientes System. Über das ganze Jahr stabile Überhitzungs- und Druckwerte sind der Schlüssel für geringen Energieverbrauch und hohe Leistungszahlen. Das System ist mit den in Europa gängigen GLT Systemen kompatibel.Eine Anlage – zwei AnwendungsbereicheDer von Panasonic entwickelte transkritische CO2-Verflüssigungssatz hat einen niedrigen Energieverbrauch und einen geringen CO2-Ausstoß. Die Kompaktanlage kann sowohl im Tiefkühlbereich als auch im Normalkühlbereich eingesetzt werden. Dazu muss bei der Inbetriebnahme als einziger Parameter lediglich die Solltemperatur entsprechend eingestellt werden: Um die Anlage betriebsbereit zu machen, wird mit einem Drehknopf einfach einer der vier möglichen Solltemperaturbereiche für den gewünschten Anwendungszweck ausgewählt.
