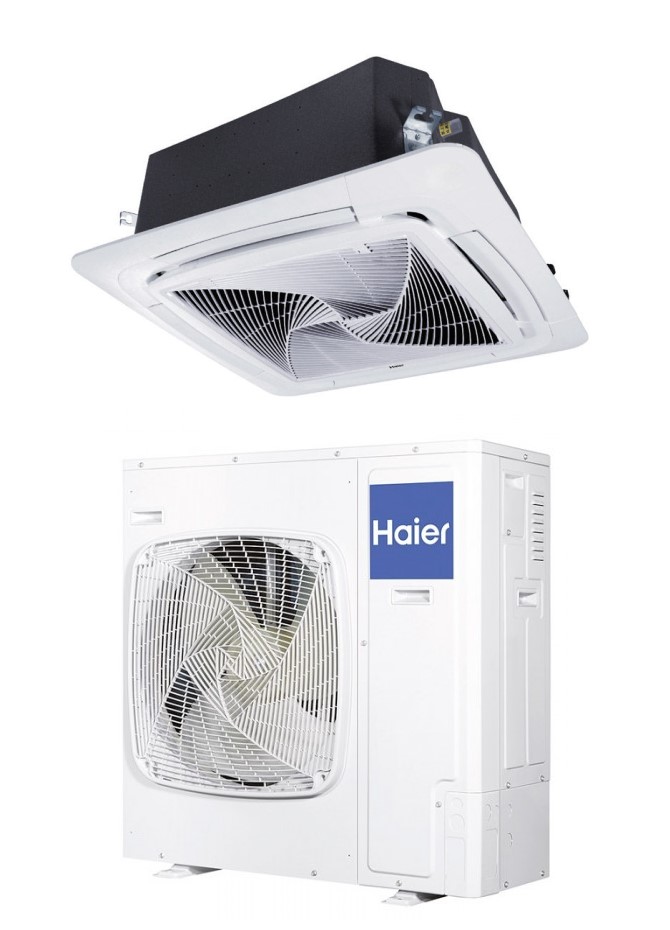

Haier Deckenkassette Round Flow Set ABH125K1ERG(H) + 1U125S2SN2FB - 12,4 kW

Deckenkassette Round Flow
ABH125K1ERG(H) + 1U125S2SN2FB

• Niedriger Geräuschpegel
• Der in das integrierte "Fresh Air"-Auslass ermöglicht eine Frischluftzufuhr von bis zu 20 % des Nennluftstroms des Geräts, ohne die Kühlleistung zu beeinträchtigen. Mehr als 20 % der thermischen Kühlleistung der Klimaanlage wird sanktioniert.
• WLAN-Steuerung integriert
• UVC Sterilisation

Technische Daten

Innengerät	Modell		AB71S2SG1FA(H)	ABH105H1ERG(H)	ABH105H1ERG(H)	ABH125K1ERG(H)	ABH125K1ERG(H)
Außengerät	Modell		1U71S2SR2FA	1U105S2SS2FA	1U105S2SS1FB	1U125S2SN2FA	1U125S2SN2FB
Leitungsdaten
Ausgangsleistung - Kühlen	Nennwert (Min-Max)	kW	7,10 (2,00-7,30)	9,20 (2,50-10,00)	9,20 (2,50-10,00)	12,30 (3,00-13,00)	12,40 (3,00-13,00)
Ausgangsleistung - Heizen	Nennwert (Min-Max)	kW	8,00 (2,50-8,00)	10,10 (3,00-10,50)	10,50 (3,00-11,00)	12,70 (3,50-13,50)	12,80 (3,50-13,50)
Leistungsaufnahme - Kühlen	Nennwert (Min-Max)	kW	2,20 (0,50-2,60)	3,12 (0,50-4,00)	3,25 (0,50-4,00)	4,84 (1,00-6,00)	4,81 (1,00-6,00)
Leistungsaufnahme - Heizen	Nennwert (Min-Max)	kW	1,91 (0,50-2,60)	2,91 (0,50-4,00)	3,10 (0,50-4,00)	4,44 (1,00-6,00)	4,41 (1,00-6,00)
Energieeffizienzklasse	EER	W/W	3,23	3,00	3,00	2,54	2,58
	COP	W/W	3,72	3,50	3,50	2,86	2,93
Kühlen Pdesign	35 °C	kW	7,10	9,20	9,20	12,30	12,40
Heizen Pdesign	(-10 °C)	kW	5,00	7,00	6,00	8,30	8,30
Energieklasse	SEER		6,10 (A++)	5,90 (A+)	5,90 (A+)	5,68 (A+)	5,71 (A+)
	SCOP		3,80 (A)	3,80 (A)	3,91 (A)	3,93 (A)	3,96 (A)
Jährlicher Energieverbrauch - Kühlen		kWh/a	406	555	555	740	736
Jährlicher Energieverbrauch - Heizen		kWh/a	1831	2780	2136	3032	3003
Innengerät
Stromversorgung		Ph/V/Hz	1/220~240/50/60	1/220~240/50/60	1/220~240/50/60	1/220~240/50/60	1/220~240/50/60
Luftvolumenstrom	(H/M/L/Q)	m³/H	1260/1070/820/680	1680/1530/1320/1190	1680/1530/1320/1190	1950/1600/1440/1200	1950/1600/1440/1200
Hohe Schallleistung		dB	55	62	63	64	64
Schalldruck		dB(A)	42/40/38/35	45/42/38/34	45/42/38/34	47/44/38/34	47/44/38/34
Nettoabmessungen	BxTxH	mm	840x840x204	840x840x246	840x840x246	840x840x288	840x840x288
Verpackungsabmessungen	BxTxH	mm	990x990x310	990x990x330	990x990x330	990x990x380	990x990x380
Netto-/Bruttogewicht		kg	27,0/32,0	31,0/36,0	31,0/36,0	32,0/38,0	32,0/38,0
Blende	Modell		PB-950KB(H)	PB-950KB(H)	PB-950KB(H)	PB-950KB(H)	PB-950KB(H)
Nettoabmessungen	BxTxH	mm	950x950x50	950x950x50	950x950x50	950x950x50	950x950x50
Verpackungsabmessungen	BxTxH	mm	1013x1025x123	1013x1025x123	1013x1025x123	1013x1025x123	1013x1025x123
Netto-/Bruttogewicht		kg	6,5/9,5	6,5/9,5	6,5/9,5	6,5/9,5	6,5/9,5
Außengerät
Stromversorguung		Ph/V/Hz	1/220~240/50/60	1/220~240/50/60	3/380~415/50/60	1/220~240/50/60	3/380~415/50/60
Netzkabel		N x mm²	3 x 4,0	3 x 4,0	5 x 4,0	3 x 6,0	5 x 4,0
Verbindungskabel		N x mm²	4 x 2,5	4 x 2,5	4 x 2,5	4 x 2,5	4 x 2,5
Schallleistung	Max	dB	67	66	68	72	72
Schalldruck	Max	dB(A)	54	53	54	58	58
Betriebsstrom Kühlen/Heizen	Max	A	13,1	16,5	6,8	26,0	10,0
Anlaufstrom Kühlen/Heizen	Max	A	2,0	3,0	1,0	4,0	2,0
Nettoabmessungen	BxTxH	mm	890x340x700	920x372x765	920x372x765	950x370x965	950x370x965
Verpackungsabmessungen	BxTxH	mm	1046x460x780	1036x478x820	1085x485x830	1050x485x1130	1050x485x1130
Netto-/Bruttogewicht		kg	45,0/50,0	60,0/65,0	61,0/66,0	84,0/89,0	85,0/90,0
Kompressortyp			Doppel-Drehwechselrichter	Doppel-Drehwechselrichter	Doppel-Drehwechselrichter	Doppel-Drehwechselrichter	Doppel-Drehwechselrichter
Installationsdaten
Kältemittel			R32	R32	R32	R32	R32
Flüssigkeitsleitung	Ø	mm (Zoll)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
Sauggasleitung	Ø	mm (Zoll)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)
Standardrohrlänge ohne zus. Kältemittelfüllung		m	10	30	30	30	30
Maximale Rohrlänge		m	50	50	50	50	50
Max. Höhendifferenz IG/AG		m	30	30	30	30	30
CO2-Äquivalent		kg	1,30	1,70	1,70	2,30	2,30
CO2-Äquivalent		TCO2eq	0,88	1,15	1,15	1,55	1,55
Kältemittelnachfüllmenge		g/m	45	45	45	45	45
Betriebsgrenzen im Freien - Kühlen	Min-Max	°C	-20~46
Betriebsgrenzen im Freien - Heizen	Min-Max	°C	-20~24

Wichtiger Hinweis:
Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
