Schmöle Koaxialverdampfer VS 20-51 E SF-CU Q=57,3kW
Wasserkühlung / Koaxialverdampfer
Schmöle Koaxialverdampfer VS 20-51 E SF-CU Q=57,3kW
Hersteller: Schmöle
Beschreibung

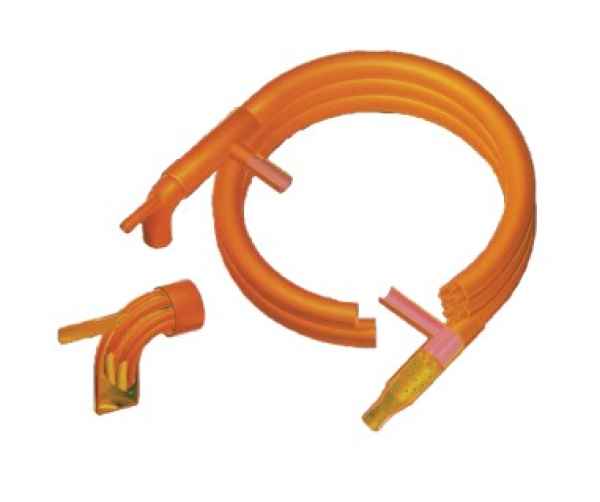

Wirtschaftliche und leistungsfähige Kältemittel-Verdampfer werden seit langem mit Rippenrohren oder Rohren mit besonderer Oberflächenstrukturausgerüstet, durch die der Wärmeübergang von der Rohrwand an das verdampfende Kältemittel entscheidend verbessert wird. Bei den von KMSchmäle hergestellten Truco-Koaxial-Verdampfern wird der Wärmeübergang durch die Verwendung von Hochleistungs Verdampferrohren mitstrukturierter Oberfläche und durch eine geeignete Ausbildung der Strömungswege auf der Kältemittel- und Heizmediumseite optimiert. Außerdem wirddas für den Wärmeübergang günstige Gegenstromprinzip verwirklicht. Truco-Koaxial-Verdampfer bestehen je nach Größe aus einem oder mehrerenVerdampferrohren in einem Mantelrohr. Dieses Rohrsystem wird durch Biegen zu Wendeln oder anderen Bauformen verarbeitet. Der Mantelraum derVerdampfer wird mit dem Heizmedium Wasser oder Wärmeträgern mit Glykolzusätzen beaufschlagt. Durch die Verdampferrohre fließt im Gegenstromdas verdampfende Kältemittel. Bei entsprechender Einstellung des Expansionsventils wird eine Überhitzung des entstehenden Kältemitteldampfes umeinige Grad erzielt. Somit kann dem Kompressor stets trockener Kältemitteldampf zugeführt werden. Ein bewährtes Verteilersystem sorgt für einegleichmäßige Verteilung des Kältemittels auf die einzelnen Hochleistungs-Verdampferrohre und sichert gegenüber herkömmlichen Systemen die hohespezifische Verdampfungsleistung. Durch Abstandshalter wird das Schwingen der Verdampferrohre im Mantelraum verhindert. Außerdem wird dadurchdie gleichmäßige Beaufschlagung der Verdampferrohre durch das Heizmedium erreicht. Für den Leistungsbereich bis ungefähr 57 kW werden 6Standard-Verdampfer in Wendelform geliefert.
Eigenschaften
Für Wärmepumpen und Kälteanlagen- Hohe spezifische Verdampfungsleistung durch Hochleistungs Verdampferrohre mit strukturierter Oberfläche
- Einfacher Aufbau, somit preisgünstiger als Rohrbündel-Verdampfer
- Garantiert gleichbleibende Leistung durch gleichmäßige Kältemittelverteilung
- Verbesserte Umströmung der Verdampferrohre durch sternförmige Abstandshalter
- Im Vergleich zu herkömmlichen Systemen besonders geeignet für Wärmeträger mit Glykolzusätzen
VerwendungTruco-Koaxial-Hochleistungs-Verdampfer werden in
- Wärmepumpen
- Kälte- und Kühlanlagen
- Wärmerückgewinnungsanlagen
- Klimaschränken
- Temperiergeräten
zur Verdampfung von Kältemitteln verwendet.Wirtschaftliche und leistungsfähige Kältemittel-Verdampfer werden seit langem mit Rippenrohren oder Rohren mit besonderer Oberflächenstruktur ausgerüstet, durch die der Wärmeübergang von der Rohrwand an das verdampfende Kältemittel entscheidend verbessert wird. Bei den von KM-Schmäle hergestellten Truco-Koaxial-Verdampfern wird der Wärmeübergang durch die Verwendung von Hochleistungs Verdampferrohren mit strukturierter Oberfläche und durch eine geeignete Ausbildung der Strömungswege auf der Kältemittel- und Heizmediumseite optimiert. Außerdem wird das für den Wärmeübergang günstige Gegenstromprinzip verwirklicht. Truco-Koaxial-Verdampfer bestehen je nach Größe aus einem oder mehreren Verdampferrohren in einem Mantelrohr. Dieses Rohrsystem wird durch Biegen zu Wendeln oder anderen Bauformen verarbeitet. Der Mantelraum der Verdampfer wird mit dem Heizmedium Wasser oder Wärmeträgern mit Glykolzusätzen beaufschlagt. Durch die Verdampferrohre fließt im Gegenstrom das verdampfende Kältemittel. Bei entsprechender Einstellung des Expansionsventils wird eine Überhitzung des entstehenden Kältemitteldampfes um einige Grad erzielt. Somit kann dem Kompressor stets trockener Kältemitteldampf zugeführt werden. Ein bewährtes Verteilersystem sorgt für eine gleichmäßige Verteilung des Kältemittels auf die einzelnen Hochleistungs-Verdampferrohre und sichert gegenüber herkömmlichen Systemen die hohe spezifische Verdampfungsleistung. Durch Abstandshalter wird das Schwingen der Verdampferrohre im Mantelraum verhindert. Außerdem wird dadurch die gleichmäßige Beaufschlagung der Verdampferrohre durch das Heizmedium erreicht. Für den Leistungsbereich bis ungefähr 57 kW werden 6 Standard-Verdampfer in Wendelform geliefert.
