Bitzer Bündelrohr-Verflüssiger K1973T-2 Pass Anschluß f.Kühlturm
Wassergekühlt / Bündelrohrverflüssiger

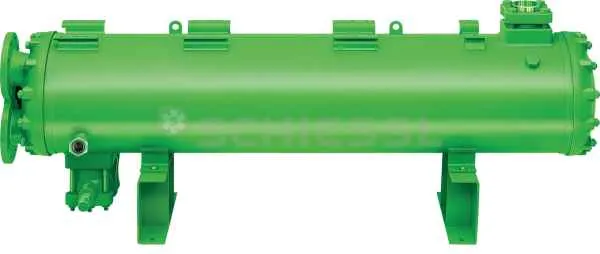

Bitzer Bündelrohr-Verflüssiger K1353T-2 Pass
Hersteller: Bitzer
Beschreibung
Die wassergekühlten Bündelrohrverflüssiger von BITZER sind durch ihre bekannte Zuverlässigkeit und Leistung seit Jahren ein Standard in der Kälte- und Klimaanlagentechnik. Die K-Serie besteht aus zwei Ausführungen und erfüllt damit die Anforderungen verschiedenster Anwendungen. Der einzigartige Lötprozess zwischen rohren und Rohrböden sorgt für ausgezeichnete Schwinungsstabilität und hohe Sicherheit im Bezug auf Dichtheit.
Neue TypenDie neuen Typen K6703.(B) und K8503.() erweitern in Standard- und Seewasserausführung die Verflüssigerleistung in den Bereich oberhalb 1000 kW.
Standardausführung für normales WasserDie Wärmeübertragerrohre zeichnen sich durch hohe Materialstärke aus, die Rohrböden sind kunststoffbeschichtet. Diese Serie ist für alle Kühlmedientypen geeignet, die Kupfer nicht angreifen.
Seewasserbeständige AusführungIn allen maritimen Anwendungen sind die K..B-Typen über Jahrzehnte erprobt. Sie sind äußerst korrosionsstabil gegen Seewasser. Die Low-FoulingProfilrohre sowie die Kunststoffbeschichtung von Rohrböden und Kühlmediumumlenkdeckeln machen sie zur ersten Wahl. Der Austritt flüssigen Kältemittels wird bei den Modellen bis K813HB durch ein Tauchrohr im Kältemittelaustritt gewährleistet und ab dem K1053HB durch zwei Kältemittelaustritte.
DruckgasenthitzerDie Baugrößen K1053H bis K4803T sind auch in der Standardausführung für normales Wasser als Druckgasenthitzer lieferbar. Dazu muss einzig der optionale zweite Kältemittelaustritt mitbestellt werden.
Eigenschaften
Maximal zulässiger Druck- Kältemittelseite: 33 bar / -10 bis 120 °C
- Kühlmediumseite: 10 bar / -10 bis 95 °C
Temperautren unter 4 °C nur mit Frostschutzmittel
Diese Daten gelten für die CE-Abnahme nach EU-Druckgeräterichtlinie. Je nach Abnahmeverfahren können sie davon abweichen. Für alle gängigen
Kältemittel und Kühmedien geeignet
Kältemittelseite- außen berippte Hochleistungsrohre
- Kältemittelanschlüsse: Rohrgewinde oder Flansch
- Eintritt:
- bis K813H(B) Rotalock-Adapter
- ab K1053H(B) Lötbuchse mit Flansch
- Austritt: Absperrventil
- verschiedene Adapter- und Ventilkombinationen optional
- Druckgasenthitzer-Sonderausführung:
- Anschluss für zweiten Kältemittelaustritt von K1053H bis K4803T
- Anschluss für Druckentlastungsventil:
- Innengewinde: 3/8-18 NPTF
- Außengewinde: 1 1/4-12 UNF
- verschiedene Adapter optional
- Schauglas mit Reflexionsrillen serienmäßig
Kühlmediumseite
- Rohre mit Low-Fouling-Profil innen
- Kühlmediumanschlüsse: Rohrgewinde oder Flansch
- Kühlmediumablass ab K573H(B)
- Zusätzlicher Entlüftungsstopfen ab K3803T(B)
Schutzgasfüllung
- 0,2 .. 0,5 bar Stickstoff
Stabile Konstruktion für einfache Wartung
- Hohe Sicherheit im Bezug auf Dichtheit: Wärmeübertragerrohre sind in Rohrböden eingelötet.
- Leicht zu reinigen: beide Kühlmediumumlenkdeckel sind abnehmbar
- Flexibel: Kühlmediumumlenkdeckel von Anschluss- und Umlenkseite sind tauschbar
- Befestigungwinkel
- Befestigungswinkel unten für stabile Aufstellung
- Typen H und T: zusätzliche Befestigungswinkel oben für platzsparende Verdichtermontage
- passgenaue Befestigungsplatten und Befestigungsschienen optional verfügbar
Materialien
- Wärmeübertragerohre
- Standardausführung: Kupfer (ISO-Code Cu-DHP; UNS Code C12200)
- seewasserbeständige Ausführung: Kupfer-Nickel 90/10 (ISO Code CuNi10Fe1Mn; UNS Code C70600)
- Mantelrohre: Kohlenstoffstahl P265GH
- Rohrböden: Kohlenstoffstahl P265GH, kunststoffbeschichtet
- Kühlmediumumlenkdeckel: Gusseisen EN-GJL-250 oder Kohlenstoffstahl P265GH, bei der seewasserbeständigen Ausführung kunststoffbeschichtet
