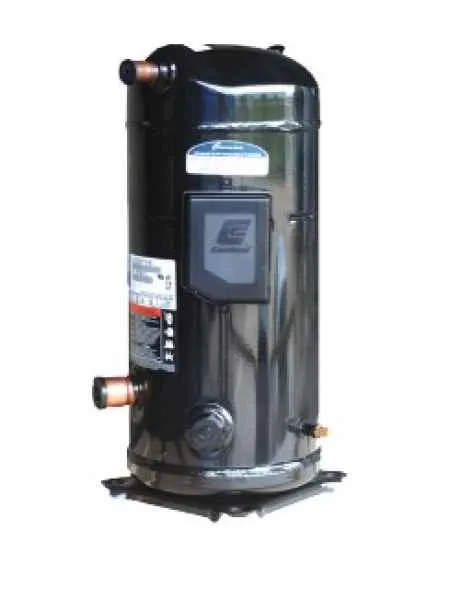

Copeland vollh. Scroll Verdichter Löt ZR48K*E-TFD-422 400V

Copeland vollh. Scroll Verdichter Löt ZR48K*E-TFD-422 400V

Vollhermetisch / Scroll
Copeland vollh. Scroll Verdichter Rotal. ZB15K*E-TFD-551 400V

Bestell-Nr.: 103.2033 Hersteller: Copeland

Beschreibung

Emerson Climate Technologies bietet ZB-Verdichter mit einem großen Hubvolumensprktrum von 5,9 bis 87,5 m³/h an. Dazu zählen digitale Verdichtermodelle, die über Technologie für stufenlose Leistungsregelung verfügen. Copeland Scroll Verdichter haben dreimal weniger bewegliche Teile als Hubkolbenverdichter und verfügen über einen Scroll-Compliance. Mechanismus, der sie besonders langlebig macht und auch unter schwierigen Bedingungen (z.B. Flüssigkeitsschläge) für höchste Zuverlässigkeit sorgt. Sie ziechnen Sich durch geringes Gewicht und kompakte Bauweise aus, weshalb sie ideal für den Einsatz in Verflüssigungssätzen, kleinen Kältesystemen oder speziellen Prozesseinheiten geeignet sind. Die Summit-Baureihe von 7 bis 15 PS bietet eine Jahreseffizienz, die um 15% höher ist als die von herkömmlichen halbhermetischen Verdichtern. Diese Verdichter sind extrem leise und können mit einer externen Schalldämmhaupbe versehen werden, die den Geräuschpegel um weitere 10dBA absenkt. Damit sind sie die beste Wahl für Kältetechnik-Anwendungen in Innenstädten und Wohngebieten. Zur ZB-Baureihe gehört außerdem der ZB220 (30PS), der größte Scroll-Kälteverdichter auf dem Markt. Diese Verdichter sind für die Kältemittel R407A/F/ C, R448A/R449A, R404A/R507A, R513A und R134a zugelassen.
Schmiermittel
Esteröl Werksfüllung: Emkarate RL 32 3MAF (531.2827 Dose 1 ltr.)
Standardlieferumfang

• Verdichter mit Esteröl gefüllt
• Rotalock-Anschlüsse
• Ölschauglas
• Ölservicestutzen zum Einfüllen bzw. Ablassen des Öls
• Gummi-Schwingungsdämpfer
• ZB15 bis ZB45 mit internen Überstromschutzschalter und Druckgasthermostat (lose beigelegt)
• ZB56 bis ZB11 elektonisches Motorschutzsystem INT69-SCY mit integr. Druckgasüberhitzungsschutz

Eigenschaften

• Copeland Scroll mit axialer und radialer Compliance für höste Zuverlässigkeit und Effizienz
• Hervorragende Jahresarbeitszahlen, da Scrolls für die Bedingungen konzipiert sind, unter denen Anlagen die meiste Zeit über betrieben werden
• Niedriges Gewicht und kompakte Abmessungen, teilweise halb so schwer wie vergleichbare halbhermetische Verdichter
• Umfasst 12 Digital Scroll-Verdichtermodelle für einfache, stufenlose Leistungsregelung im Bereich von 10-100%

Copeland ScrollTMDer Copeland ScrollTM Verdichter ist das Ergebnis von Forschungs- und Entwicklungsarbeiten, die seit 1979 in großem Umfang durchgeführt werden. Diese Arbeiten haben zur Fertigung der fortschrittlichsten Verdichter hermetischer Bauart geführt, die gegenwärtig für Klima-Anwendungen sowie Wärmepumpen im Bereich 1,5 bis 6,5 PS erhältlich sind. Die Copeland ScrollTM Verdichter werden heute in hochmodernen Werken in Belgien, Nordirland gefertigt.SchmiermittelEsteröl Werksfüllung: Emkarate RL 32 3MAF (531.2827 Dose 1 ltr.)Kältemittelfreigegeben für: R134a, R513A, R407CWarum Scroll-Verdichter?Systemhersteller bevorzugen Scroll Verdichter anderen Verdichtertechnologien aufgrund folgender 4 Gründe:Wirtschaftlichkeit, Verlässlichkeit, Langlebigkeit und niedriges Geräuschlevel.Verdichter mit hohem WirkungsgradDie Kälteleistungszahlen (COP) erreichen unter ARI Bedingungen bis zu 3,37 W/W. Dieser bisher unerreichteWirkungsgrad entsteht durcheinen sehr hohen Liefergrad unter allen freigegebenen Betriebsbedingungen, da durch dauernde Berührung der Spiralflächen und -spitzen weitestgehend Schadraum und Rückexpansion vermieden werden (keine Spitzendichtungen, wirkliche axiale und radiale Anpassung)minimierte Druckverluste aufgrund gleichförmiger Verdichtung bei hoher Geschwindigkeit, da keine Ventilplatte existiertreduzierte Wärmeübergangsverluste aufgrund verbesserter Trennung von Saug- und Druckgasen.Ausgezeichnete SchallwerteDer Copeland Compliant Scroll ist der leiseste Verdichter in seinem Bereich. Der Geräuschpegel ist 6 dB niedriger als der hermetischen Hubkolbenverdichter:niedrige Betriebsgeräusche, da Druck- und Saugventile nicht existierengeringe Vibrationen und Pulsationen durch sanfte, kontinuierliche Verdichtung, da abrupte Kolbenbewegungen fehlen.Höchste ZuverlässigkeitDies wird erreicht durch:wenige bewegliche TeileToleranz gegenüber angesogenen Flüssigkeiten und Schmutzpartikelnstarre Montage des gesamten internen Verdichtersniedriges Anlaufmoment (entlasteter Start). Bei Wechselstrommodellen ist eine Starteinrichtung nicht erforderlich.Internen selbstrückstellenden temperatur- und stromempfindlichen Motorschutz für Modelle ZR18K* ... ZR81K*Schutz gegen zu hohe Druckgastemperatur (interne Einrichtung bei ZR18K* ... ZR81K*)durch die einzigartige Compliance-Konstruktion passen sich die Spiralflächen einander an und laufen nicht aus.
