ESK Schwingungsdämpfer VAFS-101 35mm 60bar
Dämpfer / Schwingungsdämpfer
ESK Schwingungsdämpfer VAFS-101 35mm 60bar
Hersteller: ESK SchultzeBeschreibung

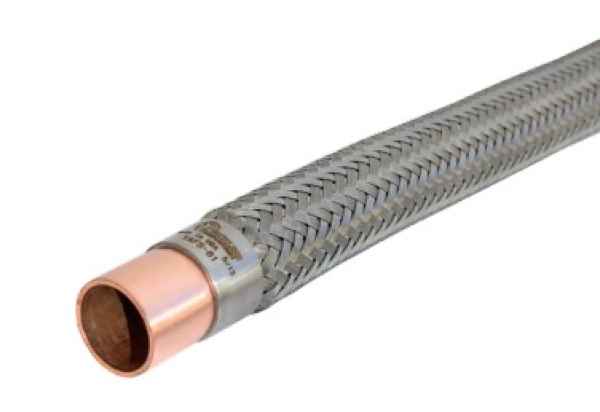

Die Vibrationsdämpfer vom Typ VAFS sind für Betriebsdrücke bis 60 barfreigegeben und werden zwischen den Verdichtern und dem druck- und saugseitigen Rohrsystem von Kälte- und Klimaanlagen sowie Wärmepumpen eingebaut, um vom Verdichter ausgehende Schwingungen aufzunehmen und zu eliminieren. Sie bestehen aus einem Wellrohr mit Anschlussstutzen und sind mit einem Drahtgeflecht ummantelt. Als Material wird für den Körper ausschließlich Edelstahl und für den Anschluss Kupfer verwendet. Nach der Fertigung werden die Vibrationsdämpfer einer 100%igen Druck- und Dichtigkeitsprüfung unterzogen. Die Vibrationsdämpfer vom Typ VAFS sind für standardmäßig für R 290, R 600a und R 1270 freigegeben.
Installationshinweise:
Der Vibrationsdämpfer sollte stets parallel zur Schwingungsrichtung installiert werden. Gibt es Schwingungen in zwei Richtungen, wird der Einbau eines zweiten Vibrationsdämpfers empfohlen. ➞ Konstruktionsbedingt müssen die Vibrationsdämpfer beim Einlöten nicht gekühlt werden.Die Vibrationsdämpfer vom Typ VAFS sind für Betriebsdrücke bis 60 barfreigegeben und werden zwischen den Verdichtern und dem druck- und saugseitigen Rohrsystem von Kälte- und Klimaanlagen sowie Wärmepumpen eingebaut, um vom Verdichter ausgehende Schwingungen aufzunehmen und zu eliminieren.Sie bestehen aus einem Wellrohr mit Anschlussstutzen und sind mit einem Drahtgeflecht ummantelt. Als Material wird für den Körper ausschließlich Edelstahl und für den Anschluss Kupfer verwendet. Nach der Fertigung werden die Vibrationsdämpfer einer 100%igen Druck- und Dichtigkeitsprüfung unterzogen.Die Vibrationsdämpfer vom Typ VAFS sind für standardmäßig für R 290, R 600a und R 1270 freigegeben.Installationshinweise:Der Vibrationsdämpfer sollte stets parallel zur Schwingungsrichtung installiert werden. Gibt es Schwingungen in zwei Richtungen, wird der Einbau eines zweiten Vibrationsdämpfers empfohlen.➞ Konstruktionsbedingt müssen die Vibrationsdämpfer beim Einlöten nicht gekühlt werden.
AbmessungenLänge375 mmAllgemeinMaterialKupferTypVAFS-101für KältemittelR410A, R744, R290, R600a,R1270AnschlüsseAnschluss35 mmMetrisch 1 3⁄8 ZollLötDruckmax. Betriebsdruck60 barbei -50 bis +140°CGewichtGewicht netto0,6 kgTemperaturdatenzul. Betriebstemperatur-50 bis +140 °C
