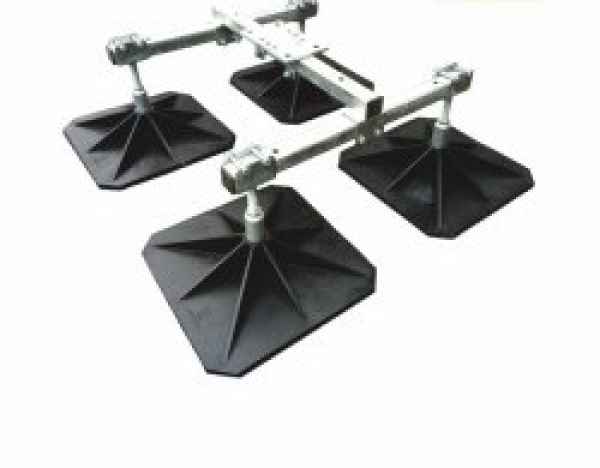

Flexi Heavy Quad Systemfuss 4 x 0,25 m²Für die Aufstellung von Kaltwassersätzen, Lüftungsgerätenund schweren Maschinensätzen. Die Lastverteilung einesAuflagepunktes erfolgt beim TWIN-Systemfuss auf zwei Füsse.Die Maschinen können dabei sowohl direkt auf die höhenverstellbarenRahmen gestellt werden, oder auf Stahlträger, die wiederum auf dieTWIN- oder QUAD- Rahmen geschraubt werden.Hierdurch ist eine optimale Lastverteilung auch ohne das aufwendigeBetonieren von Sockeln oder schwere Stahl-Unterkonstruktionen möglich.Auch das nachträgliche Aufstellen schwerer Maschinensätze ist aufbestehenden Dächern ohne bauliche Eingriffe möglich.Die Kombination aus den höhenverstellbaren Tellerfüssen, 50x50mmVierkant-Stahlrohren mit 5mm Wandstärke und den optionalenAuflagetellern aus 10 mm starken Stahlplatten gibt maximale Sicherheitbei schwerem Gerät.Die Vorteile :- Aufstellung ohne bauliche Eingriffe in die Gebäudesubstanz- Flexibles, anpassungsfähiges Design- Hohe Belastungen möglich- Gleichmäßige Gewichtsverteilung auf 2 bzw. 4 Tellerfüsse- Schnelle und einfache Installation- Höhenverstellbare Beine- Kostenlose Auto-Cad Planung auf Anfrage- Kostenlose Dach und Windlastberechnungen auf Anfrage--- Technische Daten ---4 Systemfüsse mit 500x500mm aus 100% Polypropylen,UV stabilisiert.Unterlagsmatte aus 100% Gummi, mit Industiekleber am Fuss verklebtBeine aus 3 mm dickem Stahlrohr 48mm Durchmesser, M24 Gewindestangezur Höhenverstellung und 3 mm starken U-Profilen zur Aufnahme derRahmenträgerAlle Stahlteile galvanisch verzinkt nach EN ISO1461Beständigkeit gegen Umwelteinflüsse gemäß ISO 60068-2-52.Dauertest im Salznebel 5%, 40°C Umgebungs-temperatur, 93% r.F.Querträger aus Standard 50x50 mm Vierkant-Stahlrohr, mit 5 mmWandstärke, verzinktMontageplatte aus 10 mm Stahl, verzinkt als Zubehör erhältlichAbmessungen: (Grundfläche) LxB..........1200x1200 mmAnzahl Systemfüsse...............................4Höhe (min/max).....................................294-424 mmMaximale Belastung...............................2000 kgAuflagefläche.........................................~1,0m² ( 2x0,25)Eigengewicht.........................................37 kg--- Wichtiger Hinweis ---Bitte beachten Sie, dass bei der Aufstellung auf KunststoffFoliendächern ein Schutzvlies unter dem Fuss ausgelegt werdenmuss. (z.B. Schutzvlies Art.Nr. 120 0220)
