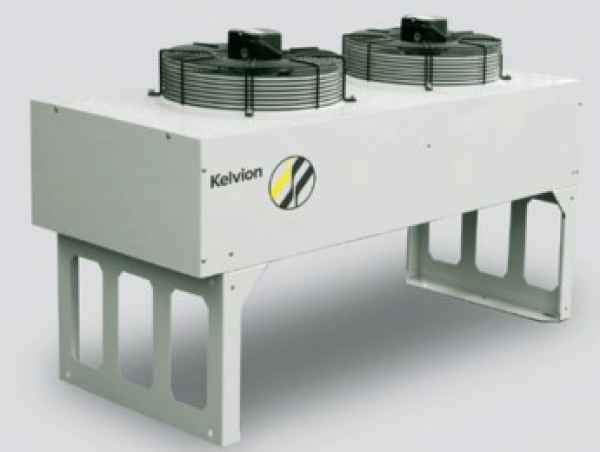

Kelvion Axiallüfterverflüssiger o.Motor RF-DL101F2H

Kelvion Axiallüfterverflüssiger o.Motor RF-DL101F2H

Luftgekühlt / Axiallüfterverflüssiger
Kelvion Axiallüfterverflüssiger o.Motor MSA .03-1x1C

Hersteller: Kelvion

Beschreibung

Die MS-Verflüssiger-Baureihe besteht aus 12 Grundmodellen (3 x MSM & 9 x MSA). Durch die Möglichkeit entweder eine 4- oder 6-polige Ventilatoreinheit auszuwählen, ergeben sich insgesamt 24 Modelle, die einen Leistungsbereich von 3,9 - 26,5 KW abdecken. Verflüssigerblock und Belüftungseinheiten müssen separat bestellt werden.
Durch die im Lieferumfang enthaltenen Füße, ist es möglich den MS-Verflüssiger horizontal oder vertikal aufzustellen. Auch die Montage an der Wand ist möglich. Die Axialventilatoren von deutschen Herstellern erfüllen höchste Qualitäts- und Leistungsansprüche und wurden für den Einsatz im MSVerflüssiger optimiert. Dadurch sind die MS-Verflüssiger sehr geräuscharm.

Wärmetauscher:
Der Wärmetauscher besteht aus innenberipptem 8 mm Kupferrohr und Hochleistungs-Aluminiumlamellen mit einem Lamellenabstand von 2,1 mm. Durch den ausgeprägten Lamellenkragen wird eine dauerhafte und effiziente Verbindung zwischen aufgeweitetem Rohr und Lamelle sichergestellt. Dadurch wird eine hocheffiziente Wärmeübertragung erreicht.
Gehäuse:
Das Gehäuse besteht aus sendzimirverzinktem Stahlblech mit UV-beständiger Pulverbeschichtung (RAL 9018). Diese Oberflächenbeschichtung garantiert höchste Witterungsbeständigkeit und Korrosionsschutz. Alle Befestigungselemente sind aus Edelstahl.
Axialventilatoren:
Geräuscharme Kompakteinheit: Motor mit Ventilatorflügel, Berührungsschutzgitter nach DIN 31001/24176, korrosions- und wettergeschützte Ausführung. Ventilator: Ø 350 mm, dynamisch ausgewuchtet mit Gütestufe G 6.3 nach DIN ISO 1940, mit zwei verfügbaren Drehzahlen:

• 4-polig: 230 ± 10% V-1 Ph , 50Hz, IP 44, Motorschutz durch Thermokontakte, intern verdrahtet, Motorumgebungstemperatur von –25° C bis +60° C, 1295 u/min
• 6-polig: 230 ± 10% V-1 Ph , 50/60Hz, IP 44, Motorschutz durch Thermokontakte, intern verdrahtet, Motorumgebungstemperatur von –25° C bis +60° C, 880 u/min

Die RF-DL Verflüssiger-Baureihe besteht aus 15 Grundmodellen. Durch die Möglichkeit entweder eine 4- oder 6-polige AC Ventilatoreinheit oder auch einen modernen EC Ventilator auszuwählen, ergeben sich insgesamt 45 Modelle, die einen Leistungsbereich von 3,1 – 31,7 KW bei TD 15K abdecken. Durch die Füße (optional), ist es möglich den RF-DL Verflüssiger auch horizontal aufzustellen. Auch die Montage an der Wand ist möglich.• Hinweis: Auf Grund der modularen Bauweise werden die Wärmetauscher, Ventilatoren und Füße getrennt geliefert und müssen auch separat bestellt werden.Wärmetauscher:Rohr: Kupfer innenberippt; Ø 5 mmLamelle: AluminiumEndblech: AluminiumVersetztes RohrsystemLamellenabstand: 2,1 mmmax. zulässiger Betriebsdruck 45 barGehäuse:max. zulässiger Betriebsdruck 45 barbester kantenumschließender Korrosionsschutz durch hochwertige Pulverbeschichtung, kieselgrau RAL 7032Temperatur und UV-beständigleicht zu reinigen durch glatte Oberflächealle Befestigungselemente sind aus EdelstahlAxialventilatoren:AC Technologie oder EC TechnologieAxial-Ventilator in saugender AusführungFlügeldurchmesser: 350 mmzulässige Motoreinsatztemperaturen -25 °C bis +60 °CAnschlussspannung: AC: 4-polig: 230 V ± 10 % / 1 Ph / 50 Hz; AC: 6-polig: 230 V ± 10 % / 1 Ph / 50 Hz; EC: 230 V ± 10 % / 1 Ph / 50 Hzstufenlos drehzahlregelbar mit Phasenanschnittsteuerung oder SpannungsabsenkungEC-Lüftersteuerung CBG-30AV (0 – 30 bar)EC-Lüftersteuerung CBG-50AV (0 – 50 bar) * für Kältemittel R410ASchutzart: IP 44
