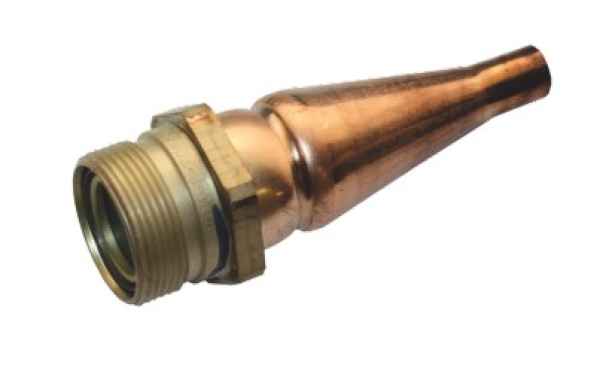

Kupplungshälfte männlich 5502-14-12 o.Flansch u.Kappe

Kupplungshälfte männlich 5502-14-12 o.Flansch u.Kappe

Anschlussadapter / Montagekupplungen Kupplungshälfte
männlich 5502-12-12 o.Flansch u.Kappe

Hersteller: Aeroquip

Beschreibung

Die Aeroquip selbstdichtenden Kupplungen der Serie 5500 wurde konstruktiv für das Verbinden von Kältemittelleitungen für Klima- und Kälteanlagen ausgelegt. Die erprobte Aeroquip-Konstruktion garantiert einen vollen Kältemitteldurchfluss durch die Kupplung mit niedrigem Druckverlust. Sie wurde konstruiert, um eine sichere Lagerung wie auch eine einfache Montage vor Ort der mit Kältemittel vorgefüllten Komponenten von Klima- und Kälteanlagen für den Hausbau, Fahrzeugbau und die Industrie zu ermöglichen. Die 5500 Kupplung besitzt nur ein mechanisches Dichtungselement. Die Kupplungshälften werden direkt auf die Rohre gelötet (zöllige Norm), das verbinden mit Adaptern mittels Gewinden ist damit ausgeschlossen. Die Montage der Kupplung in eine Schottwand wird durch einen einfachen Flansch ermöglicht. Beide Kupplungen werden über eine Sechskantmutter miteinander verbunden. In getrenntem Zustand dichten beide Kupplungshälften vollständig ab. Kältemittelverlust einerseits und das Eindringen von Luft und Schmutz in den Kältekreislauf andererseits sind so gut wie ausgeschlossen. Staubkappen und Staubstopfen zum Schutz der Kupplungshälften sind lieferbar; sie fungieren noch als zusätzliche Abdichtung während des Lagerns und Transportes. Die selbstdichtende Funktion der Kupplungen ermöglicht das werkseitige Vorfüllen von Klimagerätekomponenten. Dadurch wird das zeitraubende Evakuieren und Füllen einer Anlage am Montageort vermieden.

Montage

1. Löcher in Schott oder Platte zum Anbringen der Kupplungshälfte 5502 und für die Schrauben zur Flanschmontage bohren. Die Staubkappe vor dem Positionieren am Schott entfernen. Die innere Kupplungshälfte montieren, indem der Flansch über das Kupplungsende geschoben (vor dem Löten der Rohre) und durch Treibschrauben mit dem Schott zusammengefügt wird. Die Staubkappe vor dem Löten wieder aufsetzen.
2. Beim Anlöten der Kupplungshälften an Rohrenden ist die nachstehende Arbeitsfolge unbedingt zu beachten, wenn die Gasdichtheit der Kupplung nicht beeinträchtigt werden soll. Die Kupferhälfte vor dem löten von der Lötseite her mit Stickstoff ausblasen. Die Lötstelle muss im Inneren der Kupplung von Stickstoff umspült sein, damit Zunderbildung während des Lötens vermieden wird. Kupplungshälften in 20-25 mm tiefes fließendes Wasser stellen, damit die Gummidichtungen nicht verbrennt oder die eingelötete Membran nicht durch die Wärmeentwicklung an der Lötnaht undicht wird. Wenn die Arbeitsbedingungen eine Kühlung durch Eintauchen unmöglich machen, ist die Kupplung mit einen nassen Lappen zu umwickeln, der während des Lötens durch Begießen feucht gehalten wird. Als Lot ist „4003 U“ zu verwenden. Die Schmelztemperatur liegt zwischen 595 und 630°C, das notwendige Flussmittel ist als Mantel bereits um das metallische Lot herumgelegt. Bei sachgemäßer Verarbeitung dieses Lotes ist ein Verputzen nicht mehr erforderlich. Als Wärmequelle kann ein einflammiger kleiner Brenner dienen, der das Löten ohne Verfärbung ermöglicht. Empfehlenswert ist jedoch ein zweiarmiger sog. Zangenbrenner; seine einander gegenüberstehenden Düsen sorgen für eine gleichmäßigere Wärmeverteilung rund um das einzulötende Rohr.
3. Lötverbindungen optisch kontrollieren und Verschlusskappen bzw. -stopfen wieder montieren.
4. Falls erforderlich, die Gewinde beider Kupplungshälften mit einem reinen Tuch säubern, um den Einschluss von Schmutz und Feuchtigkeit in das System zu verhindern.
5. Dann die Überwurfmutter mit der Hand aufschrauben, bis das Gewinde sicher gefasst hat, und mit zwei genau passenden oder verstellbaren Schraubenschlüsseln nachziehen, bis merklicher Widerstand auftritt. Muttern-Sechskant und Schottwand bzw. Gegensechskant axial markieren und Mutter weiter anziehen, bis die Markierung um 1/4 Drehung (ca. 90°) gegeneinander versetzt sind. Damit wird eine lecksichere metallische Verbindung zwischen den Kupplungshälften bewirkt.
