LG Deckenkassette UT18FH NB0 + UUB1 U20 - 5,0 kW

Produkteigenschaften

Die 4-Wege-DECKENKASSETTE fügt sich durch die weiße Blende im Smart Grid Design gut in jeden Raum ein. Die vier separat steuerbaren Lamellen im Dual-Vane-Design ermöglichen eine nahezu zugfreie Luftverteilung.

Dual Sensing
Die Verdampfungstemperatur passt sich für eine optimale Luftfeuchte an. Diese wird genau wie die Raumtemperatur von der Kabelfernbedienung Standard III gemessen. Damit erreicht das Gerät im Sommer eine effektive Entfeuchtung bei konstanter Solltemperatur und verhindert im Winter ein Austrocknen.

Dual Vane (ab Baugröße 24)
Die innovative Luftlamelle ist in Ausblasrichtung zweigeteilt. Die einzelnen Elemente ermöglichen eine optimale Luftführung im Kühl- und Heizmodus. Der Ausblaswinkel von 10° sorgt für das perfekte Erreichen des Coanda-Effektes, womit Zugerscheinungen vermieden werden.

Bodensensor (optional)
Der Sensor erfasst die Werte am Boden des Raumes und im Gerät. Diese bilden die Basis zum Errechnen der idealen Temperatur für alle im Raum befindlichen Personen.

Personensensor (optional)
Dieser Sensor erfasst die im Raum befindlichen Personen und ermöglicht – je nach Präferenz – einen direkten oder indirekten Luftstrom. Außerdem misst er die Präsenz, um die Leistung bei Nichtbelegung abzusenken oder das Gerät abzuschalten. Der Vorteil: 54 % Energie können gespart werden.

Air Purification Kit (optional)
Die Reinigung der Raumluft läuft in vier Phasen ab. Mehrstufige Luftfilter und ein fotokatalytischer Geruchsfilter sorgen für beste Luftqualität. Der Verschmutzungsgrad wird in vier Farben an der Blende und in µg/m³ an der Fernbedienung angezeigt.

Automatische Absenkblende (optional)
Eine unkomplizierte Reinigung ist dank der vier Meter absenkbaren Filterblende möglich. Ein Sensor überwacht diesen Vorgang, um je nach Hängung Kollisionen beispielsweise mit einem Tisch oder dem Fußboden zu vermeiden.

Features

• Energieeffizienz A+++*
• Schalldruckpegel ab 30 dB(A)*
• Förderhöhe Kondensatpumpe 700 mm
• Kühlen bis -20 °C Außentemperatur*
• Heizen bis -25 °C Außentemperatur*

Technische Daten

SET				UT18F H	UT24F H	UT30F H	UT36F H
Nennkühlleistung (min-max)1			kW	5,00 (2,00 - 6,00)	6,80 (2,70 - 8,30)	8,00 (3,20 - 9,50)	9,50 (3,80 - 12,80)
Nennheizleistung (min-max)1			kW	5,80 (2,30 - 7,00)	7,90 (3,20 - 9,90)	9,00 (3,60 - 10,70)	10,80 (4,30 - 13,70)
Heizleistung	-5°C AT		kW	5,80	7,90	9,00	10,80
Heizleistung	-15°C AT		kW	4,64	6,32	6,75	8,64
SEER / Effizienzklasse	Kühlen		A+++ bis D	7,60 / A++	8,50 / A+++	7,80 / A++	7,60 / A++
SCOP / Effizienzklasse	Heizen		A+++ bis D	4,40 / A+	4,80 / A++	4,80 / A++	4,50 / A+
ETAs,c	Kühlen		%	230	280	359	437
ETAs,h	Heizen		%	173	189	189	177
Jahresenergieverbrauch (ErP)	Kühlen / Heizen		kWh/a	230 / 1.305	280 / 1.604	359 / 1.604	437 / 2.956
Nennleistungsaufnahme2	Kühlen		kW	1,30	1,70	2,10	2,20
	Heizen		kW	1,50	1,80	2,10	2,40
Betriebsstrom	Kühlen		A	7,20	7,40	9,40	3,60
	Heizen		A	7,70	7,80	9,50	3,80
INNENEINHEIT				UT18FH NB0	UT24FH NA0	UT30FH NA0	UT36FH NA0
Luftvolumenstrom	Kühlen	N / M / H	m³/h	840 / 930 / 1.020	1.140 / 1.284 / 1.428	1.140 / 1.284 / 1.428	1.380 / 1.500 / 1.680
Schalldruckpegel3	Kühlen	N / M / H	dB(A)	34 / 36 / 37	40 / 41 / 42	40 / 41 / 42	41 /42 / 44
Schallleistungspegel4	Kühlen	Max	dB(A)	52	56	56	59
Entfeuchtungsrate			l/h	1,91	1,70	2,70	2,61
Förderhöhe Kondensatpumpe5			mm	700	700	700	700
Korpus	Abmessungen	H x B x T	mm	204 x 840 x 840	288 x 840 x 840	288 x 840 x 840	288 x 840 x 840
	Gewicht		kg	21,1	25,3	25,3	27,3
Blende	Typ			PT-AFGW0	PT-AFGW0	PT-AFGW0	PT-AFGW0
	Abmessungen	H x B x T	mm	35 x 950 x 950	35 x 950 x 950	35 x 950 x 950	35 x 950 x 950
	Gewicht		kg	7,5	7,5	7,5	7,5

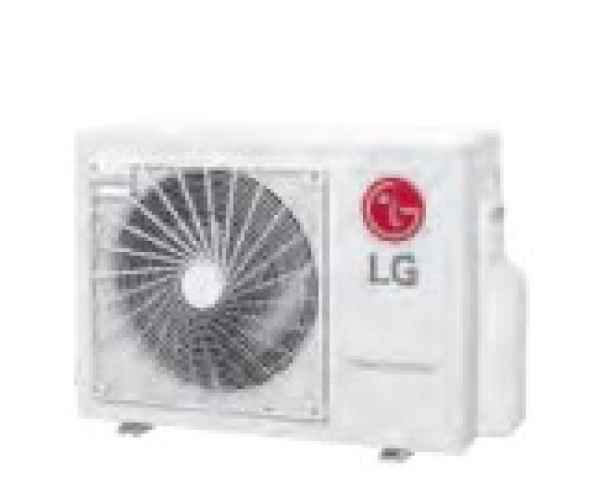

AUSSENEINHEIT				UUB1 U20	UUC1 U40	UUC1 U40	UUD3 U30
Einsatzgrenze Außentemperatur	Kühlen		°C	-15 / 48	-15 / 48	-15 / 48	-15 / 48
	Heizen		°C	-20 / 18	-18 / 18	-18 / 18	-20 / 18
Luftvolumenstrom			m³/h	3.000	3.480	3.480	6.600
Schalldruckpegel6	Kühlen	H	dB(A)	47	48	50	50
Schalleistungspegel4	Kühlen	Max	dB(A)	63	65	68	66
Abmessungen		H x B x T	mm	650 x 870 x 330	834 x 950 x 330	834 x 950 x 330	1.380 x 950 x 330
Gewicht			kg	44,5	57,7	57,7	85,0
MONTAGE				UT18F H	UT24F H	UT30F H	UT36F H
Rohrleitungsanschlüsse		Flüssig	mm (Zoll)	6,35 (1/4)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
		Gas	mm (Zoll)	12,70 (1/2)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)
		Kondensat	mm	32	32	32	32
Rohrleitungslänge	Länge AE-IE	Max	m	30	50	50	85
	Länge AE-IE	Min	m	5	5	5	5
	Höhe AE-IE	Max	m	30	30	30	30
Kältemittel R32	Werksfüllung / tCO2-Äquivalent		kg / tCO2e	1,2 / 0,81	1,9 / 1,283	1,9 / 1,283	3 / 2,025
	vorgefüllt bis		m	7,5	7,5	7,5	7,5
	Nachfüllmenge		g/m	20	40	40	40
Spannungsversorgung	über das Außengerät		V / Ph / Hz	230 / 1 / 50	230 / 1 / 50	230 / 1 / 50	400 / 3 / 50
Elektroleitung7	Zuleitung	AE	Anz. X mm²	3 x 2,5	3 x 2,5	3 x 2,5	5 x 2,5
	Steuerleitung	AE-IE	Anz. X mm²	4 x 1,5	4 x 1,5	4 x 1,5	4 x 1,5
Absicherung7	träge	Max	A	20	25	25	20

¹ Die Leistungsangaben basieren auf folgenden Bedingungen: Kühlbetrieb: Innentemperatur 27°C TK / 19°C FK, Außentemperatur 35°C TK / 24°C FK; Heizbetrieb: Innentemperatur 20°C TK / 15°C FK, Außentemperatur 7°C TK / 6°C FK; Verbindungsrohrlänge: 7,5m, Höhenunterschied: 0m / ² Leistungen geprüft nach EN14511. / ³ Schalldruckpegel gemessen im Abstand von 1,5m mittig unterhalb des Gerätes. / ⁴ Schallleistungspegel gemessen nach DIN EN ISO 3741 / ⁵ Förderhöhe gemessen von Unterkante Gerät bis Oberkante Kondensatleitung. / ⁶ Schalldruckpegel gemessen im Abstand von 1m und in einer Höhe von 1,5m. / ⁷ Die Dimensionierung der Elektroleitung und der Absicherung muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen.
