LG Deckenkassette UT30F NB0 + UUB1 U20 - 7,5 kW

Produkteigenschaften

Die 4-Wege-DECKENKASSETTE fügt sich durch die weiße Blende im Smart Grid Design gut in jeden Raum ein. Die vier separat steuerbaren Lamellen im Dual-Vane-Design ermöglichen eine nahezu zugfreie Luftverteilung.

Dual Sensing
Die Verdampfungstemperatur passt sich für eine optimale Luftfeuchte an. Diese wird genau wie die Raumtemperatur von der Kabelfernbedienung Standard III gemessen. Damit erreicht das Gerät im Sommer eine effektive Entfeuchtung bei konstanter Solltemperatur und verhindert im Winter ein Austrocknen.

Dual Vane (ab Baugröße 24)
Die innovative Luftlamelle ist in Ausblasrichtung zweigeteilt. Die einzelnen Elemente ermöglichen eine optimale Luftführung im Kühl- und Heizmodus. Der Ausblaswinkel von 10° sorgt für das perfekte Erreichen des Coanda-Effektes, womit Zugerscheinungen vermieden werden.

Bodensensor (optional)
Der Sensor erfasst die Werte am Boden des Raumes und im Gerät. Diese bilden die Basis zum Errechnen der idealen Temperatur für alle im Raum befindlichen Personen.

Personensensor (optional)
Dieser Sensor erfasst die im Raum befindlichen Personen und ermöglicht – je nach Präferenz – einen direkten oder indirekten Luftstrom. Außerdem misst er die Präsenz, um die Leistung bei Nichtbelegung abzusenken oder das Gerät abzuschalten. Der Vorteil: 54 % Energie können gespart werden.

Air Purification Kit (optional)
Die Reinigung der Raumluft läuft in vier Phasen ab. Mehrstufige Luftfilter und ein fotokatalytischer Geruchsfilter sorgen für beste Luftqualität. Der Verschmutzungsgrad wird in vier Farben an der Blende und in µg/m³ an der Fernbedienung angezeigt.

Automatische Absenkblende (optional)
Eine unkomplizierte Reinigung ist dank der vier Meter absenkbaren Filterblende möglich. Ein Sensor überwacht diesen Vorgang, um je nach Hängung Kollisionen beispielsweise mit einem Tisch oder dem Fußboden zu vermeiden.

Features

• Energieeffizienz A+++*
• Schalldruckpegel ab 30 dB(A)*
• Förderhöhe Kondensatpumpe 700 mm
• Kühlen bis -20 °C Außentemperatur*
• Heizen bis -25 °C Außentemperatur*

Technische Daten

SET				CT18F C	CT24F C	UT30F C	UT36F C
Nennkühlleistung (min-max)1			kW	5,00 (1,80 - 5,50)	6,80 (2,70 - 7,50)	7,50 (3,00 - 8,30)	9,50 (3,80 - 10,80)
Nennheizleistung (min-max)1			kW	5,20 (2,10 - 5,70)	7,50 (3,00 - 8,60)	7,90 (3,20 - 8,70)	10,80 (4,30 - 11,70)
Heizleistung	-5°C AT		kW	4,30	7,50	7,90	10,80
Heizleistung	-15°C AT		kW	2,50	5,40	5,60	7,70
SEER / Effizienzklasse	Kühlen		A+++ bis D	6,30 / A++	7,00 / A++	6,80 / A++	6,70 / A++
SCOP / Effizienzklasse	Heizen		A+++ bis D	3,90 / A	4,20 / A+	4,20 / A+	4,30 / A+
ETAs,c	Kühlen		%	278	340	386	496
ETAs,h	Heizen		%	153	165	165	169
Jahresenergieverbrauch (ErP)	Kühlen / Heizen		kWh/a	278 / 1.005	340 / 1.367	386 / 1.367	496 / 1.823
Nennleistungsaufnahme2	Kühlen		kW	1,76	2,00	2,31	2,79
	Heizen		kW	1,45	2,21	2,37	2,77
Betriebsstrom	Kühlen		A	7,80	8,80	10,10	12,40
	Heizen		A	6,40	9,60	10,40	12,30
INNENEINHEIT				CT18F NQ0	CT24F NB0	UT30F NB0	UT36F NA0
Luftvolumenstrom	Kühlen	N / M / H	m³/h	660 / 720 / 780	780 / 900 / 1.020	930 / 1.020 / 1.140	1.350 / 1.500 / 1.650
Schalldruckpegel3	Kühlen	N / M / H	dB(A)	37 / 39 / 41	34 / 36 / 38	35 / 37 / 40	41 / 42 / 44
Schallleistungspegel4	Kühlen	Max	dB(A)	57	53	57	61
Entfeuchtungsrate			l/h	1,84	2,61	3,10	2,50
Förderhöhe Kondensatpumpe5			mm	700	700	700	700
Korpus	Abmessungen	H x B x T	mm	256 x 570 x 570	204 x 840 x 840	204 x 840 x 840	288 x 840 x 840
	Gewicht		kg	13,9	21,1	21,1	25,3
Blende	Typ			PT-QAGW0	PT-AAGW0	PT-AAGW0	PT-AAGW0
	Abmessungen	H x B x T	mm	34 x 620 x 620	35 x 950 x 950	35 x 950 x 950	35 x 950 x 950
	Gewicht		kg	3,0	7,1	7,1	7,1

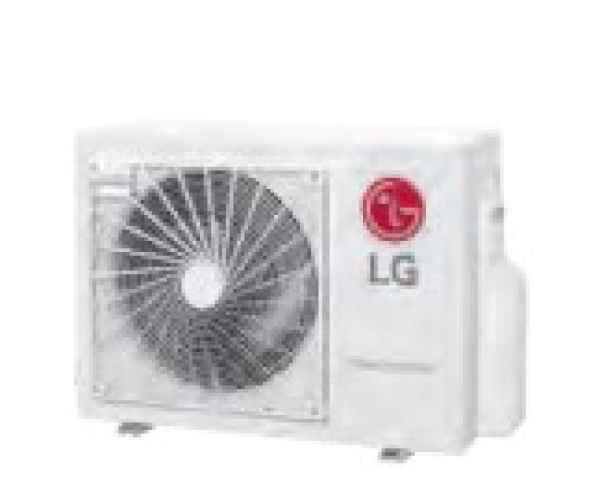

AUSSENEINHEIT				UUA1 UL0	UUB1 U20	UUB1 U20	UUC1 U40
Einsatzgrenze Außentemperatur	Kühlen		°C	-10 / 48	-10 / 48	-10 / 48	-20 / 50
	Heizen		°C	-10 / 18	-15 / 18	-15 / 18	-15 / 18
Luftvolumenstrom			m³/h	1.680	3.000	3.000	3.480
Schalldruckpegel6	Kühlen	H	dB(A)	49	48	50	54
Schalleistungspegel4	Kühlen	Max	dB(A)	65	65	67	70
Abmessungen		H x B x T	mm	545 × 770 × 288	650 x 870 x 330	650 x 870 x 330	834 x 950 x 330
Gewicht			kg	33,3	44,5	44,5	57,7
MONTAGE				CT18F C	CT24F C	UT30F C	UT36F C
Rohrleitungsanschlüsse		Flüssig	mm (Zoll)	6,35 (1/4)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
		Gas	mm (Zoll)	12,70 (1/2)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)
		Kondensat	mm	32	32	32	32
Rohrleitungslänge	Länge AE-IE	Max	m	30	35	35	50
	Länge AE-IE	Min	m	5	5	5	5
	Höhe AE-IE	Max	m	30	30	30	30
Kältemittel R32	Werksfüllung / tCO2-Äquivalent		kg / tCO2e	1 / 0,675	1,2 / 0,81	1,2 / 0,81	1,9 / 1,283
	vorgefüllt bis		m	7,5	7,5	7,5	7,5
	Nachfüllmenge		g/m	20	40	40	40
Spannungsversorgung	über das Außengerät		V / Ph / Hz	230 / 1 / 50	230 / 1 / 50	230 / 1 / 50	230 / 1 / 50
Elektroleitung7	Zuleitung	AE	Anz. X mm²	3 x 1,5	3 x 2,5	3 x 2,5	3 x 2,5
	Steuerleitung	AE-IE	Anz. X mm²	4 x 1,5	4 x 1,5	4 x 1,5	4 x 1,5
Absicherung7	träge	Max	A	16	20	20	25

¹ Die Leistungsangaben basieren auf folgenden Bedingungen: Kühlbetrieb: Innentemperatur 27°C TK / 19°C FK, Außentemperatur 35°C TK / 24°C FK; Heizbetrieb: Innentemperatur 20°C TK / 15°C FK, Außentemperatur 7°C TK / 6°C FK; Verbindungsrohrlänge: 7,5m, Höhenunterschied: 0m / ² Leistungen geprüft nach EN14511. / ³ Schalldruckpegel gemessen im Abstand von 1,5m mittig unterhalb des Gerätes. / ⁴ Schallleistungspegel gemessen nach DIN EN ISO 3741 / ⁵ Förderhöhe gemessen von Unterkante Gerät bis Oberkante Kondensatleitung. / ⁶ Schalldruckpegel gemessen im Abstand von 1m und in einer Höhe von 1,5m. / ⁷ Die Dimensionierung der Elektroleitung und der Absicherung muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen.
