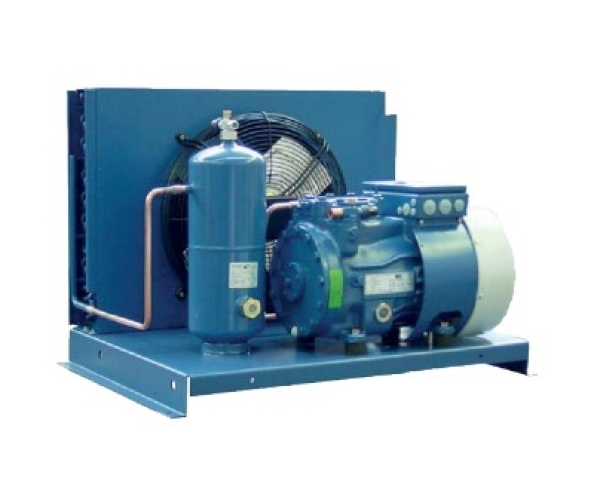

Bock Verflüssigungssatz SHAX 22e/190-4 L 400V
Halbhermetisch / Hubkolben
Bock Verflüssigungssatz SHAX 22e/ 190-4 L 400V
Hersteller: BockBeschreibung
SHG L Verflüssigungssätze luftgekühlt
Mit der aktuellen Aggregate-Baureihe bietet Ihnen Bock ein umfangreiches Programm von 5,4 bis 67 m³/h Hubvolumen.
SHA L Verflüssigungssätze luftgekühlt
Mit der aktuellen Aggregate-Baureihe bietet Ihnen Bock ein umfangreiches Programm von 5,4 bis 57 m³/h Hubvolumen. Im unteren und mittleren Leistungsbereich kommen dabei die neusten Verdichter der Pluscom-Generation zur Anwendung. Alle Aggregate sind nach einem durchgängigen Baukastenprinzip aufgebaut.
Anwendungsbereich
(R404A, R507A, R448A, R449A, R407F) für Tiefkühlung
Zuverlässige und sichere Ölversorgung
Alle Verdichter sind mit klassischem Schmierölkreislauf und drehrichtungsunabhängiger Ölpumpe ausgerüstet
Hohe Kälteleistung bei reduzierter Leistungsaufnahme
Großzügig dimensionierte Verflüssiger mit optimierten Rohrkreisläufen und Wärmeübergängen in Verbindung mit Hochleistungslüftern
Wirtschaftliche Lüfter
Aussenläufermotoren einphasig (230V -1- 50/60Hz) mit Wicklungsschutz. Motor geeignet zur elektronischen Drehzahlregelung für optimaleVerflüssigungsdruckeinstellung
HG...e
Bei den Verdichtern der e-Serie handelt es sich um effizienzoptimierte Modelle. Durch technische Optimierungen wird hier der Energieverbrauch hinsichtlich Motoren-Wirkungsgrad, Gasströmung und Effizienz des Ventilsystemsverbessert.
HG... P
Mit der Pluscom-Serie bieten wir Ihnen Verdichter kleiner Leistung für Laden- und Thekenbau mit extrem kompakten Einbaumaßen, einem Höchstmaßan Laufruhe sowie dem hohen Qualitätsniveau.
Besonderes Highlight: Stufenlose Drehzahlregulierung über externe Frequenzumformertechnologie.SHG L Verflüssigungssätze luftgekühltMit der aktuellen Aggregate-Baureihe bietet Ihnen Bock ein umfangreiches Programm von 5,4 bis 67 m³/h Hubvolumen.SHA L Verflüssigungssätze luftgekühltMit der aktuellen Aggregate-Baureihe bietet Ihnen Bock ein umfangreiches Programm von 5,4 bis 57 m³/h Hubvolumen.Im unteren und mittleren Leistungsbereich kommen dabei die neusten Verdichter der Pluscom-Generation zur Anwendung.Alle Aggregate sind nach einem durchgängigen Baukastenprinzip aufgebaut.Anwendungsbereich (R404A, R507A, R448A, R449A, R407F) für TiefkühlungZuverlässige und sichere ÖlversorgungAlle Verdichter sind mit klassischem Schmierölkreislauf und drehrichtungsunabhängiger Ölpumpe ausgerüstetHohe Kälteleistung bei reduzierter LeistungsaufnahmeGroßzügig dimensionierte Verflüssiger mit optimierten Rohrkreisläufen und Wärmeübergängen in Verbindung mit HochleistungslüfternWirtschaftliche LüfterAussenläufermotoren einphasig (230V -1- 50/60Hz) mit Wicklungsschutz. Motor geeignet zur elektronischen Drehzahlregelung für optimale VerflüssigungsdruckeinstellungHG...eBei den Verdichtern der e-Serie handelt es sich um effizienzoptimierte Modelle.Durch technische Optimierungen wird hier der Energieverbrauch hinsichtlich Motoren-Wirkungsgrad, Gasströmung und Effizienz des Ventilsystems verbessert.HG... PMit der Pluscom-Serie bieten wir Ihnen Verdichter kleiner Leistung für Laden- und Thekenbau mit extrem kompakten Einbaumaßen, einem Höchstmaß an Laufruhe sowie dem hohen Qualitätsniveau.Besonderes Highlight: Stufenlose Drehzahlregulierung über externe Frequenzumformertechnologie.
AbmessungenArt der AufstellungInnenaufstellungAllgemeinAnzahl der Zylinder2 Stk.BauarthalbhermetischKältemittelR404A R507A R448A R449A R407FTypSHAX 22e/190-4 LVerflüssigungsartluftgekühltAnschlüsseServiceanschlussY17/16 UNF ZollY27/16 UNF ZollElektrische DatenAnlaufstrom (Rotor blockiert)87 / 50 Asiehe Erläuterung 1Versorgungsspannung400/3/50 V/Ph/Hzsiehe Erläuterung 1max. Betriebsstrom10,9 / 6,3 Asiehe Erläuterung 1max. Leistungsaufnahme3,5 kWsiehe Erläuterung 1GewichtGewicht netto151,0 kgLeistungsdatenFrequenzgeregeltNeinFördervolumen16,50 m³/hbei 1450 min-1RohranschlüsseFlüssigkeitsleitung12,0 mm1/2 ZollSaugleitung16,0 mm5/8 ZollSammlerdatenSammlervolumen8,0 lmax. Kältemittelfüllung8,8 kgR134a (siehe Erläuterung 2) 7,7 kgR404A (siehe Erläuterung 2) 8,3 kgR407C (siehe Erläuterung 2)VentilatordatenLeistungsaufnahme1 x 580 WLuftdurchsatz5950 m³/hLüfteranzahl1 Stk.Versorgungsspannung230/1/50 V/Ph/Hzmax. Betriebsstrom2,50 A GesamtVerdichterdatenVerbauter VerdichterHAX22e/190-4VolumenÖlfüllungFuchs Reniso Triton SE55Ölmenge1,1 lErläuterungToleranz (±10%) bezogen auf Mittelwert des Spannungsbereichs. Andere Spannungen und Stromarten auf Anfrage.220-240 V Δ / 380-420 V Y - 3 - 50 Hz265-290 V Δ / 440-480 V Y - 3 - 60 HzDie Angabe der max. Leistungsaufnahme bezieht sich auf die eingestellte Netzversorgung. Max. Betriebsstrom / max. Leistungsaufnahme für die Auslegung von Schützen, Zuleitungen und Sicherungen berücksichtigen. Schütze: Gebrauchskategorie AC3Anlaufstrom (Rotor blockiert):- Part winding (PW) Motor: Wicklung 1 / Wicklung 1+2- Motor: Stern/Dreieck (Y/Δ) Bei 20°C Flüssigkeitstemperatur und 90 % Inhalt
