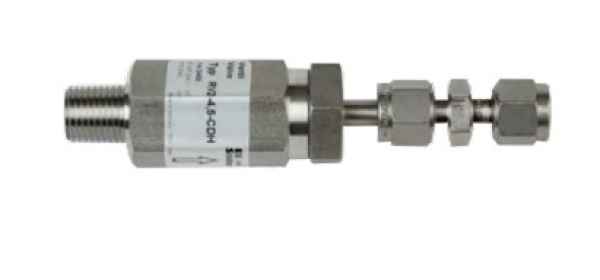

ESK Druckdifferenzventil CO₂ RV3-4,5-CDH

ESK Druckdifferenzventil CO₂ RV3-4,5-CDH – Präzises Ventil für Hochdruck-CO₂-Systeme bis 100 bar

Das ESK Druckdifferenzventil CO₂ RV3-4,5-CDH dient zur konstanten Regelung des Öl- und Kältemittelflusses in Hochdrucksystemen mit CO₂ (R744). Mit einem Arbeitsdruck bis 100 bar und einer Druckdifferenzeinstellung von 4,5 bar garantiert es eine präzise Druckregelung zwischen Ölabscheider und Ölsammelbehälter. Das Ventil ist robust, kompakt und für den Dauerbetrieb in CO₂-Kälteanlagen konzipiert.

Vorteile auf einen Blick

• CO₂-geeignet: für transkritische und subkritische CO₂-Systeme bis 100 bar
• Präzise Druckregelung: Konstanthaltung von Δp = 4,5 bar
• Robuste Bauweise: massives Stahlgehäuse für industrielle Anwendungen
• Wartungsfrei: keine beweglichen Teile außer Membran und Ventilteller
• Kompakte Bauform: für einfache Integration in ESK-Ölmanagementsysteme
• Qualitätsprodukt: entwickelt und gefertigt nach ESK-Sicherheitsstandard und PED 2014/68/EU

Ausführliche Produktbeschreibung

Das Druckdifferenzventil RV3-4,5-CDH von ESK stellt eine konstante Druckdifferenz zwischen Hochdruck- und Niederdruckseite sicher, um eine kontrollierte Ölrückführung zu gewährleisten. In CO₂-Systemen verhindert dies Überdrücke im Ölabscheider und sichert die stabile Rückführung zum Verdichterkreislauf.

Das Ventil wird in Linie zwischen Ölabscheider und Ölsammelgefäß montiert und arbeitet vollkommen selbstregulierend. Dank seiner hohen Druckbeständigkeit und CO₂-optimierten Dichtungen eignet es sich für alle R744-Anwendungen in Kälte- und Wärmepumpenanlagen. In Kombination mit den ESK-Ölabscheidern und Füllstandskontrollen entsteht ein zuverlässiges Gesamtsystem für effizientes Ölmanagement.

Wichtige Hinweise

Installation und Inbetriebnahme nur durch zertifiziertes Fachpersonal. Für CO₂ (R744) geeignet – nicht für HFKW- oder HFO-Systeme verwenden. Dichtheitsprüfung vor Inbetriebnahme durchführen und Druckrichtung beachten. Das Ventil ist nicht verstellbar – werksseitig auf 4,5 bar eingestellt.

FAQ

Welche Aufgabe hat das ESK Druckdifferenzventil RV3-4,5-CDH?

Es hält eine konstante Druckdifferenz zwischen Ölabscheider und Ölsammelbehälter, um eine stabile Ölrückführung zu sichern.

Für welche Systeme ist es geeignet?

Für CO₂ (R744) Hochdrucksysteme bis 100 bar in Kälte- und Wärmepumpenanlagen.

Kann der Einstelldruck verändert werden?

Nein, das Ventil ist werksseitig auf eine Druckdifferenz von 4,5 bar eingestellt und nicht verstellbar.

KälteHeld – Ihr Fachpartner für ESK-CO₂-Komponenten, Ölmanagement und Hochdruck-Regeltechnik in Deutschland, Österreich & der EU.
