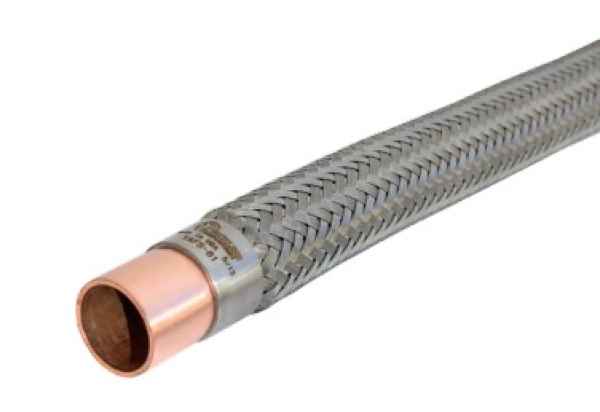

ESK Schwingungsdämpfer VAFS-31 10mm 60bar
Dämpfer / Schwingungsdämpfer
ESK Schwingungsdämpfer VAFS-31 10mm 60bar
Hersteller: ESK SchultzeBeschreibung
Die Vibrationsdämpfer vom Typ VAFS und PS sind für Betriebsdrücke bis 60 bar freigegeben und werden zwischen den Verdichtern und dem druck- und saugseitigen Rohrsystem von Kälte- und Klimaanlagen sowie Wärmepumpen eingebaut, um vom Verdichter ausgehende Schwingungen aufzunehmen und zu eliminieren. Sie bestehen aus einem Wellrohr mit Anschlussstutzen und sind mit einem Drahtgeflecht ummantelt. Als Material wird für den Körper ausschließlich Edelstahl und für den Anschluss Kupfer verwendet. Nach der Fertigung werden die Vibrationsdämpfer einer 100%igen Druck- und Dichtigkeitsprüfung unterzogen. Die Vibrationsdämpfer vom Typ VAFS und PS sind für standardmäßig für R410a, R744, R290, R600a und R1270 freigegeben.
Installationshinweise:
Der Vibrationsdämpfer sollte stets parallel zur Schwingungsrichtung installiert werden. Gibt es Schwingungen in zwei Richtungen, wird der Einbau eines zweiten Vibrationsdämpfers empfohlen. ➞ Konstruktionsbedingt müssen die Vibrationsdämpfer beim Einlöten nicht gekühlt werden.Die Vibrationsdämpfer vom Typ VAFS und PS sind für Betriebsdrücke bis 60 bar freigegeben und werden zwischen den Verdichtern und dem druck- und saugseitigen Rohrsystem von Kälte- und Klimaanlagen sowie Wärmepumpen eingebaut, um vom Verdichter ausgehende Schwingungen aufzunehmen und zu eliminieren.Sie bestehen aus einem Wellrohr mit Anschlussstutzen und sind mit einem Drahtgeflecht ummantelt. Als Material wird für den Körper ausschließlich Edelstahl und für den Anschluss Kupfer verwendet. Nach der Fertigung werden die Vibrationsdämpfer einer 100%igen Druck- und Dichtigkeitsprüfung unterzogen.Die Vibrationsdämpfer vom Typ VAFS und PS sind für standardmäßig für R410a, R744, R290, R600a und R1270 freigegeben.Installationshinweise:Der Vibrationsdämpfer sollte stets parallel zur Schwingungsrichtung installiert werden. Gibt es Schwingungen in zwei Richtungen, wird der Einbau eines zweiten Vibrationsdämpfers empfohlen.➞ Konstruktionsbedingt müssen die Vibrationsdämpfer beim Einlöten nicht gekühlt werden.
AbmessungenLänge210 mmAllgemeinMaterialEdelstahlAnschlüsse aus Kupferfür KältemittelR410A, R744, R290, R600a, R1270AnschlüsseAnschluss10 mmLötDruckmax. Betriebsdruck60 barbei -50 bis +140°CGewichtGewicht netto0,05 kgTemperaturdatenzul. Betriebstemperatur-50 bis +140 °C
