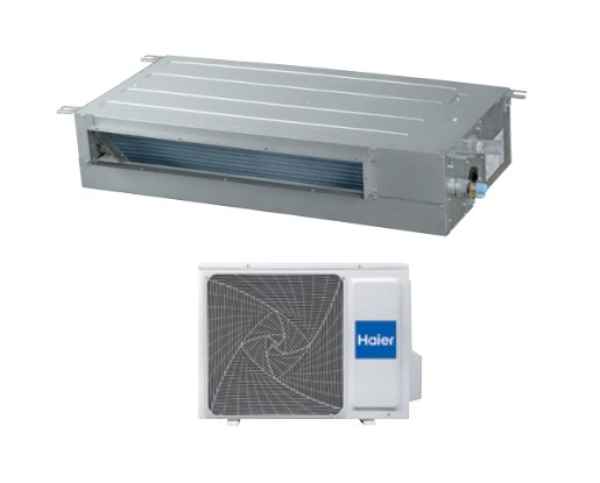

Haier KANALEINBAUGERÄT FLACHES DESIGN Set AD35S2SS1FA(H) + 1U35S2SM1FA-2 - 3,5 kW

Wohnbereich Single Split KANALEINBAUGERÄT FLACHES DESIGN
AD35S2SS1FA + 1U35S2SM1FA

Highlights

• Niedriger Geräuschpegel
• Kompaktes Design
• Blenden-Kit (optional): Luftausblas- und Ansauggitter
• Kondensat-Ablaufpumpe
• Flexible Installation
• UVC Sterilisation
• WLAN-Steuerung integriert

Technische Daten

Innengerät	Modell		AD35S2SS1FA(H)	AD50S2SS1FA(H)	AD71S2SS1FA(H)
Außengerät	Modell		1U35S2SM1FA-2	1U50S2SJ2FA-2	1U71S2SR2FA
Leistungsdaten
Ausgangsleistung - Kühlen	Nennwert (Min-Max)	kW	3.50 (0.90 - 4.50)	5.00 (1.80 - 6.00)	7.10 (2.00 - 7.60)
Ausgangsleistung - Heizen	Nennwert (Min-Max)	kW	4.00 (1.00 - 4.80)	5.50 (2.00 - 6.20)	7.50 (3.00 - 8.30)
Leistungsaufnahme - Kühlen	Nennwert (Min-Max)	kW	1.06 (0.28 - 1.80)	1.53 (0.55 - 2.10)	2.20 (0.60 - 2.90)
Leistungsaufnahme - Heizen	Nennwert (Min-Max)	kW	1.07 (0.28 - 1.80)	1.47 (0.60 - 2.10)	2.01 (0.60 - 2.90)
Energieklasse	EER	W/W	3.30	3.26	3.24
	COP	W/W	3.73	3.73	3.73
Kühlen Pdesign	35°C	kW	3.50	5.00	7.10
Heizen Pdesign	(-10°C)	kW	3.00	4.30	5.00
Energieklasse	SEER		6.10 (A++)	6.10 (A++)	6.10 (A++)
	SCOP		3.80 (A)	4.00 (A)	3.80 (A)
Jährlicher Energieverbrauch - Kühlen		kWh/a	241	315	406
Jährlicher Energieverbrauch - Heizen		kWh/a	1427	1961	1836
Innengerät
Spannungsversorgung		Ph/V/Hz	1/220~240/50/60	1/220~240/50/60	1/220~240/50/60
Luftvolumenstrom	(H/M/L/Q)	m³/h	600/480/420	900/750/600	1000/850/750
Externer statischer Druck		Pa	0/10/20/40
Hohe Schallleistung		dB	53	54	57
Schalldruck		dB(A)	33/28/25	36/34/32	46/44/42
Nettoabmessungen	BxTxH	mm	850x420x185	1170x420x185	1170x420x185
Verpackungsabmessungen	BxTxH	mm	1045x530x260	1365x530x260	1365x530x260
Netto-/ Bruttogewicht		kg	16,0/21,0	22,0/28,0	25,2/28,4
Bedienfeld (optional)	Modell		P1B-890IA/D	P1B-1210IA/D	P1B-1210IA/D
Nettoabmessungen			890x100x190 (Auslass) 890x290,5x32,4 (Einlass)	1210x190x100 (Auslass) 1210x290x32,4 (Einlass)
Verpackungsabmessungen			938x335x220	1258x335x220	1258x335x220
Netto-/ Bruttogewicht			4,0/5,0	5,0/6,0	5,0/6,0
Außengerät
Spannungsversorgung		Ph/V/Hz	1/220-240/50	1/220-240/50	1/220-240/50/60
Netzkabel		N x mm²	3 x 1,5	3 x 1,5	3 x 4,0
Verbindungskabel		N x mm²	4 x 1,0	4 x 1,0	4 x 2,5
Schallleistung	Max	dB	61	63	67
Schalldruck	Max	dB(A)	48	50	54
Betriebsstrom Kühlen/Heizen	Max	A	8,0	10,68	13,1
Anlaufstrom Kühlen/Heizen	Max	A	2,0	2,0	2,0
Nettoabmessungen	BxTxH	mm	800x275x553	820x338x614	890x353x697
Verpackungsabmessungen	BxTxH	mm	902x375x607	940x930x697	1046x460x780
Netto-/Bruttogewicht		kg	30,0/32,9	35,7/38,5	45,0/50,0
Kompressortyp			Drehwechselrichter	Drehwechselrichter	Doppel-Drehwechselrichter
Installationsdaten
Kältemittel			R32	R32	R32
Flüssigkeitsleitung	Ø	mm (Zoll)	6.35 (1/4)	6.35 (1/4)	9.52 (3/8)
Sauggasleitung	Ø	mm (Zoll)	9.52 (3/8)	12.7 (1/2)	15.88 (5/8)
Standardrohrlänge ohne zus. Kältemittelfüllung		m	7	7	10
Maximale Rohrlänge		m	20	25	50
Max. Höhendifferenz IG/AG		m	10	15	30
CO2-Äquivalent		kg	0.78	1.10	1.30
CO2-Äquivalent		TCO2eq	0.53	0.74	0.88
Kältemittelnachfüllmenge		g/m	20	20	45
Betriebsgrenzen - Kühlen	Min-Max	°C	-20~46
Betriebsgrenzen - Heizen	Min-Max	°C	-20~24

Wichtiger Hinweis:
Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
